列管式换热器课程设计VIP免费

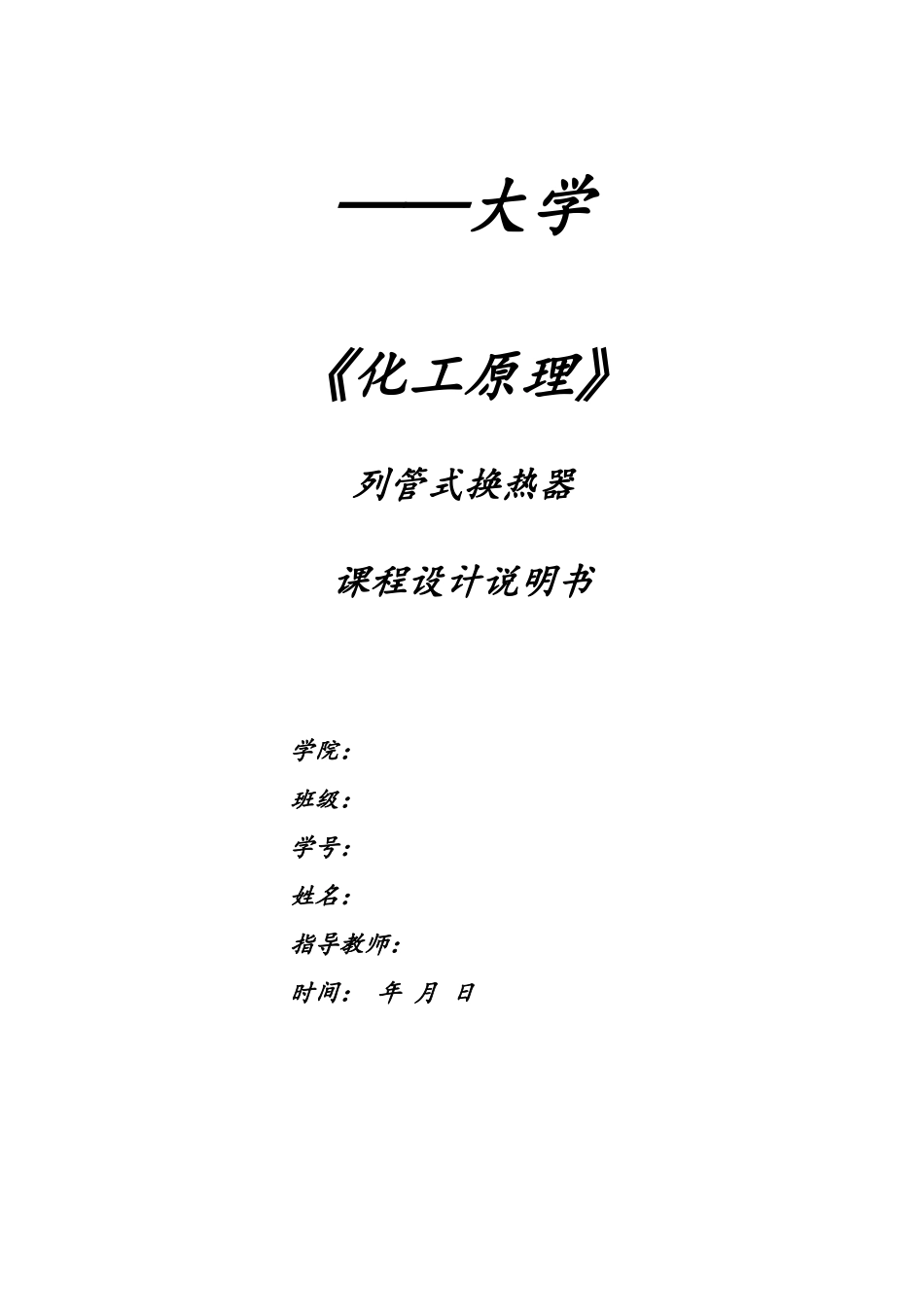

列管式换热器课程设计_第1页
1/22

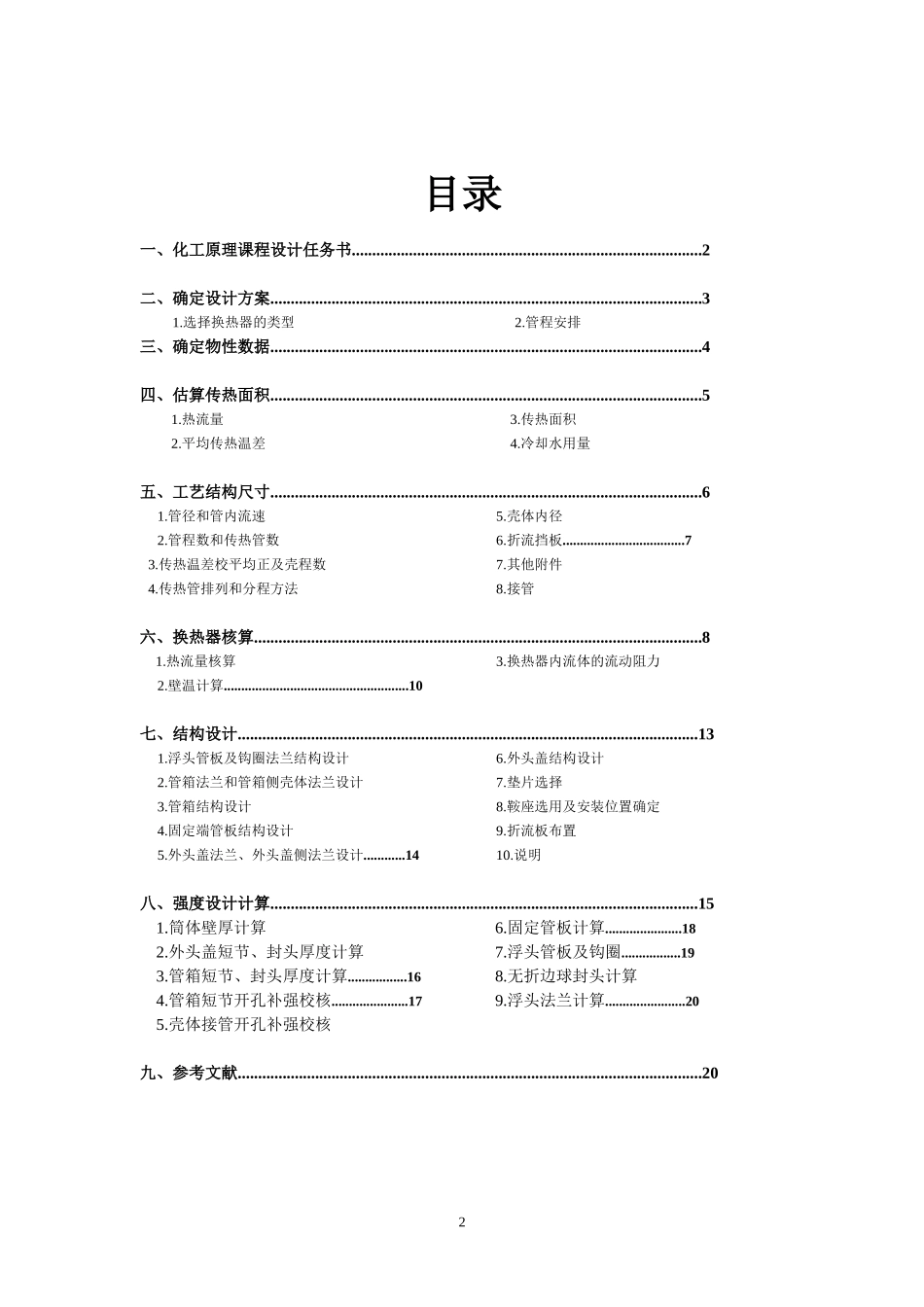

列管式换热器课程设计_第2页
2/22

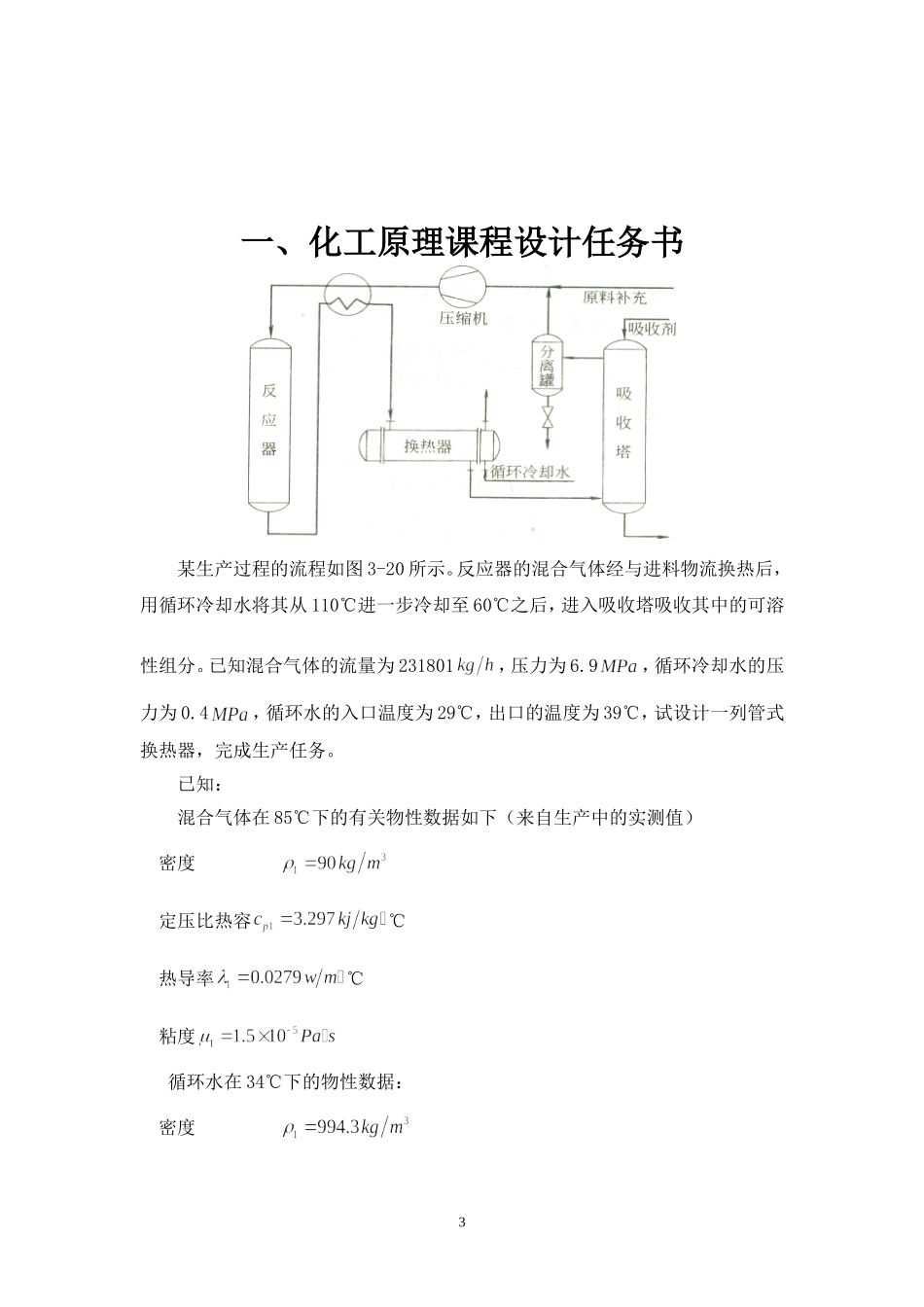

列管式换热器课程设计_第3页
3/22
——大学《化工原理》列管式换热器课程设计说明书学院:班级:学号:姓名:指导教师:时间:年月日目录一、化工原理课程设计任务书......................................................................................2二、确定设计方案..........................................................................................................31.选择换热器的类型2.管程安排三、确定物性数据..........................................................................................................4四、估算传热面积..........................................................................................................51.热流量2.平均传热温差3.传热面积4.冷却水用量五、工艺结构尺寸..........................................................................................................61.管径和管内流速2.管程数和传热管数3.传热温差校平均正及壳程数4.传热管排列和分程方法5.壳体内径6.折流挡板...................................77.其他附件8.接管六、换热器核算..............................................................................................................81.热流量核算2.壁温计算.....................................................103.换热器内流体的流动阻力七、结构设计.................................................................................................................131.浮头管板及钩圈法兰结构设计2.管箱法兰和管箱侧壳体法兰设计3.管箱结构设计4.固定端管板结构设计5.外头盖法兰、外头盖侧法兰设计............146.外头盖结构设计7.垫片选择8.鞍座选用及安装位置确定9.折流板布置10.说明八、强度设计计算.........................................................................................................151.筒体壁厚计算2.外头盖短节、封头厚度计算3.管箱短节、封头厚度计算.................164.管箱短节开孔补强校核......................175.壳体接管开孔补强校核6.固定管板计算......................187.浮头管板及钩圈.................198.无折边球封头计算9.浮头法兰计算.......................20九、参考文献..................................................................................................................202一、化工原理课程设计任务书某生产过程的流程如图3-20所示。反应器的混合气体经与进料物流换热后,用循环冷却水将其从110℃进一步冷却至60℃之后,进入吸收塔吸收其中的可溶性组分。已知混合气体的流量为231801,压力为6.9,循环冷却水的压力为0.4,循环水的入口温度为29℃,出口的温度为39℃,试设计一列管式换热器,完成生产任务。已知:混合气体在85℃下的有关物性数据如下(来自生产中的实测值)密度定压比热容℃热导率℃粘度循环水在34℃下的物性数据:密度3定压比热容K热导率K粘度二、确定设计方案1.选择换热器的类型两流体温的变化情况:热流体进口温度110℃出口温度60℃;冷流体进口温度29℃,出口温度为39℃,该换热器用循环冷却水冷却,冬季操作时,其进口温度会降低,考虑到这一因素,估计该换热器的管壁温度和壳体温度之差较大,因此初步确定选用浮头式换热器。2.管程安排从两物流的操作压力看,应使混合气体走管程,循环冷却水走壳程。但由于循环冷却水较易结垢,若其流速太低,将会加快污垢增长速度,使换热器的热流量下降,所以从总体考虑,应使循环水走管程,混和气体走壳程。4三、确定物性数据定性温度:对于一般气体和水等低黏度流体,其定性温度可取流体进出口温度的平均值。故壳程混和气体的定性温度为T==85℃管程流体的定性温度为t=℃根据定性温度,分别查取壳程和管程流体的有关物性数据。对混合气体来说,最可靠的无形数据是实测值。若不具备此条件,则应分别查取混合无辜组分的有关物性数据,然后按照相应的加和方法求出混和气体的物性数据。混和气体在85℃下的有关物性数据如下(来...
