光伏板、构架安装施工作业指导书VIP专享

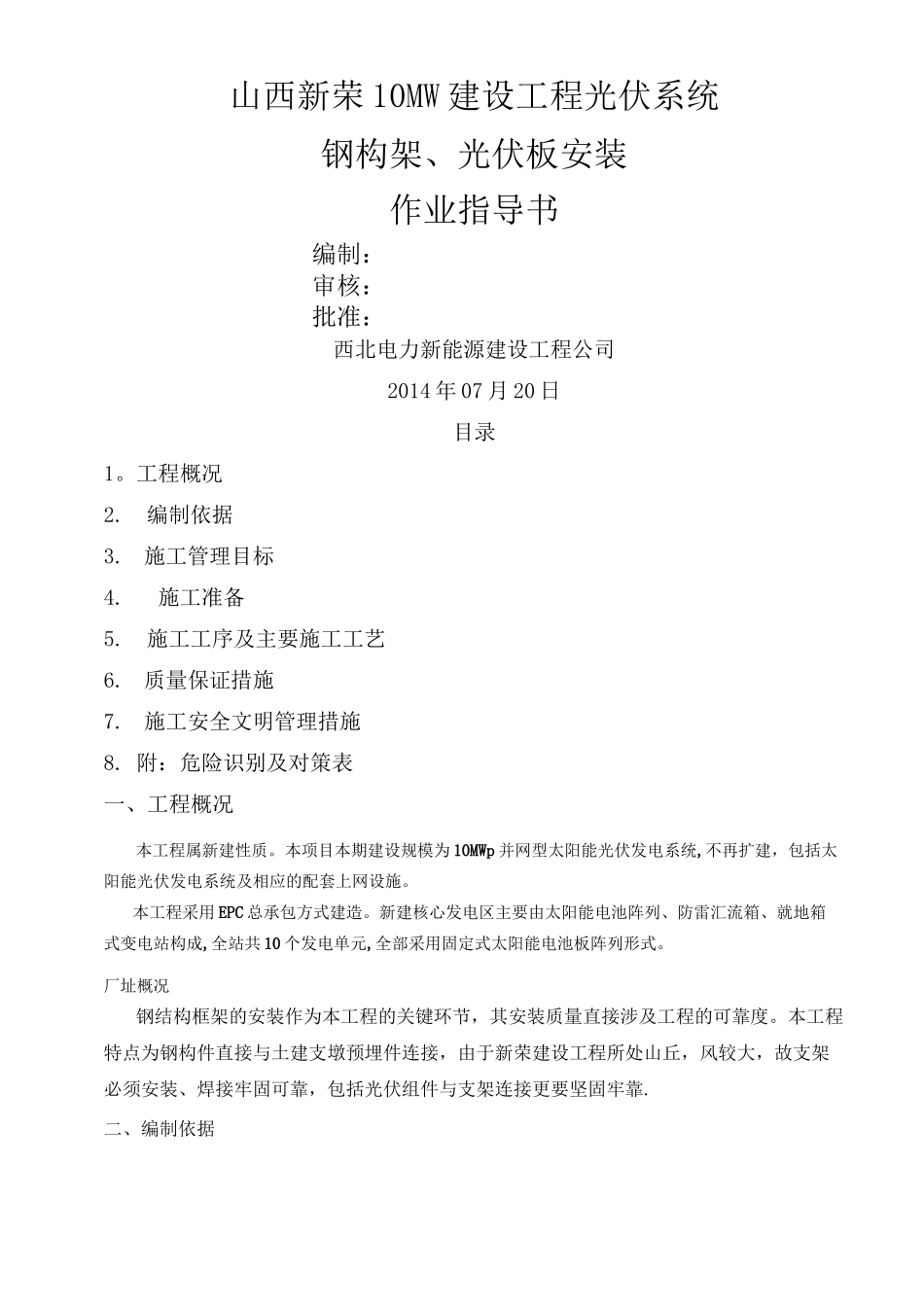

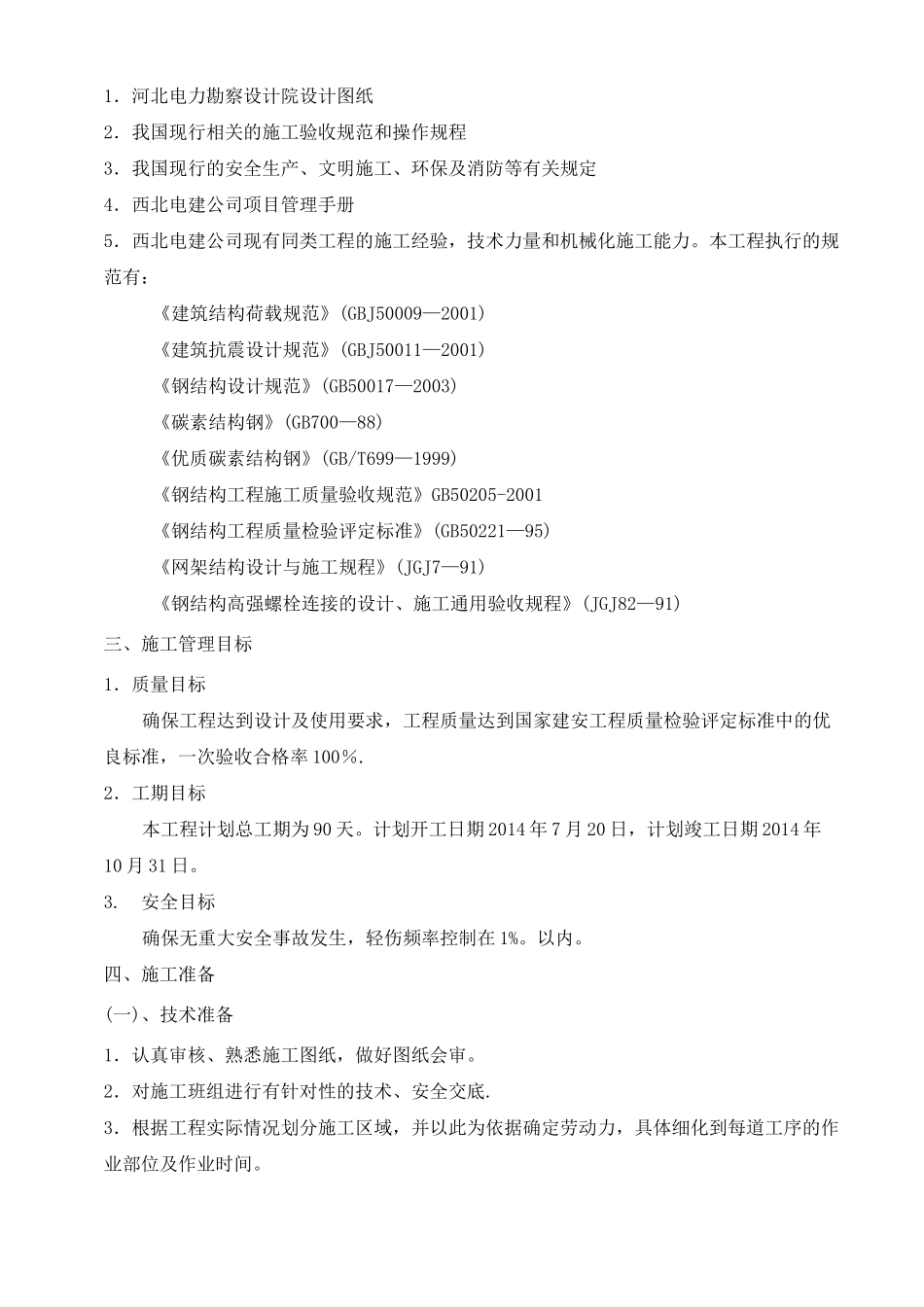

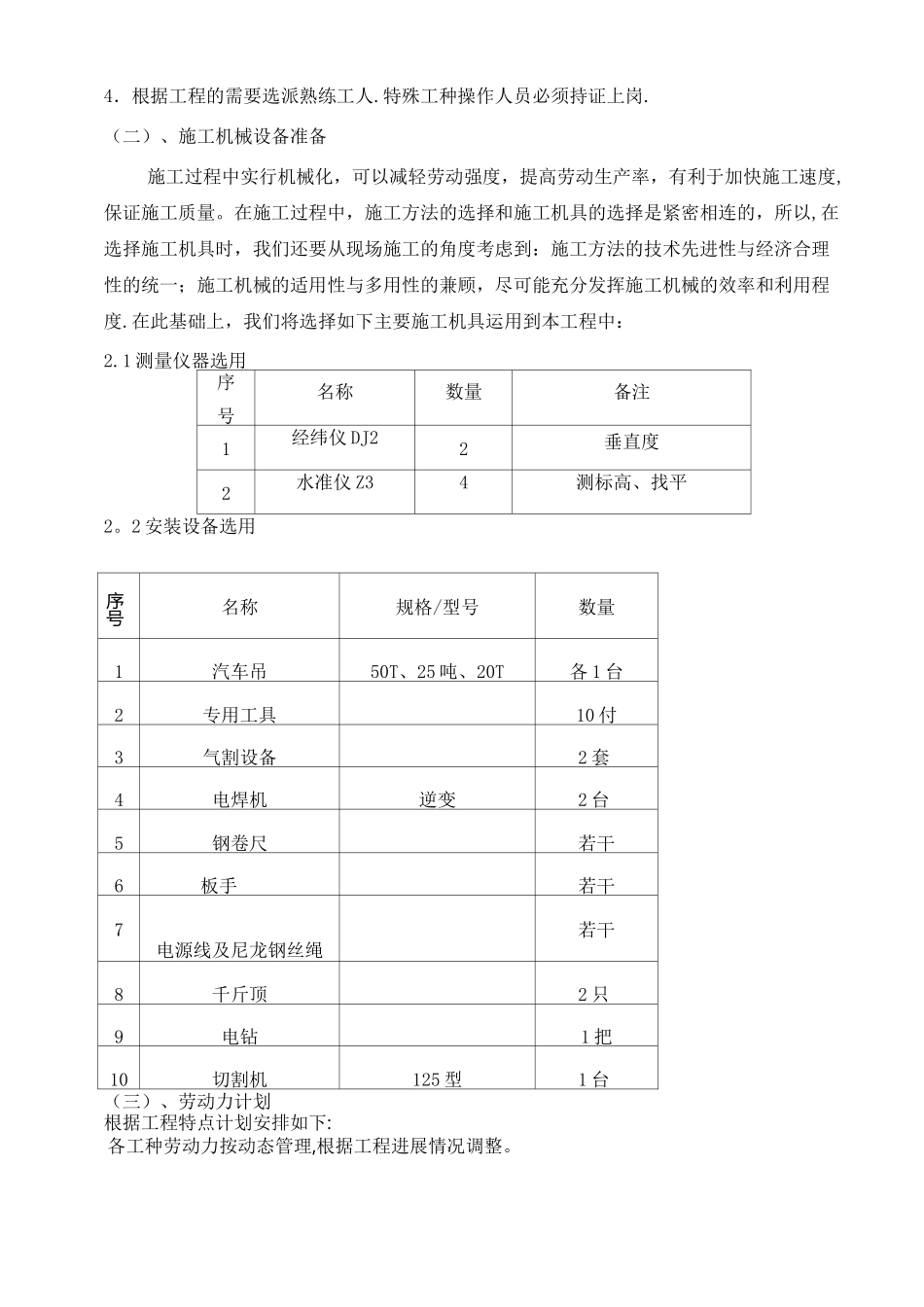

山西新荣 10MW 建设工程光伏系统钢构架、光伏板安装作业指导书编制：审核：批准：西北电力新能源建设工程公司2014 年 07 月 20 日目录1。工程概况2.编制依据3.施工管理目标4.施工准备5.施工工序及主要施工工艺6.质量保证措施7.施工安全文明管理措施8. 附：危险识别及对策表一、工程概况本工程属新建性质。本项目本期建设规模为 10MWp 并网型太阳能光伏发电系统,不再扩建，包括太阳能光伏发电系统及相应的配套上网设施。本工程采用 EPC 总承包方式建造。新建核心发电区主要由太阳能电池阵列、防雷汇流箱、就地箱式变电站构成,全站共 10 个发电单元,全部采用固定式太阳能电池板阵列形式。厂址概况钢结构框架的安装作为本工程的关键环节，其安装质量直接涉及工程的可靠度。本工程特点为钢构件直接与土建支墩预埋件连接，由于新荣建设工程所处山丘，风较大，故支架必须安装、焊接牢固可靠，包括光伏组件与支架连接更要坚固牢靠.二、编制依据1．河北电力勘察设计院设计图纸2．我国现行相关的施工验收规范和操作规程3．我国现行的安全生产、文明施工、环保及消防等有关规定4．西北电建公司项目管理手册5．西北电建公司现有同类工程的施工经验，技术力量和机械化施工能力。本工程执行的规范有：《建筑结构荷载规范》(GBJ50009—2001)《建筑抗震设计规范》(GBJ50011—2001)《钢结构设计规范》(GB50017—2003)《碳素结构钢》(GB700—88)《优质碳素结构钢》(GB/T699—1999)《钢结构工程施工质量验收规范》GB50205-2001《钢结构工程质量检验评定标准》(GB50221—95)《网架结构设计与施工规程》(JGJ7—91)《钢结构高强螺栓连接的设计、施工通用验收规程》(JGJ82—91)三、施工管理目标1．质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率 100％.2．工期目标本工程计划总工期为 90 天。计划开工日期 2014 年 7 月 20 日，计划竣工日期 2014 年10 月 31 日。3.安全目标确保无重大安全事故发生，轻伤频率控制在 1%。以内。四、施工准备(一)、技术准备1．认真审核、熟悉施工图纸，做好图纸会审。2．对施工班组进行有针对性的技术、安全交底.3．根据工程实际情况划分施工区域，并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。4．根据工程的需要选派熟练工人.特殊工种操作人员必须持证上岗.（二）、施工机械设备准备施工过程中实行机械化，可以减轻劳动强...
