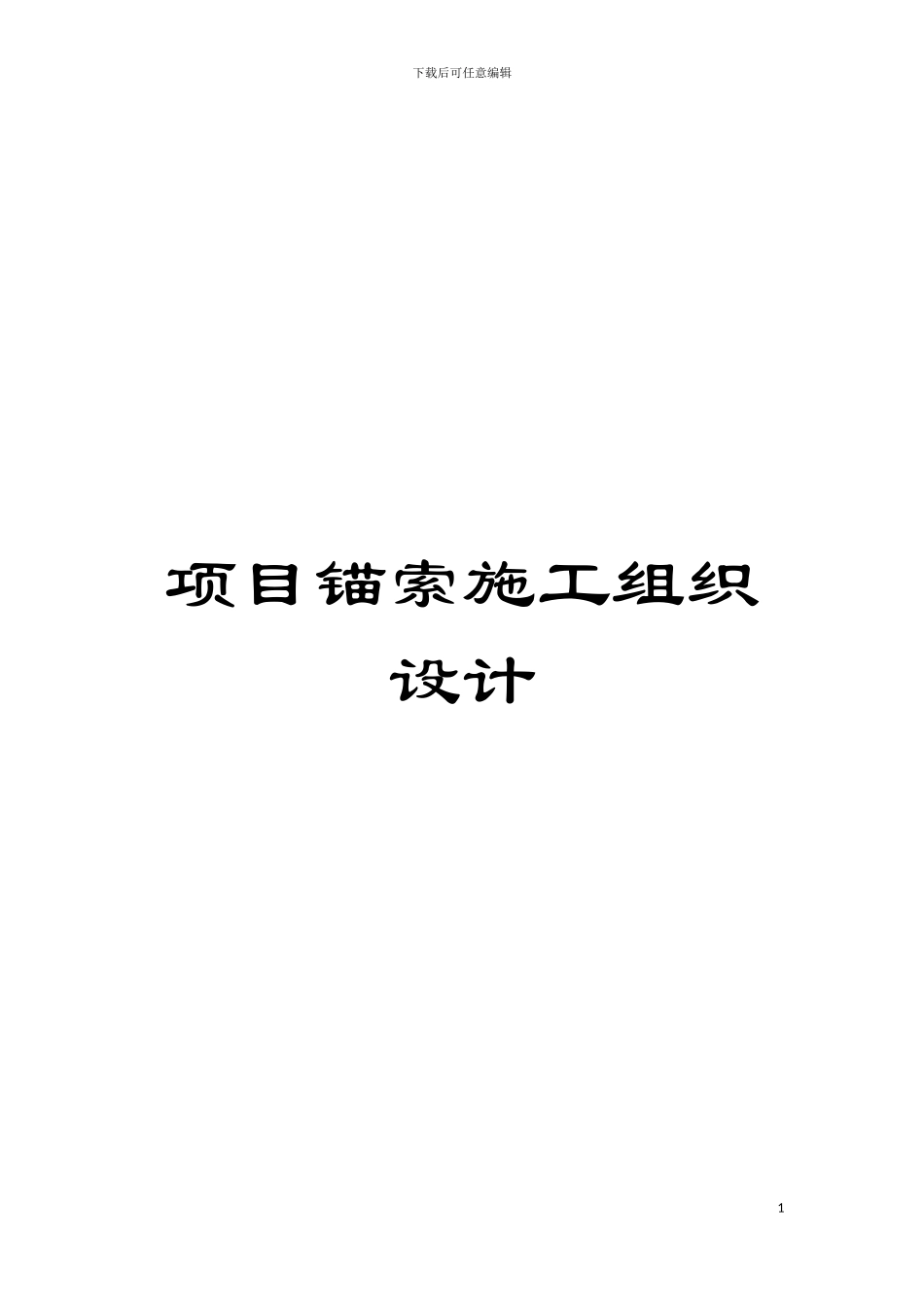

项目锚索施工组织设计模板

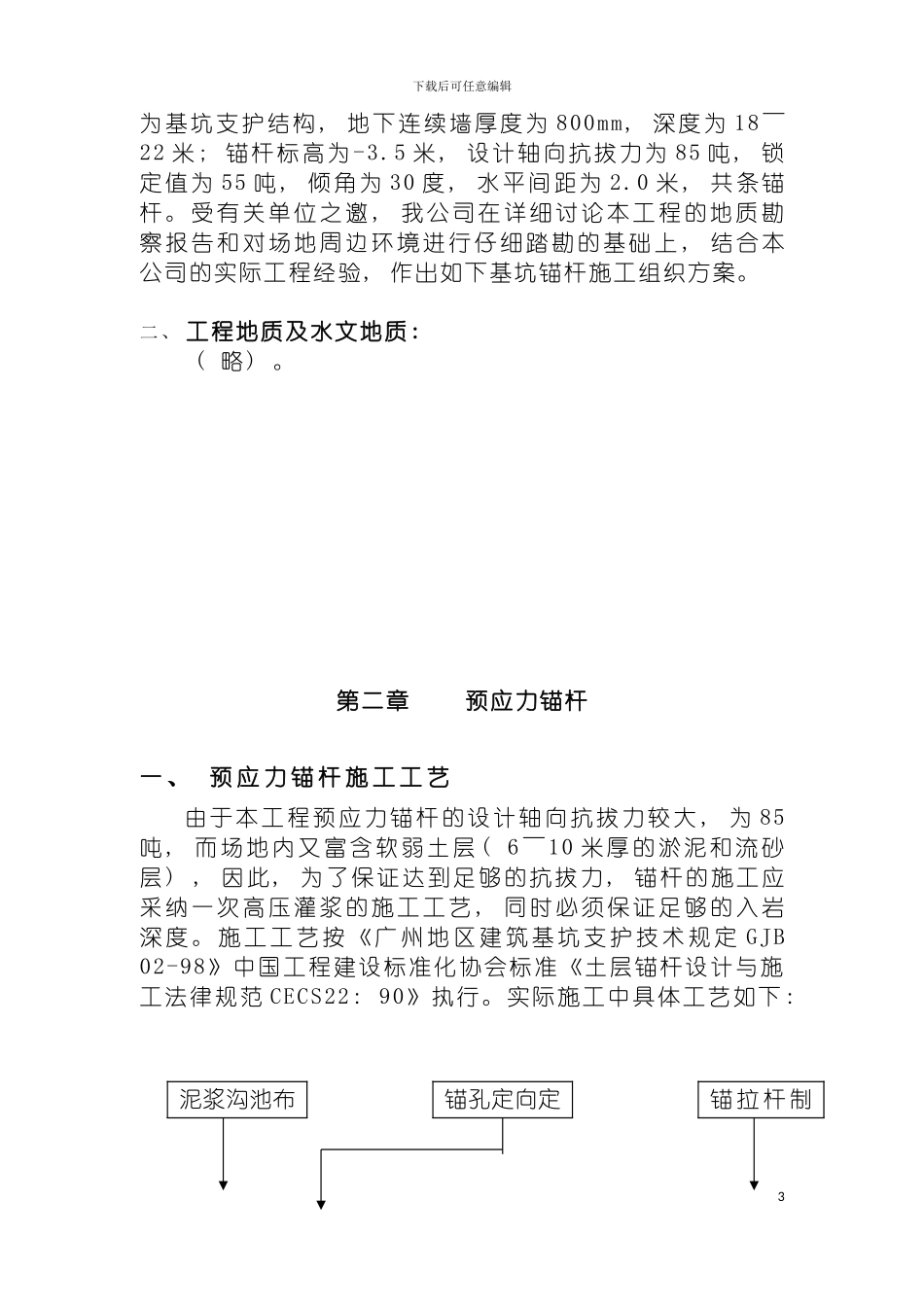

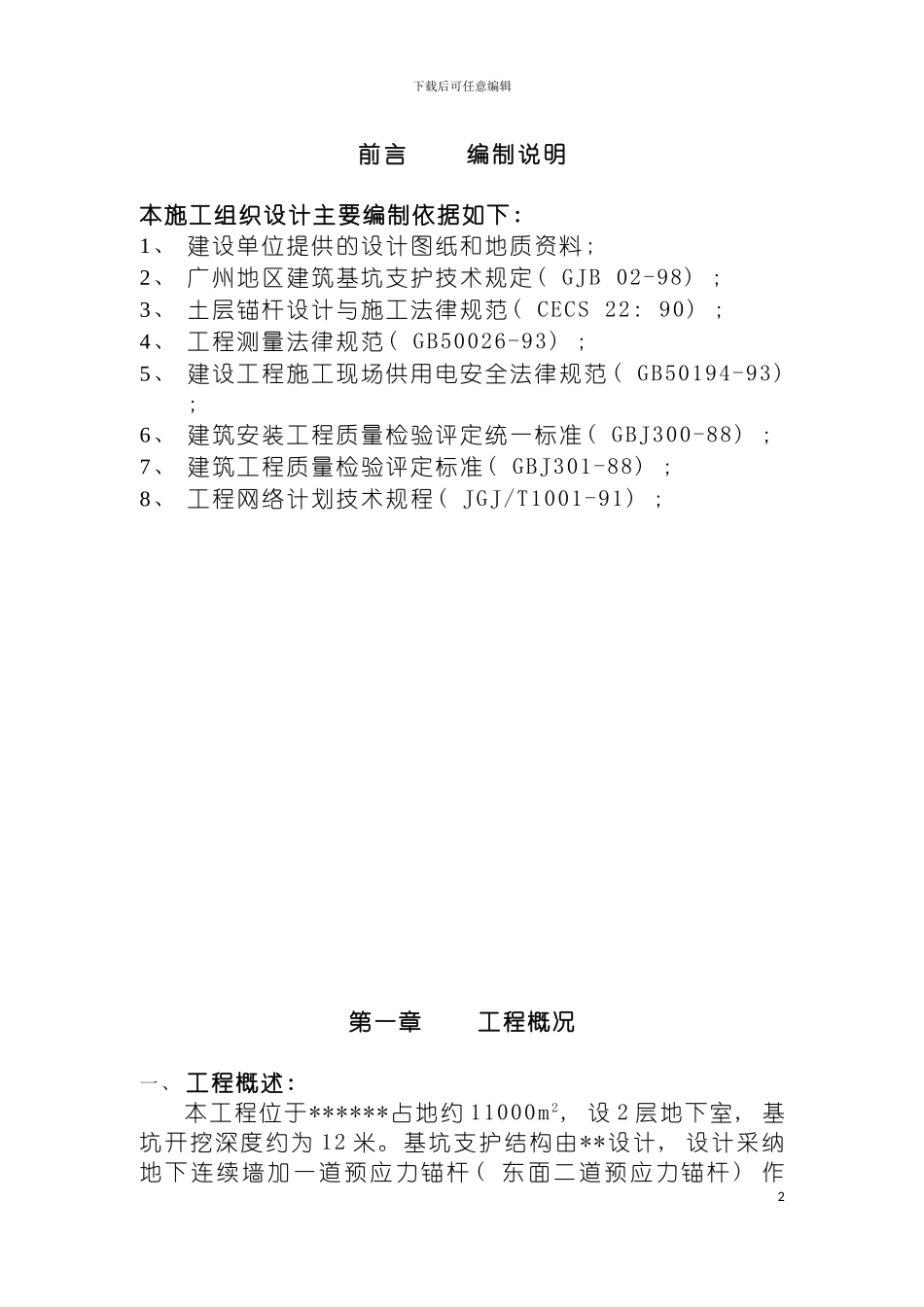

下载后可任意编辑项目锚索施工组织设计1下载后可任意编辑前言 编制说明本施工组织设计主要编制依据如下: 1、 建设单位提供的设计图纸和地质资料; 2、 广州地区建筑基坑支护技术规定( GJB 02-98) ; 3、 土层锚杆设计与施工法律规范( CECS 22: 90) ; 4、 工程测量法律规范( GB50026-93) ; 5、 建设工程施工现场供用电安全法律规范 ( GB50194-93) ; 6、 建筑安装工程质量检验评定统一标准( GBJ300-88) ; 7、 建筑工程质量检验评定标准( GBJ301-88) ; 8、 工程网络计划技术规程( JGJ/T1001-91) ; 第一章 工程概况一、 工程概述: 本工程位于******占地约 11000m 2, 设 2 层地下室, 基坑开挖深度约为 12 米。基坑支护结构由**设计, 设计采纳地下连续墙加一道预应力锚杆 ( 东面二道预应力锚杆 ) 作2下载后可任意编辑为基坑支护结构 , 地下连续墙厚度为 800mm, 深度为 18～22 米; 锚杆标高为-3.5 米, 设计轴向抗拔力为 85 吨, 锁定值为 55 吨, 倾角为 30 度, 水平间距为 2.0 米, 共条锚杆。受有关单位之邀 , 我公司在详细讨论本工程的地质勘察报告和对场地周边环境进行仔细踏勘的基础上 , 结合本公司的实际工程经验, 作出如下基坑锚杆施工组织方案。二、 工程地质及水文地质: ( 略) 。第二章 预应力锚杆一 、 预 应 力 锚 杆 施 工 工 艺 由于本工程预应力锚杆的设计轴向抗拔力较大 , 为 85吨, 而场地内又富含软弱土层 ( 6 ～10 米厚的淤泥和流砂层) , 因此, 为了保证达到足够的抗拔力 , 锚杆的施工应采纳一次高压灌浆的施工工艺 , 同时必须保证足够的入岩深 度 。 施 工 工 艺 按 《 广 州 地 区 建 筑 基 坑 支 护 技 术 规 定 GJB 02-98》中国工程建设标准化协会标准《土层锚杆设计与施工法律规范 CECS22: 90》执行。实际施工中具体工艺如下 : 3泥浆沟池布置锚孔定向定位锚 拉 杆 制作下载后可任意编辑 预 应 力 锚 杆 施 工 工 艺 流 程 图 二、 施工要求: 1、 锚杆施工需有 4～6 米宽的施工作业面。施工前先将墙前土方挖至锚杆位置以下 0.5 米, 并平整好钻机架设场地, 定好锚杆位置 , 架设钻机。同时按施工实际要求设置循环池, 水池及储蓄池, 以防止浆水外流, 保持场地洁净。 2、 相邻锚杆施工方位调整平行 ,严格定向定位。具体采纳罗盘准确测定倾角, 控制误差在±2 ...
