预应力管道压浆施工方案

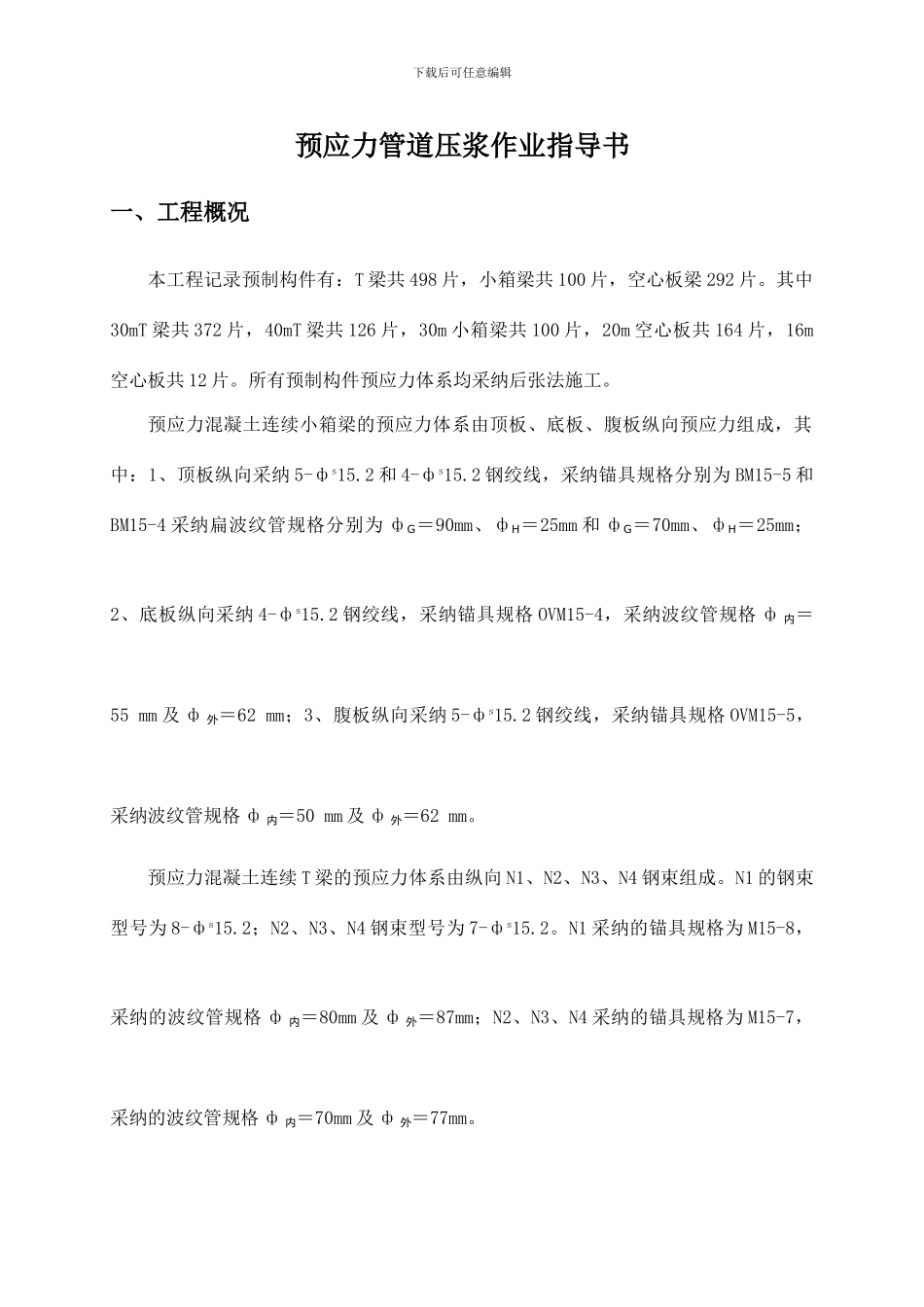

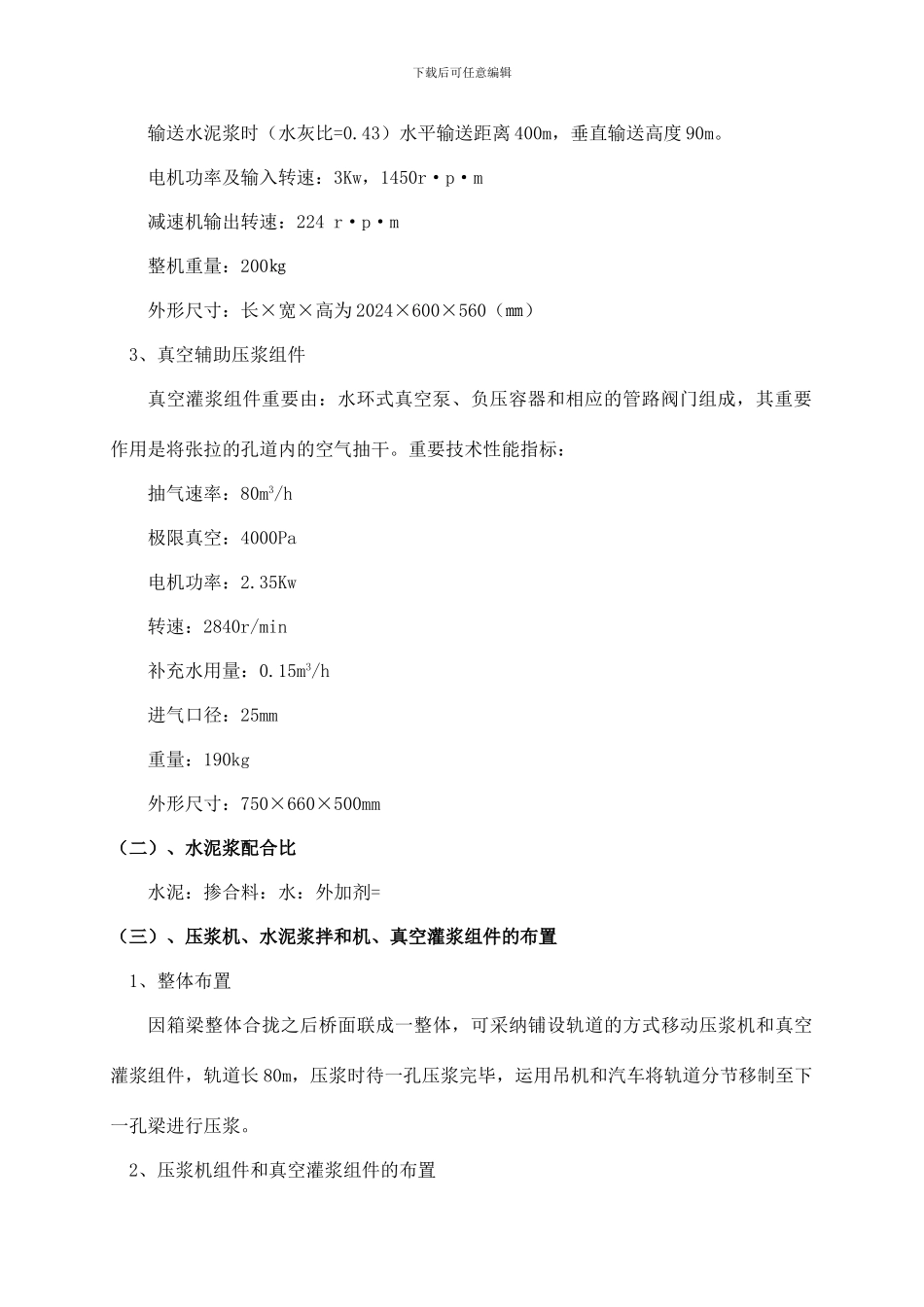

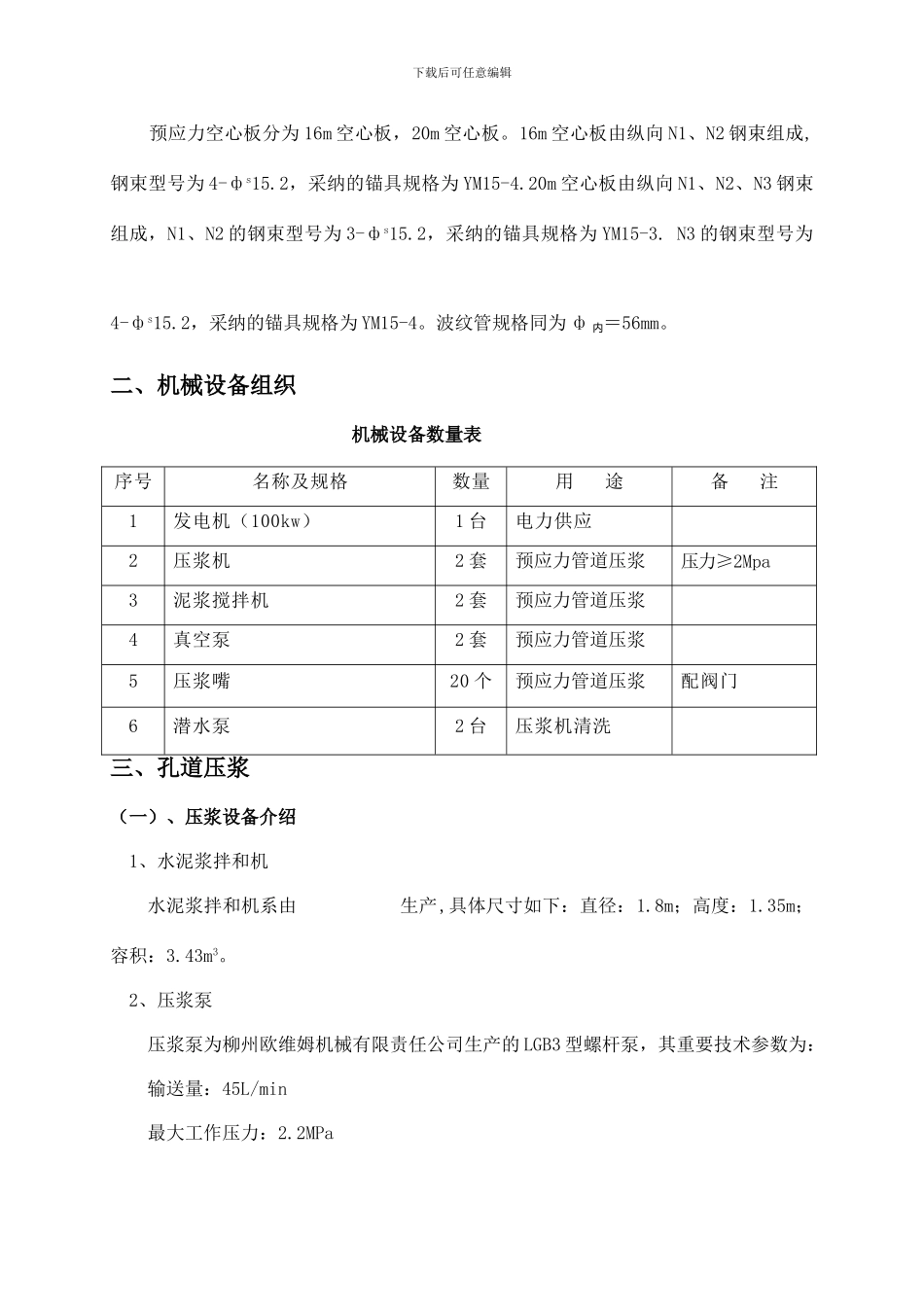

下载后可任意编辑预应力管道压浆作业指导书一、工程概况本工程记录预制构件有：T 梁共 498 片，小箱梁共 100 片，空心板梁 292 片。其中30mT 梁共 372 片，40mT 梁共 126 片，30m 小箱梁共 100 片，20m 空心板共 164 片，16m空心板共 12 片。所有预制构件预应力体系均采纳后张法施工。预应力混凝土连续小箱梁的预应力体系由顶板、底板、腹板纵向预应力组成，其中：1、顶板纵向采纳 5-фs15.2 和 4-фs15.2 钢绞线，采纳锚具规格分别为 BM15-5 和BM15-4 采纳扁波纹管规格分别为 фG＝90mm、фH＝25mm 和 фG＝70mm、фH＝25mm； 2、底板纵向采纳 4-фs15.2 钢绞线，采纳锚具规格 OVM15-4，采纳波纹管规格 ф 内＝55 mm 及 ф 外＝62 mm；3、腹板纵向采纳 5-фs15.2 钢绞线，采纳锚具规格 OVM15-5，采纳波纹管规格 ф 内＝50 mm 及 ф 外＝62 mm。预应力混凝土连续 T 梁的预应力体系由纵向 N1、N2、N3、N4 钢束组成。N1 的钢束型号为 8-фs15.2；N2、N3、N4 钢束型号为 7-фs15.2。N1 采纳的锚具规格为 M15-8，采纳的波纹管规格 ф 内＝80mm 及 ф 外＝87mm；N2、N3、N4 采纳的锚具规格为 M15-7，采纳的波纹管规格 ф 内＝70mm 及 ф 外＝77mm。下载后可任意编辑 预应力空心板分为 16m 空心板，20m 空心板。16m 空心板由纵向 N1、N2 钢束组成,钢束型号为 4-фs15.2，采纳的锚具规格为 YM15-4.20m 空心板由纵向 N1、N2、N3 钢束组成，N1、N2 的钢束型号为 3-фs15.2，采纳的锚具规格为 YM15-3. N3 的钢束型号为4-фs15.2，采纳的锚具规格为 YM15-4。波纹管规格同为 ф 内＝56mm。二、机械设备组织机械设备数量表序号名称及规格数量用 途备 注1发电机（100kw）1 台电力供应2压浆机2 套预应力管道压浆压力≥2Mpa3泥浆搅拌机2 套预应力管道压浆4真空泵2 套预应力管道压浆5压浆嘴20 个预应力管道压浆配阀门6潜水泵2 台压浆机清洗三、孔道压浆（一）、压浆设备介绍1、水泥浆拌和机水泥浆拌和机系由 生产,具体尺寸如下：直径：1.8m；高度：1.35m；容积：3.43m3。2、压浆泵压浆泵为柳州欧维姆机械有限责任公司生产的 LGB3 型螺杆泵，其重要技术参数为：输送量：45L/min最大工作压力：2.2MPa下载后可任意编辑输送水泥浆时（水灰比=0.43）水平输送距离 400m，垂直输送高度 90m。电机功率及输入转速：3Kw，1450r·p·m减速机输出转速：224 r·p·...
