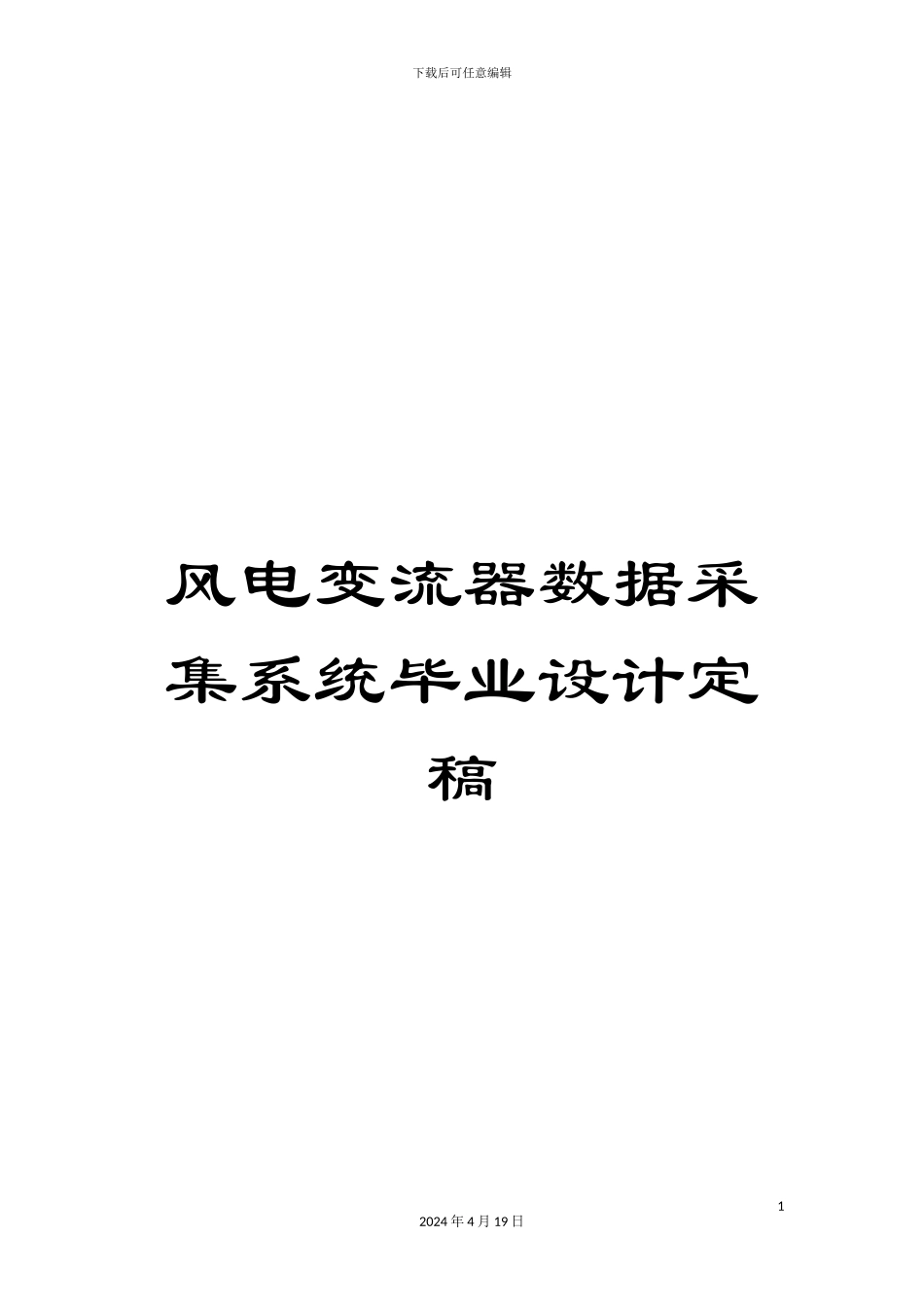

风电变流器数据采集系统毕业设计定稿

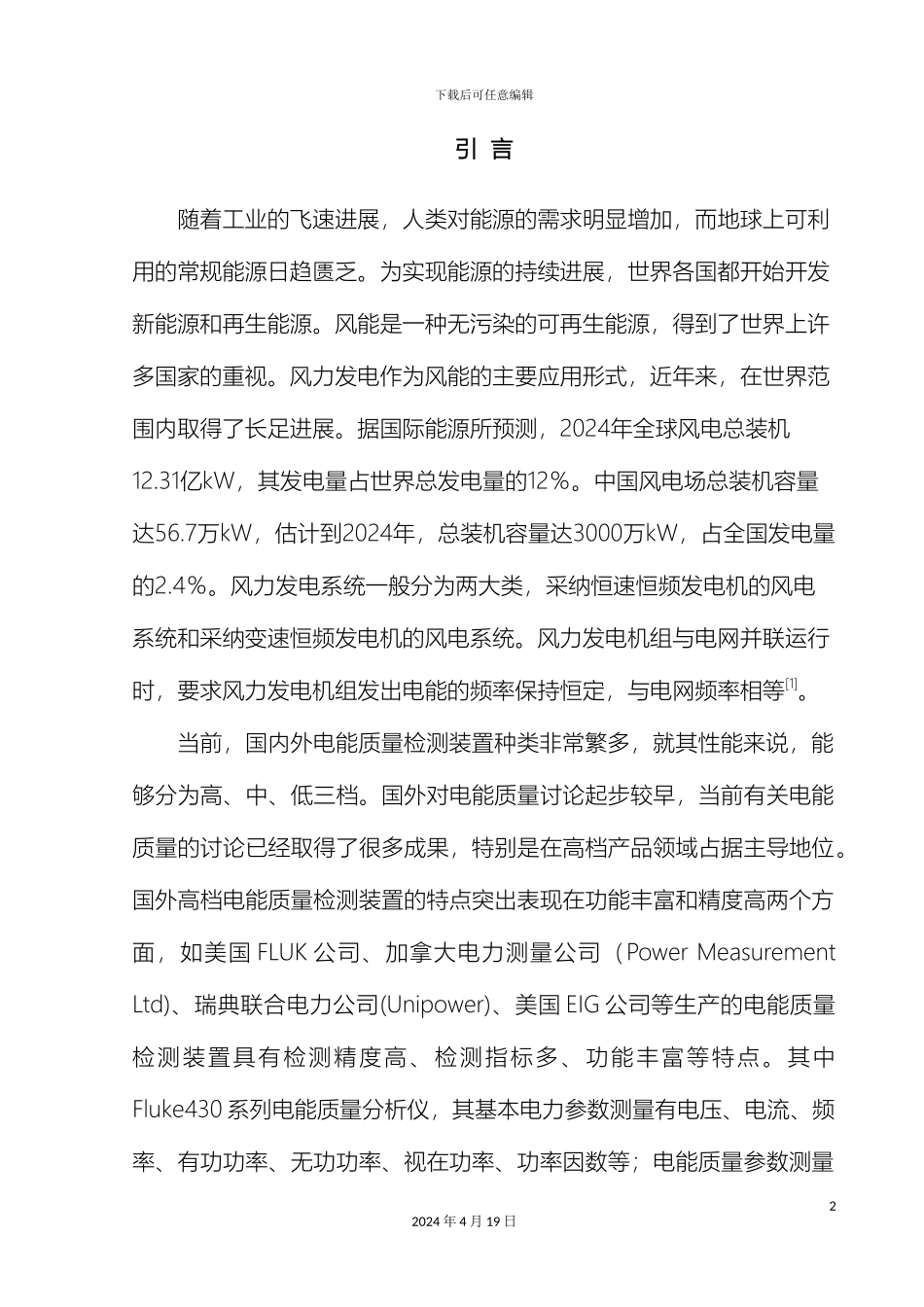

下载后可任意编辑风电变流器数据采集系统毕业设计定稿12024 年 4 月 19 日下载后可任意编辑引 言随着工业的飞速进展，人类对能源的需求明显增加，而地球上可利用的常规能源日趋匮乏。为实现能源的持续进展，世界各国都开始开发新能源和再生能源。风能是一种无污染的可再生能源，得到了世界上许多国家的重视。风力发电作为风能的主要应用形式，近年来，在世界范围内取得了长足进展。据国际能源所预测，2024年全球风电总装机12.31亿kW，其发电量占世界总发电量的12％。中国风电场总装机容量 达56.7万kW，估计到2024年，总装机容量达3000万kW，占全国发电量的2.4％。风力发电系统一般分为两大类，采纳恒速恒频发电机的风电系统和采纳变速恒频发电机的风电系统。风力发电机组与电网并联运行时，要求风力发电机组发出电能的频率保持恒定，与电网频率相等[1]。当前，国内外电能质量检测装置种类非常繁多，就其性能来说，能够分为高、中、低三档。国外对电能质量讨论起步较早，当前有关电能质量的讨论已经取得了很多成果，特别是在高档产品领域占据主导地位。国外高档电能质量检测装置的特点突出表现在功能丰富和精度高两个方面，如美国 FLUK 公司、加拿大电力测量公司（Power Measurement Ltd)、瑞典联合电力公司(Unipower)、美国 EIG 公司等生产的电能质量检测装置具有检测精度高、检测指标多、功能丰富等特点。其中Fluke430 系列电能质量分析仪，其基本电力参数测量有电压、电流、频率、有功功率、无功功率、视在功率、功率因数等；电能质量参数测量22024 年 4 月 19 日下载后可任意编辑有电压和电流 50 次谐波和间谐波、THD (总谐波失真)、功率谐波及谐波方向、闪变分析（瞬时闪变、短时闪变、长时闪变)、电压偏差、频率偏差、三相电压不平衡度等，能检测当前几乎所有的电力和电能质量参数，基本精度达 0.1%[2][3]。在国内，现在电能质量中的某些问题已经成为电工领域的前沿性课题，吸引了众多高校和科研院所的一大批科技人员投入其中进行讨论，成果也很显著。在检测和应用仪表开发方面，国内正进入一个蓬勃的进展时期。硬件方面有基于单片机的、基于 DSP 的、基于 ARM 系统等。软件方面有基于 LABVIEW 的、 基于 CAN 总线的、基于 WEB 技术等。迄今为止，国内生产电能质量检测仪水平较高的厂家有深圳领步科技有限公司、上海宝钢安大电能质量有限公司、安徽振兴科技股份有限公司、保定方长电子有限公司、长沙威盛电...
