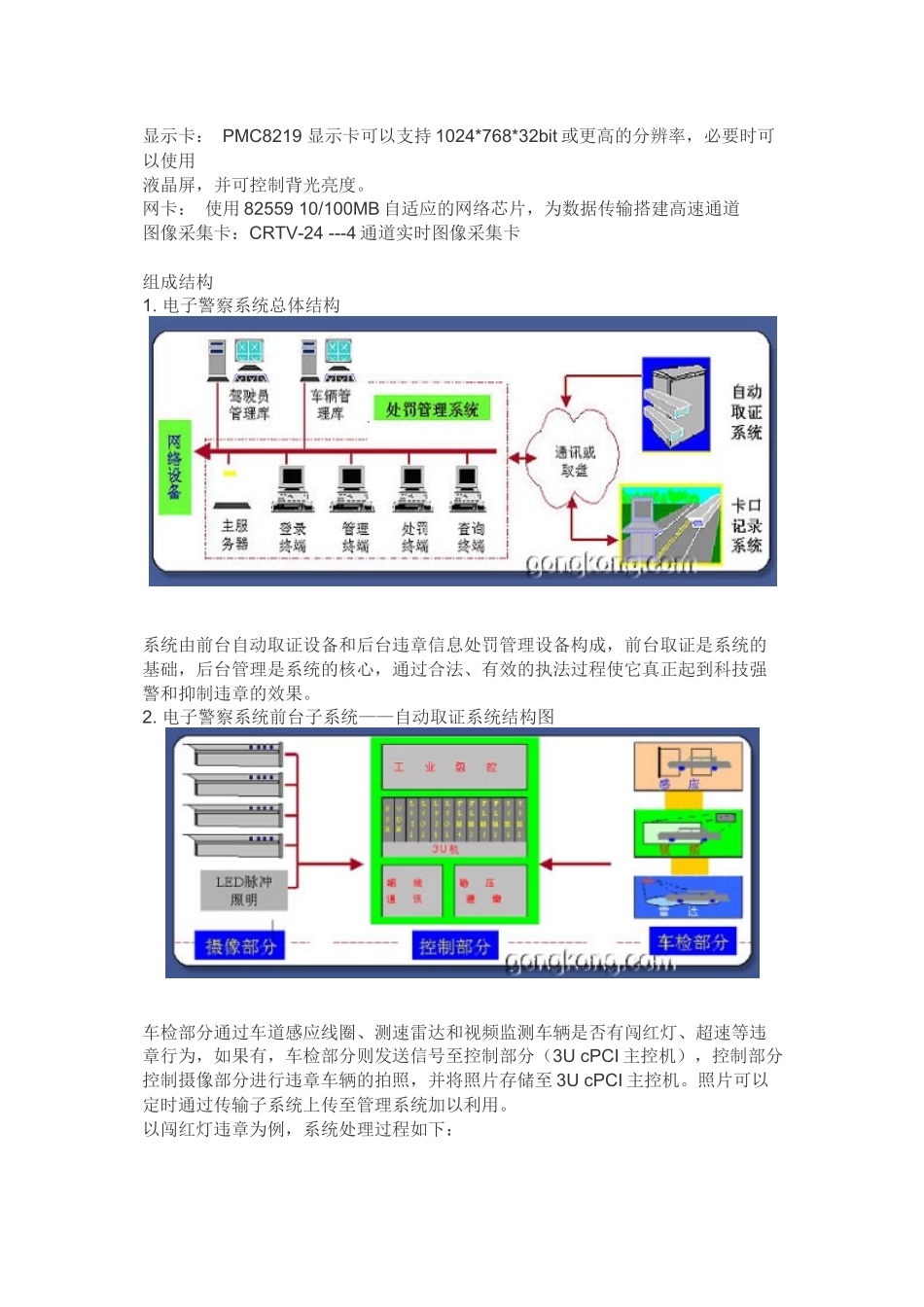

凌华科技ITS成功应用案例——电子警察作者：不详供稿单位：ADLINK—凌华科技（中国）有限公司阅读人次：发布时间：2003-10-31应用领域：交通运输概述：当不少司机因为闯红灯、超速、逆行或道口违章后侥幸逃脱交警的“法眼”而庆幸不已的时候，殊不知，他们的违章行为很可能已经被24小时连续工作且铁面无私的“电子警察”记录了下来。所谓“电子警察”就是交通违章自动取证处罚系统，其作为ITS（智能交通系统）的一个全新应用，在城市交通的管理当中扮演者越来越重要的角色。电子警察的主要功能应该包括：车辆闯红灯监测、车辆超速检测、车辆逆行违章检测、道路卡口系统、车牌自动识别系统、城市道路综合监控系统和与交通报警系统（如122）的接口等。文中所介绍的凌华科技“电子警察”解决方案已经在上海市成功应用，并取得了良好的效果。系统介绍：凌华科技的电子警察系统是采用凌华科技的工业计算机及采集控制系统对机动车辆的交通违章行为进行自动取证，并严格按法律流程给予处罚的交通违章管理系统。凌华科技所提供的电子警察系统可以对闯红灯、违章变道、超速、闯禁区、越线停车等多种违章行为进行监控，有视频检测、线圈检测、雷达检测等多种检测手段，并支持多种通讯方式，还有其完整而严密的后台处罚管理系统，可按各地公安交警的不同工作流程而灵活调整。凌华科技为该系统提供了世界领先的高可靠平台：3UcPCI（CompactPCI）图像采集系统系统配置：机箱：cPCIS-2630主板模块：cPCI3720B---LP800底功耗CPU（不加风扇）128MB系统内存40G2.5寸硬盘显示卡：PMC8219显示卡可以支持1024*768*32bit或更高的分辨率，必要时可以使用液晶屏，并可控制背光亮度。网卡：使用8255910/100MB自适应的网络芯片，为数据传输搭建高速通道图像采集卡：CRTV-24---4通道实时图像采集卡组成结构1.电子警察系统总体结构系统由前台自动取证设备和后台违章信息处罚管理设备构成，前台取证是系统的基础，后台管理是系统的核心，通过合法、有效的执法过程使它真正起到科技强警和抑制违章的效果。2.电子警察系统前台子系统——自动取证系统结构图车检部分通过车道感应线圈、测速雷达和视频监测车辆是否有闯红灯、超速等违章行为，如果有，车检部分则发送信号至控制部分（3UcPCI主控机），控制部分控制摄像部分进行违章车辆的拍照，并将照片存储至3UcPCI主控机。照片可以定时通过传输子系统上传至管理系统加以利用。以闯红灯违章为例，系统处理过程如下：3.电子警察系统后台子系统——处罚管理系统结构图系统功能总之，本系统由八大功能模块构成：车检检测模块、图像采集模块、LED辅助照明模块、牌照自动识别模块、中央控制模块、数据传输模块、数据处理模块、其他辅助功能等。系统特点·本“电子警察”系统作为一个交警部门用于违章取证的实用设备，经过国家级技术监督部门的权威测试，其法律流程经由上海市交巡警总队法制处审定，在法律的严密性和控制管理流程的合理性上独树一帜。·主控机采用凌华科技的CompactPCI架构，更利于系统散热，抗震、抗电磁干扰和抗射频干扰性能更强，能大大延长系统的MTBF（平均故障间隔时间）；由于系统本身支持热插拔，所以又大大减少了系统的MTTR(平均系统修复时间)，从而可以保证系统在恶劣条件下的稳定运行。·系统设计遵照工业级标准，户外设备防护等级为IP54，室外设备采取了避雷和防撬措施，安全可靠。·采用高速、多通道动态图象采集的计算机硬件和软件技术，解决了多组CCD摄像头之间快速切换采集的视频图像同步的技术难题，确保在切换过程中图像的清晰稳定，使得系统的连续抓拍性能优越（连续抓拍间隔小于0.05秒），每个抓拍时间为40毫秒，对高速车辆的抓拍性能优越（速度<160公里/小时的违章车辆能够清晰抓拍）。·系统适合外场的照度动态范围宽。由于室外昼夜光照范围从0Lux～100000Lux以上，系统采用近红外低照度摄像机，夜晚采用防眩目、高增益辅助脉冲LED增强照明，效果优越。·双线圈检测技术的应用使车辆违章行为的判定更加科学，误拍率降到最低，可以滤除越线停车行为。·电子警察处罚管理系统是将取证信息进一步确认后纳入到交警处罚流程中的...
