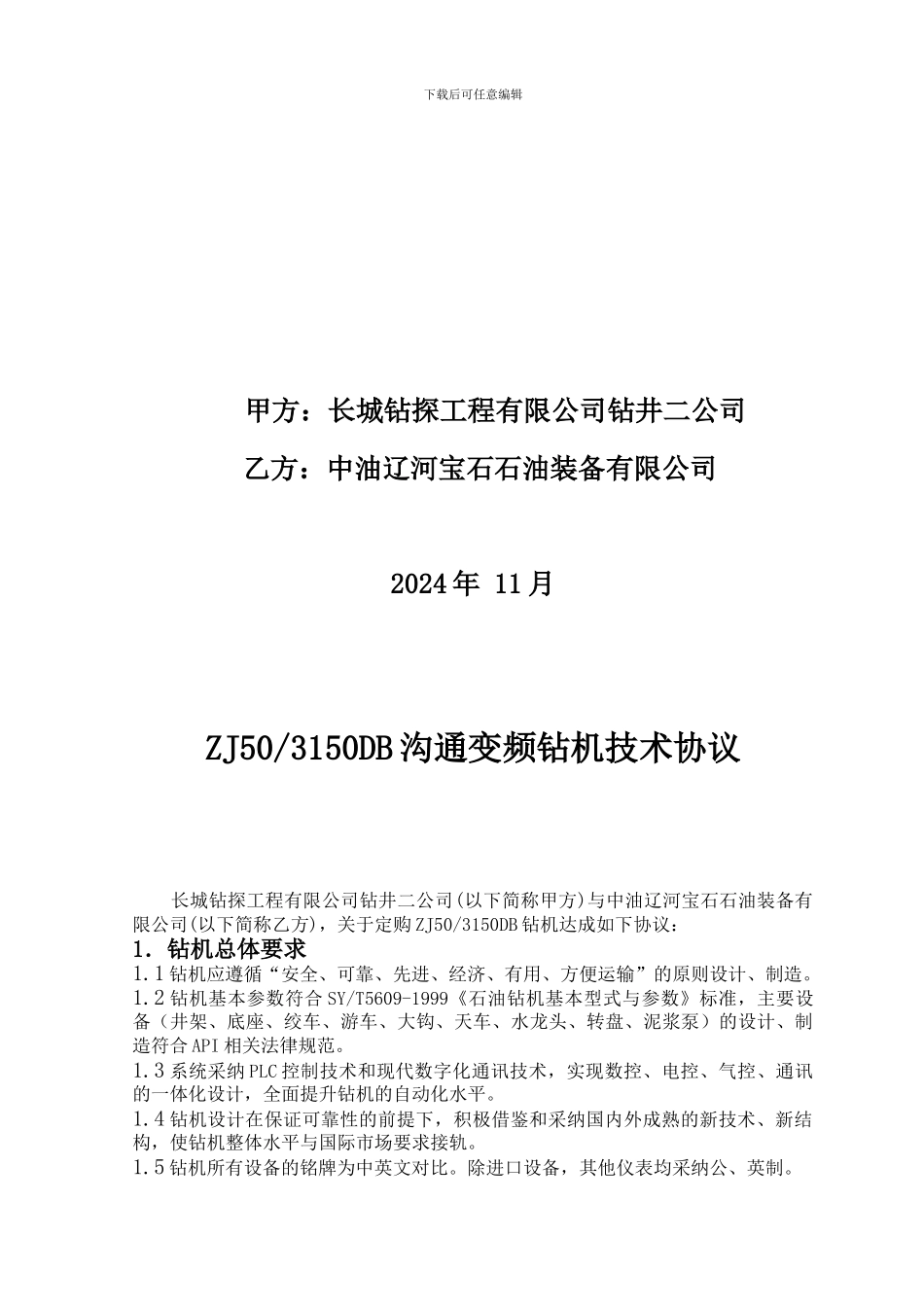

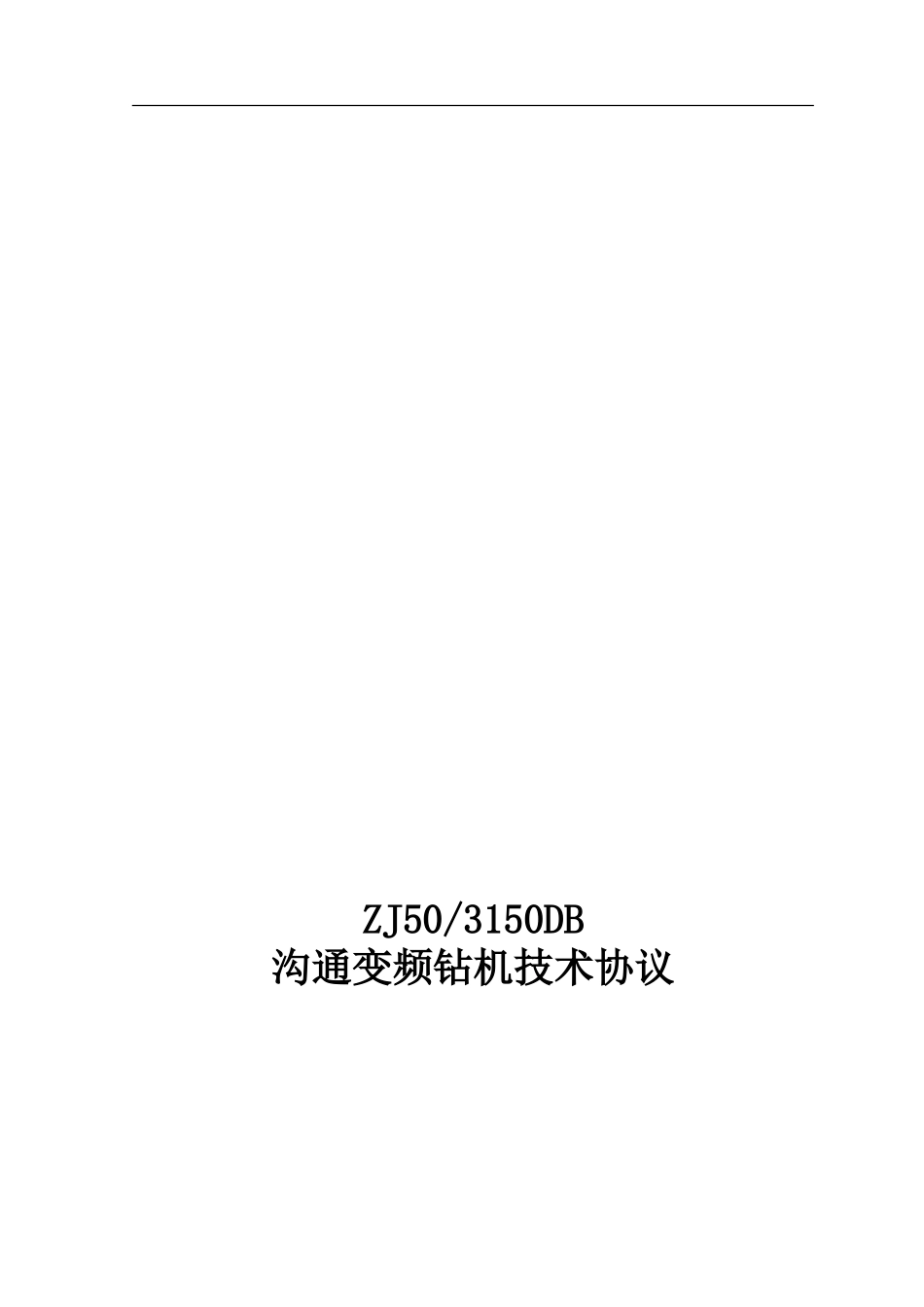

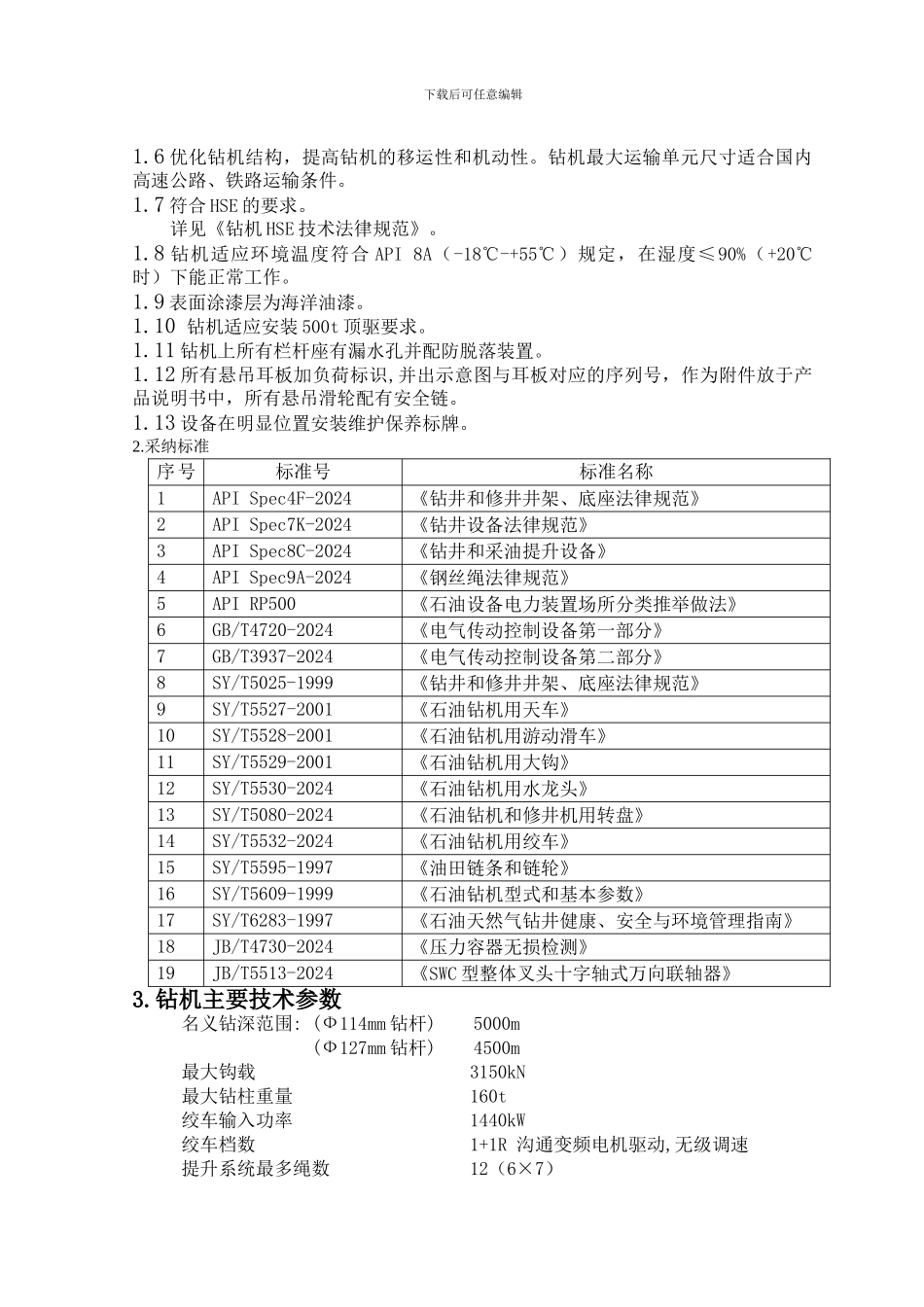

ZJ50/3150DB沟通变频钻机技术协议下载后可任意编辑甲方：长城钻探工程有限公司钻井二公司 乙方：中油辽河宝石石油装备有限公司2024 年 11 月ZJ50/3150DB 沟通变频钻机技术协议 长城钻探工程有限公司钻井二公司(以下简称甲方)与中油辽河宝石石油装备有限公司(以下简称乙方)，关于定购 ZJ50/3150DB 钻机达成如下协议：1．钻机总体要求1.1 钻机应遵循“安全、可靠、先进、经济、有用、方便运输”的原则设计、制造。1.2 钻机基本参数符合 SY/T5609-1999《石油钻机基本型式与参数》标准，主要设备（井架、底座、绞车、游车、大钩、天车、水龙头、转盘、泥浆泵）的设计、制造符合 API 相关法律规范。1.3 系统采纳 PLC 控制技术和现代数字化通讯技术，实现数控、电控、气控、通讯的一体化设计，全面提升钻机的自动化水平。1.4 钻机设计在保证可靠性的前提下，积极借鉴和采纳国内外成熟的新技术、新结构，使钻机整体水平与国际市场要求接轨。1.5 钻机所有设备的铭牌为中英文对比。除进口设备，其他仪表均采纳公、英制。下载后可任意编辑1.6 优化钻机结构，提高钻机的移运性和机动性。钻机最大运输单元尺寸适合国内高速公路、铁路运输条件。1.7 符合 HSE 的要求。 详见《钻机 HSE 技术法律规范》。1.8 钻机适应环境温度符合 API 8A（-18℃-+55℃）规定，在湿度≤90%（+20℃时）下能正常工作。1.9 表面涂漆层为海洋油漆。1.10 钻机适应安装 500t 顶驱要求。1.11 钻机上所有栏杆座有漏水孔并配防脱落装置。1.12 所有悬吊耳板加负荷标识,并出示意图与耳板对应的序列号，作为附件放于产品说明书中，所有悬吊滑轮配有安全链。1.13 设备在明显位置安装维护保养标牌。2.采纳标准序号号标准号标准名称1API Spec4F-2024《钻井和修井井架、底座法律规范》2API Spec7K-2024《钻井设备法律规范》3API Spec8C-2024《钻井和采油提升设备》4API Spec9A-2024《钢丝绳法律规范》5API RP500《石油设备电力装置场所分类推举做法》6GB/T4720-2024《电气传动控制设备第一部分》7GB/T3937-2024《电气传动控制设备第二部分》8SY/T5025-1999《钻井和修井井架、底座法律规范》9SY/T5527-2001《石油钻机用天车》10SY/T5528-2001《石油钻机用游动滑车》11SY/T5529-2001《石油钻机用大钩》12SY/T5530-2024《石油钻机用水龙头》13SY/T5080-2024《石油钻机和修井机用转盘》14SY/T5532-2024《石油钻机用绞车》15SY/T5595-1997《油田链条和链轮》16S...
