一厂二期尿素高压圈节能改造项目GGD3低压配电柜技术协议书

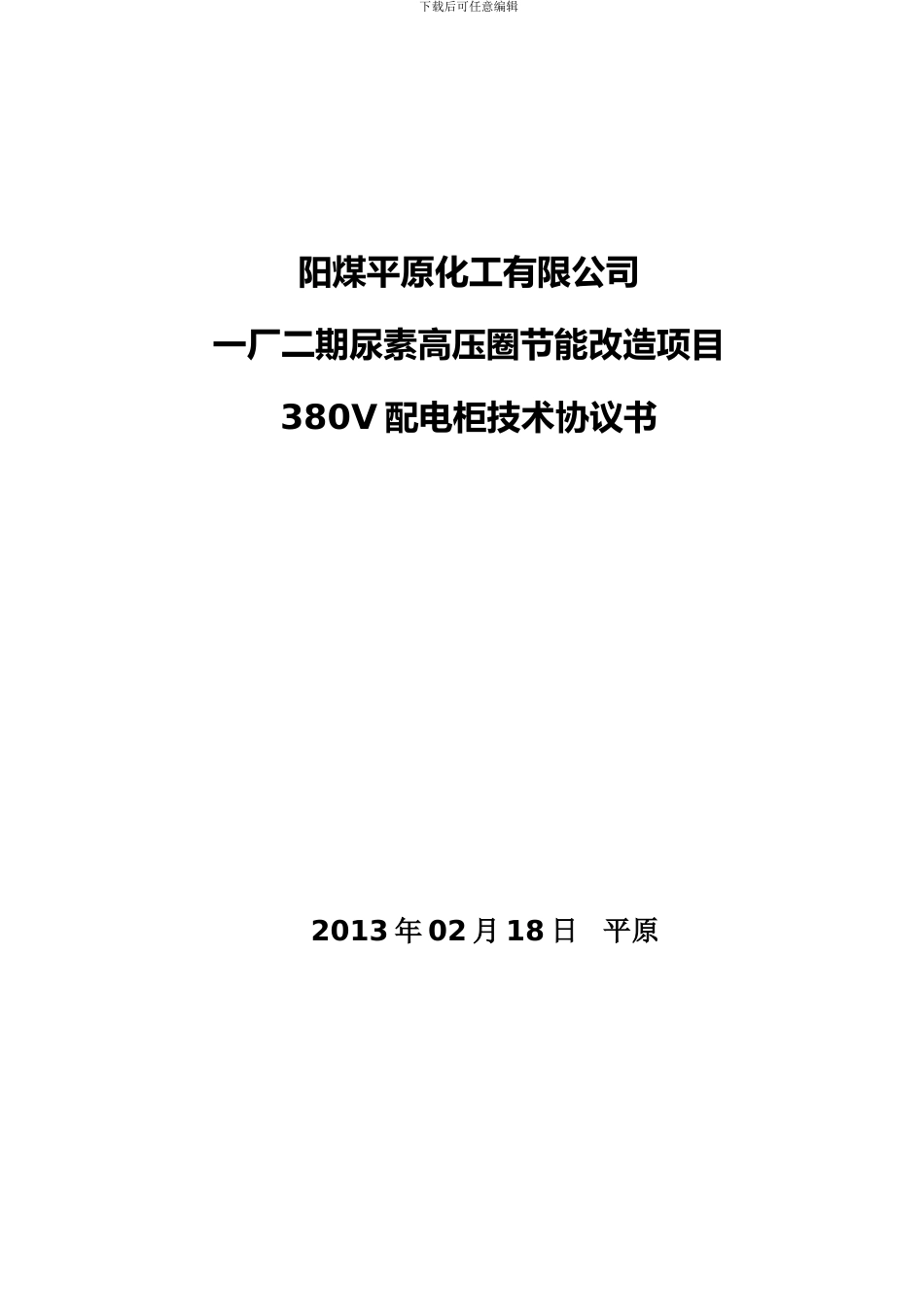

一厂二期尿素高压圈节能改造项目GGD3低压配电柜技术协议书_第1页
1/15

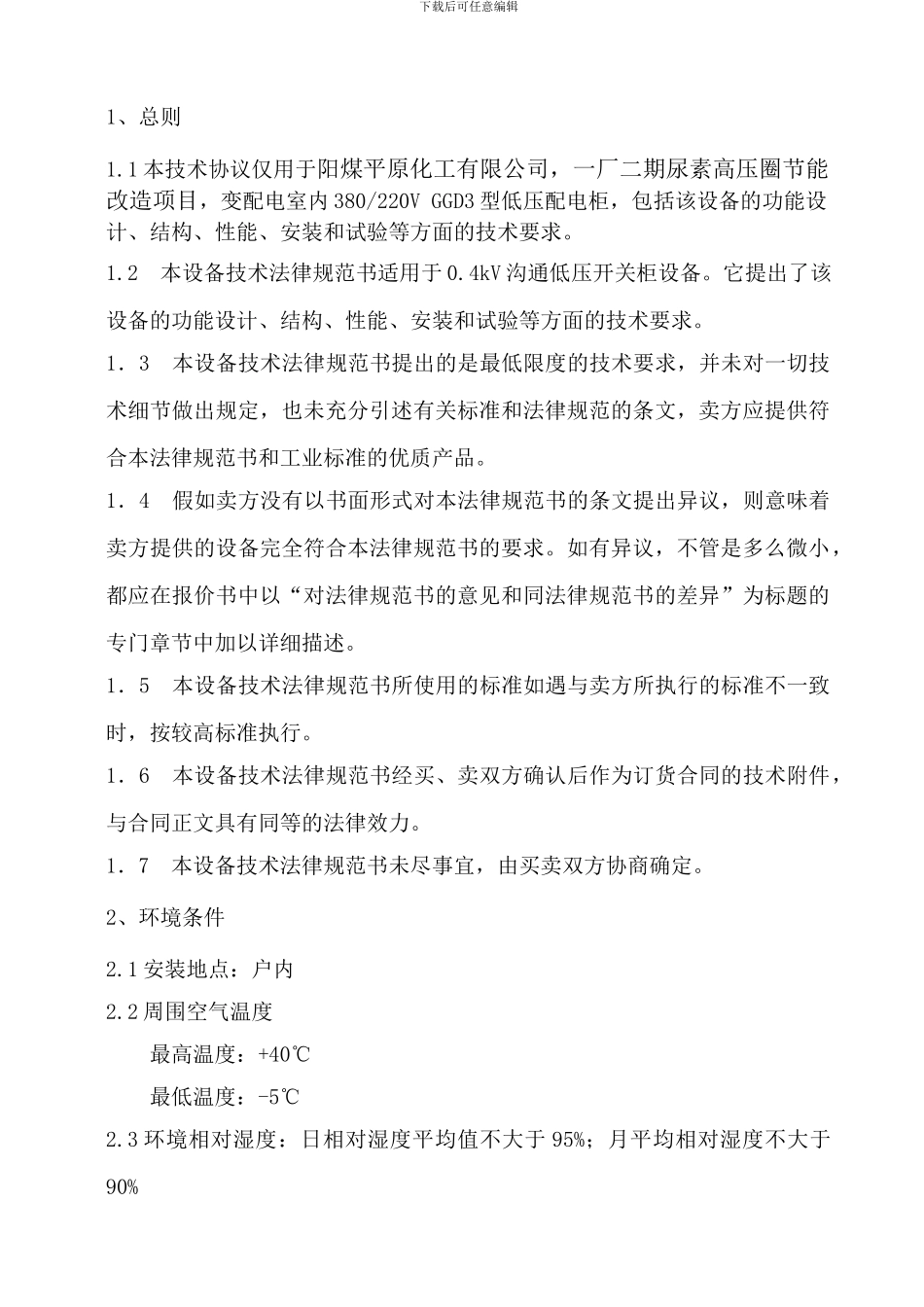

一厂二期尿素高压圈节能改造项目GGD3低压配电柜技术协议书_第2页
2/15

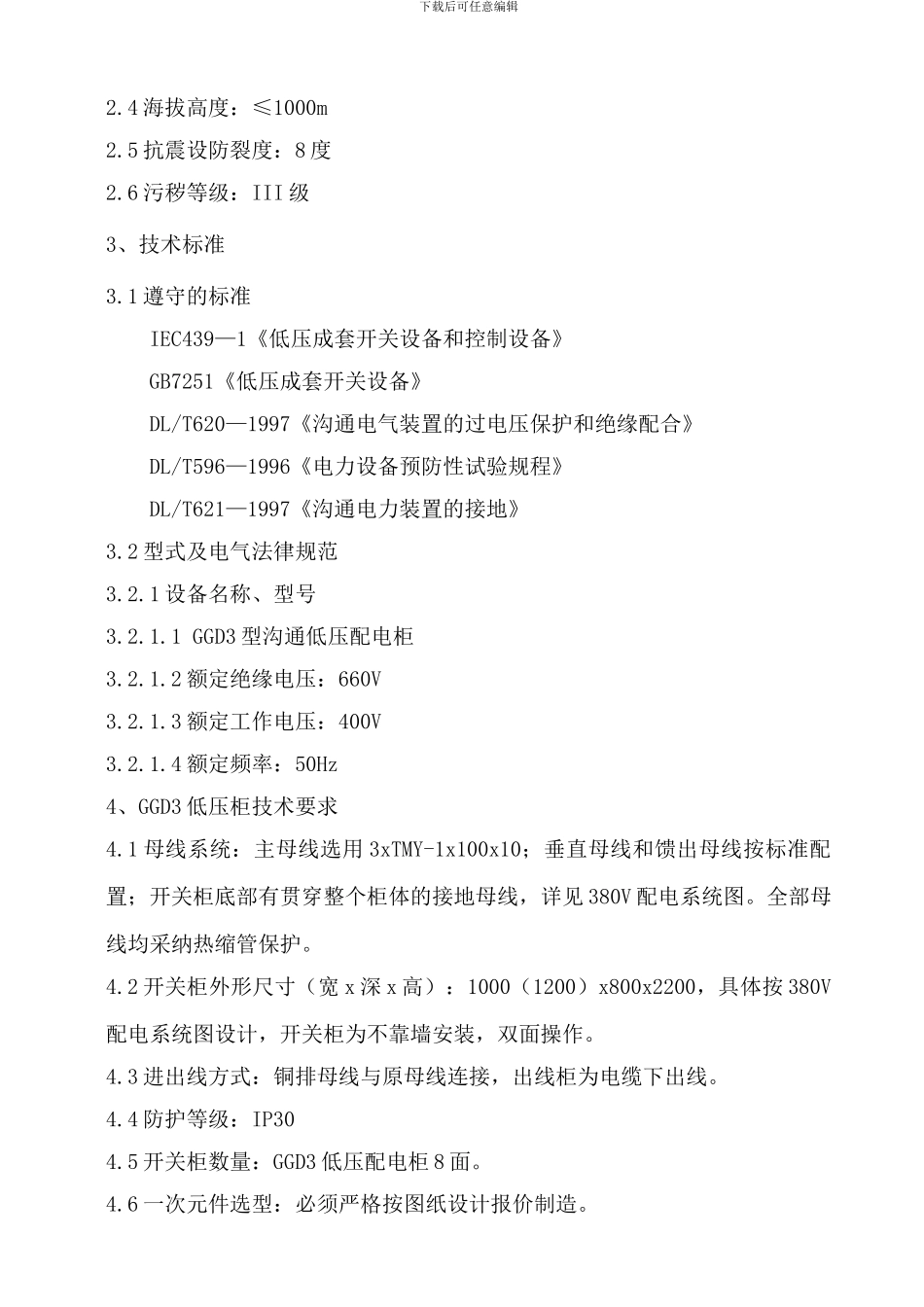

一厂二期尿素高压圈节能改造项目GGD3低压配电柜技术协议书_第3页
3/15
下载后可任意编辑阳煤平原化工有限公司一厂二期尿素高压圈节能改造项目380V 配电柜技术协议书2013 年 02 月 18 日 平原下载后可任意编辑1、总则1.1 本技术协议仅用于阳煤平原化工有限公司,一厂二期尿素高压圈节能改造项目,变配电室内 380/220V GGD3 型低压配电柜,包括该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术法律规范书适用于 0.4kV 沟通低压开关柜设备。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.3 本设备技术法律规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和法律规范的条文,卖方应提供符合本法律规范书和工业标准的优质产品。1.4 假如卖方没有以书面形式对本法律规范书的条文提出异议,则意味着卖方提供的设备完全符合本法律规范书的要求。如有异议,不管是多么微小,都应在报价书中以“对法律规范书的意见和同法律规范书的差异”为标题的专门章节中加以详细描述。1.5 本设备技术法律规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。1.6 本设备技术法律规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.7 本设备技术法律规范书未尽事宜,由买卖双方协商确定。2、环境条件2.1 安装地点:户内2.2 周围空气温度 最高温度:+40℃ 最低温度:-5℃2.3 环境相对湿度:日相对湿度平均值不大于 95%;月平均相对湿度不大于90%下载后可任意编辑2.4 海拔高度:≤1000m2.5 抗震设防裂度:8 度2.6 污秽等级:III 级3、技术标准3.1 遵守的标准 IEC439—1《低压成套开关设备和控制设备》 GB7251《低压成套开关设备》 DL/T620—1997《沟通电气装置的过电压保护和绝缘配合》 DL/T596—1996《电力设备预防性试验规程》 DL/T621—1997《沟通电力装置的接地》3.2 型式及电气法律规范3.2.1 设备名称、型号3.2.1.1 GGD3 型沟通低压配电柜3.2.1.2 额定绝缘电压:660V3.2.1.3 额定工作电压:400V3.2.1.4 额定频率:50Hz4、GGD3 低压柜技术要求4.1 母线系统:主母线选用 3xTMY-1x100x10;垂直母线和馈出母线按标准配置;开关柜底部有贯穿整个柜体的接地母线,详见 380V 配电系统图。全部母线均采纳热缩管保护。4.2 开关柜外形尺寸(宽 x 深 x 高):1000(1200)x800x2200,具体按 380V配电系统图设计,开关柜为不靠墙安装,双面操作。...
