东河煤矿井下瓦斯移动抽放系统技术协议书

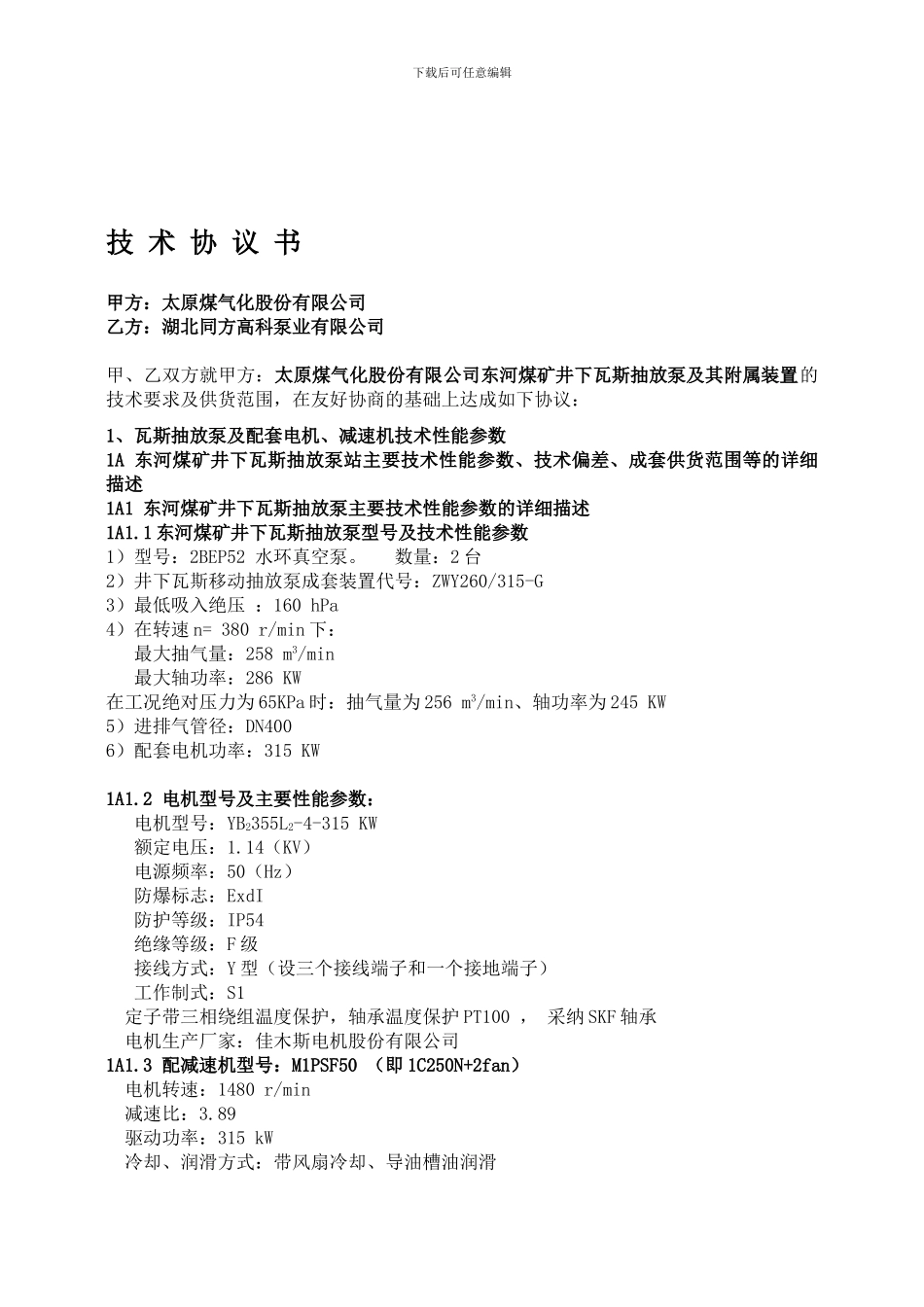

东河煤矿井下瓦斯移动抽放系统技术协议书_第1页
1/7

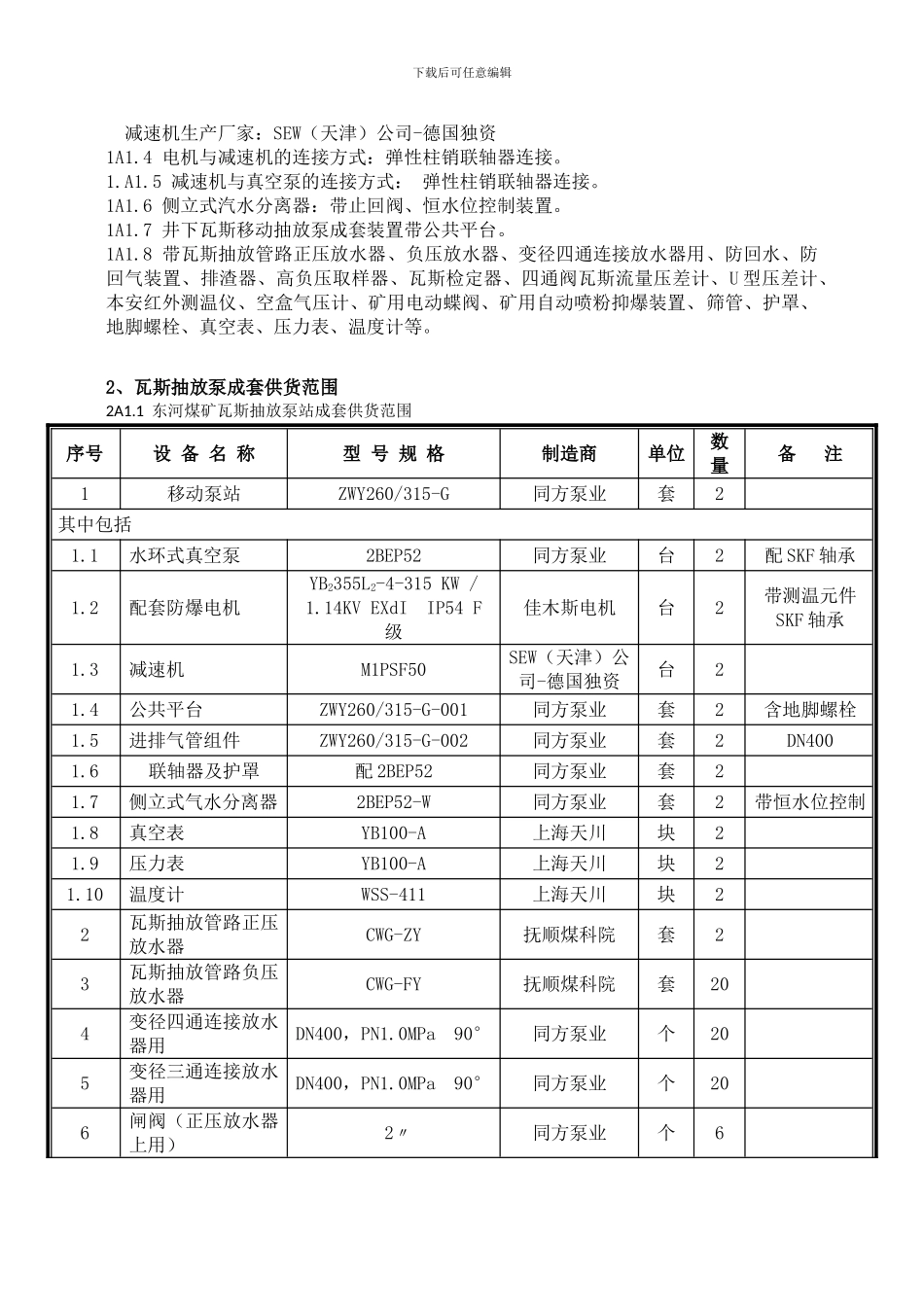

东河煤矿井下瓦斯移动抽放系统技术协议书_第2页
2/7

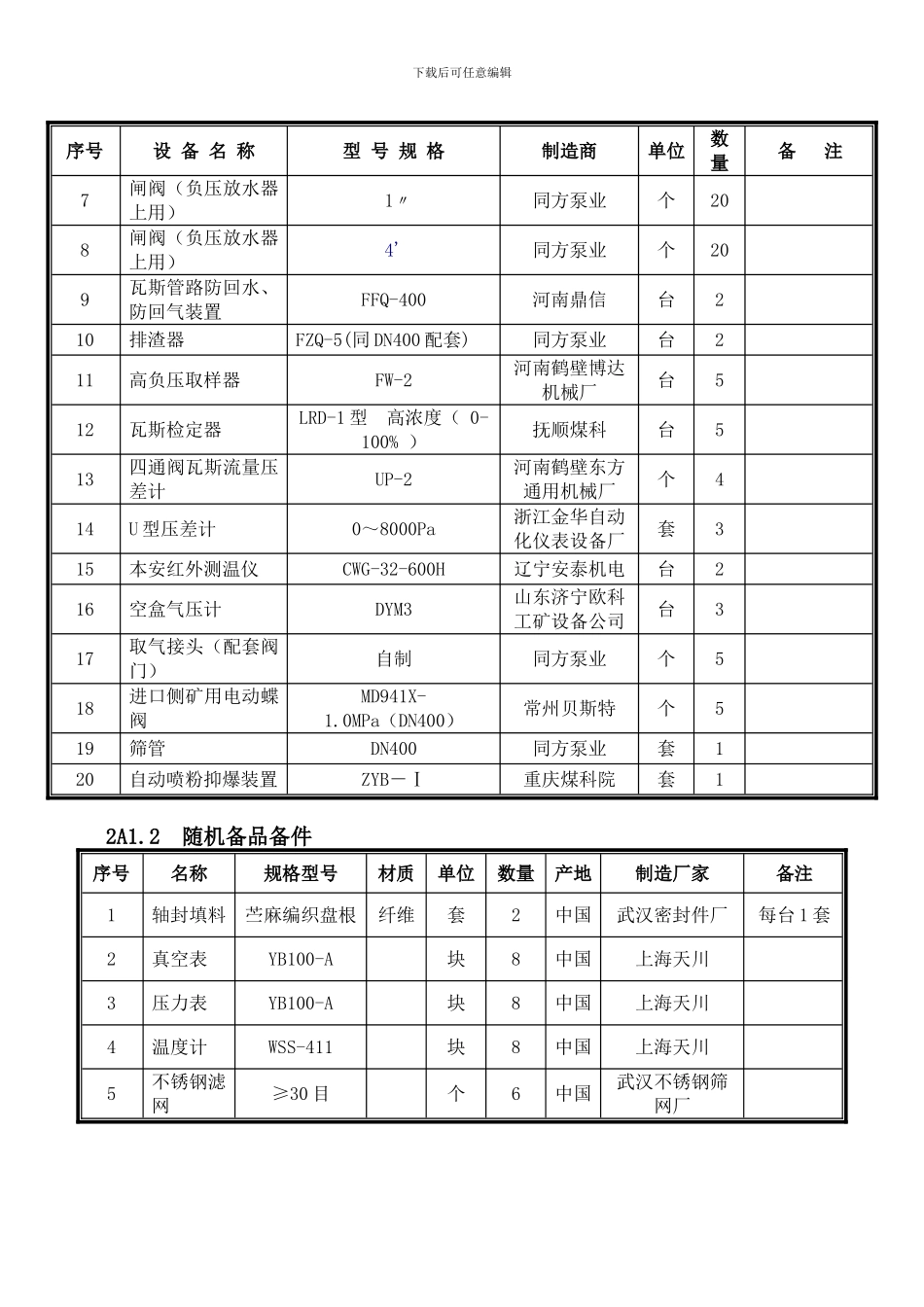

东河煤矿井下瓦斯移动抽放系统技术协议书_第3页
3/7
下载后可任意编辑技 术 协 议 书甲方:太原煤气化股份有限公司乙方:湖北同方高科泵业有限公司 甲、乙双方就甲方:太原煤气化股份有限公司东河煤矿井下瓦斯抽放泵及其附属装置的技术要求及供货范围,在友好协商的基础上达成如下协议:1、瓦斯抽放泵及配套电机、减速机技术性能参数1A 东河煤矿井下瓦斯抽放泵站主要技术性能参数、技术偏差、成套供货范围等的详细描述1A1 东河煤矿井下瓦斯抽放泵主要技术性能参数的详细描述1A1.1 东河煤矿井下瓦斯抽放泵型号及技术性能参数1)型号:2BEP52 水环真空泵。 数量:2 台2)井下瓦斯移动抽放泵成套装置代号:ZWY260/315-G3)最低吸入绝压 :160 hPa4)在转速 n= 380 r/min 下:最大抽气量:258 m3/min 最大轴功率:286 KW 在工况绝对压力为 65KPa 时:抽气量为 256 m3/min、轴功率为 245 KW 5)进排气管径:DN4006)配套电机功率:315 KW1A1.2 电机型号及主要性能参数:电机型号:YB2355L2-4-315 KW 额定电压:1.14(KV) 电源频率:50(Hz)防爆标志:ExdI防护等级:IP54绝缘等级:F 级接线方式:Y 型(设三个接线端子和一个接地端子)工作制式:S1定子带三相绕组温度保护,轴承温度保护 PT100 , 采纳 SKF 轴承电机生产厂家:佳木斯电机股份有限公司1A1.3 配减速机型号:M1PSF50 (即 1C250N+2fan)电机转速:1480 r/min减速比:3.89 驱动功率:315 kW冷却、润滑方式:带风扇冷却、导油槽油润滑下载后可任意编辑减速机生产厂家:SEW(天津)公司-德国独资1A1.4 电机与减速机的连接方式:弹性柱销联轴器连接。1.A1.5 减速机与真空泵的连接方式: 弹性柱销联轴器连接。1A1.6 侧立式汽水分离器:带止回阀、恒水位控制装置。1A1.7 井下瓦斯移动抽放泵成套装置带公共平台。1A1.8 带瓦斯抽放管路正压放水器、负压放水器、变径四通连接放水器用、防回水、防回气装置、排渣器、高负压取样器、瓦斯检定器、四通阀瓦斯流量压差计、U 型压差计、本安红外测温仪、空盒气压计、矿用电动蝶阀、矿用自动喷粉抑爆装置、筛管、护罩、地脚螺栓、真空表、压力表、温度计等。2、瓦斯抽放泵成套供货范围2A1.1 东河煤矿瓦斯抽放泵站成套供货范围 序号设 备 名 称型 号 规 格制造商单位数量备 注1移动泵站ZWY260/315-G同方泵业套2其中包括1.1水环式真空泵2BEP52同方泵业台2配 SKF 轴承1.2配套防爆电机YB2355L2-4-315 KW / 1.14KV EXdI IP54 F级佳木斯电...
