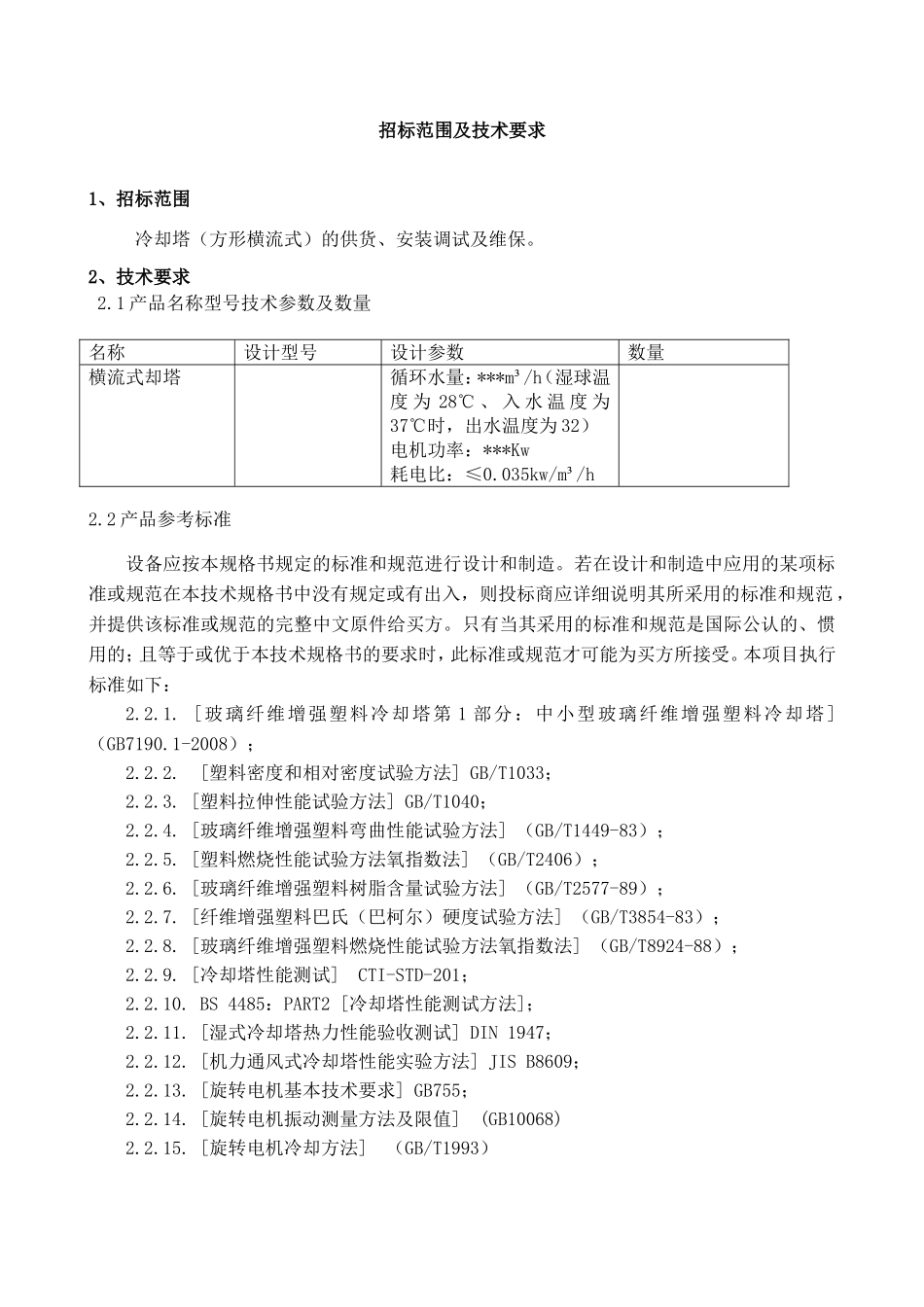

招标范围及技术要求1、招标范围冷却塔(方形横流式)的供货、安装调试及维保。2、技术要求2.1产品名称型号技术参数及数量名称设计型号设计参数数量横流式却塔循环水量:***m³/h(湿球温度为28℃、入水温度为37℃时,出水温度为32)电机功率:***Kw耗电比:≤0.035kw/m³/h2.2产品参考标准设备应按本规格书规定的标准和规范进行设计和制造。若在设计和制造中应用的某项标准或规范在本技术规格书中没有规定或有出入,则投标商应详细说明其所采用的标准和规范,并提供该标准或规范的完整中文原件给买方。只有当其采用的标准和规范是国际公认的、惯用的;且等于或优于本技术规格书的要求时,此标准或规范才可能为买方所接受。本项目执行标准如下:2.2.1.[玻璃纤维增强塑料冷却塔第1部分:中小型玻璃纤维增强塑料冷却塔](GB7190.1-2008);2.2.2.[塑料密度和相对密度试验方法]GB/T1033;2.2.3.[塑料拉伸性能试验方法]GB/T1040;2.2.4.[玻璃纤维增强塑料弯曲性能试验方法](GB/T1449-83);2.2.5.[塑料燃烧性能试验方法氧指数法](GB/T2406);2.2.6.[玻璃纤维增强塑料树脂含量试验方法](GB/T2577-89);2.2.7.[纤维增强塑料巴氏(巴柯尔)硬度试验方法](GB/T3854-83);2.2.8.[玻璃纤维增强塑料燃烧性能试验方法氧指数法](GB/T8924-88);2.2.9.[冷却塔性能测试]CTI-STD-201;2.2.10.BS4485:PART2[冷却塔性能测试方法];2.2.11.[湿式冷却塔热力性能验收测试]DIN1947;2.2.12.[机力通风式冷却塔性能实验方法]JISB8609;2.2.13.[旋转电机基本技术要求]GB755;2.2.14.[旋转电机振动测量方法及限值](GB10068)2.2.15.[旋转电机冷却方法](GB/T1993)2.2.16.[电机尺寸及公差]GB4772.1—GB4772.32.2.17.[旋转电机噪声测定方法及限值]GB100692.2.18.[三相异步电动机试验方法]GB10322.2.19.[电机线端标志与旋转方向]GB19712.2.20.[电动机外壳防护分级]GB-4942.12.2.21.[旋转电机的特性参数]IEC60034-12.2.22.[试验冲击电压峰值]IB/E3462.2.23.[试验冲击电压试验方法]JB/E294;2.2.24.[机械设备安装工程施工及验收通用规范]GB50231-98;2.2.25.[电气装置安装工程低压电器施工及验收规范]GB50254;2.2.26.[自动化仪表安装工程质量检验评定标准]GBJ131-90;2.2.27.[电气装置安装工程电气照明装置施工及验收规范]GB50259;2.2.28.[通风机械设备安装工程质量检验评定标准]TJ305;2.3.冷却塔的整体性能应满足下列要求2.3.1.冷却塔生产厂家必须通过ISO9001质量管理认证、ISO14001环境管理体系认证以及OHSAS18001:2007职业健康安全管理体系认证。(投标文件中必须提供上述认证证书复印件)2.3.2.塔体采用钢框架,所有钢构件采用热浸镀锌,符合国家标准。热浸镀锌达到Z600;G235标准。(不接受冷镀锌或油漆防腐)。塔体结构连接螺栓采用热浸镀锌,塔体面板应采用优质玻璃钢材料或镀锌钢材料,并考虑抗太阳辐射影响使其具有抗老化能力,难褪色,表面光洁;2.3.3.塔体框架结构应保证塔体在安装、运行后的稳定性,符合当地区的抗风、抗震要求:抗风载荷:150Kgf/m2;2.3.4.塔体外表面有均匀的胶衣层,纤维部件采用耐水性树脂与无碱玻璃纤维原料,浸润性好,含胶量高,表面应光滑、无裂纹、色泽均匀,强度优,维护保养简便,使用寿命长;2.3.5玻璃钢的树脂含量不低于40,巴氏硬度不少于55、弯曲强度不低于250MPA、整体固化度不少于85%;(投标文件中必须提供质量监督检验中心出具的检验报告复印件)2.3.6.除有色金属外,所有黑色金属部件(包含连接件)表面应作热镀锌处理。2.3.7.投标商应提供冷却塔对水质的要求,阐述不同水质对冷却效果和冷却塔寿命的影响以及冷却水保养具体措施。2.3.8.杜绝风短路而对冷却塔降温性能的影响并设有检修门和检修走道。2.3.9.冷却塔必须配置能到塔顶的爬梯及相应部位的检修平台,风机上方必须配置安全第页2防护网。2.3.10.冷却塔应配备合理的配水系统。集水盘的容水量及高度应保证在启动冷却泵后不出现水被抽空的现象及停泵后不出现大量水溢流的现象。集水盘应设有自动给水口及阀门、手动补水口、回水口、溢流口、排污口及阀门。2.4.性能要求2.4.1.在电压正常波动范围内...
