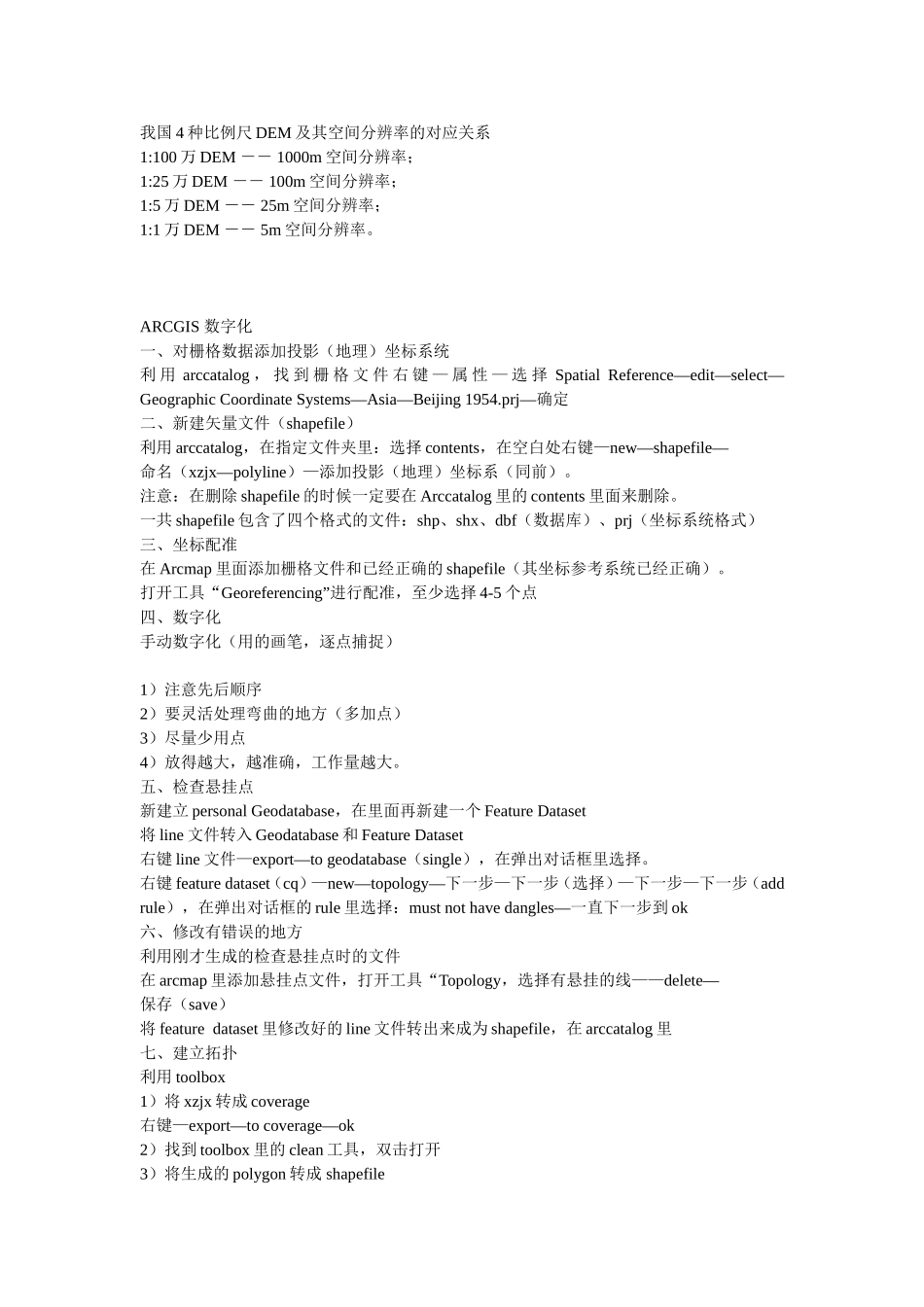

我国4种比例尺DEM及其空间分辨率的对应关系1:100万DEM－－1000m空间分辨率；1:25万DEM－－100m空间分辨率；1:5万DEM－－25m空间分辨率；1:1万DEM－－5m空间分辨率。ARCGIS数字化一、对栅格数据添加投影（地理）坐标系统利用arccatalog，找到栅格文件右键—属性—选择SpatialReference—edit—select—GeographicCoordinateSystems—Asia—Beijing1954.prj—确定二、新建矢量文件（shapefile）利用arccatalog，在指定文件夹里：选择contents，在空白处右键—new—shapefile—命名（xzjx—polyline）—添加投影（地理）坐标系（同前）。注意：在删除shapefile的时候一定要在Arccatalog里的contents里面来删除。一共shapefile包含了四个格式的文件：shp、shx、dbf（数据库）、prj（坐标系统格式）三、坐标配准在Arcmap里面添加栅格文件和已经正确的shapefile（其坐标参考系统已经正确）。打开工具“Georeferencing”进行配准，至少选择4-5个点四、数字化手动数字化（用的画笔，逐点捕捉）1）注意先后顺序2）要灵活处理弯曲的地方（多加点）3）尽量少用点4）放得越大，越准确，工作量越大。五、检查悬挂点新建立personalGeodatabase，在里面再新建一个FeatureDataset将line文件转入Geodatabase和FeatureDataset右键line文件—export—togeodatabase（single），在弹出对话框里选择。右键featuredataset（cq）—new—topology—下一步—下一步（选择）—下一步—下一步（addrule），在弹出对话框的rule里选择：mustnothavedangles—一直下一步到ok六、修改有错误的地方利用刚才生成的检查悬挂点时的文件在arcmap里添加悬挂点文件，打开工具“Topology，选择有悬挂的线——delete—保存（save）将featuredataset里修改好的line文件转出来成为shapefile，在arccatalog里七、建立拓扑利用toolbox1）将xzjx转成coverage右键—export—tocoverage—ok2）找到toolbox里的clean工具，双击打开3）将生成的polygon转成shapefile八、建立空间数据库1）Arcmap里加入需要建立数据库的shapefile（xzqy）2）右键xzqy—openattributetable—单击打开3）在打开的对话框里—options—addfiles注意：以上都是zxqy不处于编辑状态的时候操作，不能startingediting4）editor—startingediting5）添加数据九、成图1）显示名称2）设置纸张3）添加其他的要素：图名、指北针、图例、比例尺、制图单位和制图人、使用坐标系、网格4）输出打印地图利用arcmap（arcgis83）进行栅格图象数字化哪位用过arcgis83的arcscan功能，效果如何？现在，我综合大家的意见和自己实验的心得总结出arcmap下栅格图象矢量化的步骤如下：一、对影像的校准和配准1.打开ArcMap，增加Georeferncing工具条。2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。3.在校正中我们需要知道一些特殊点的坐标。通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。一般在实际中，这些点应该能够均匀分布。4.首先将Georeferncing工具条的Georeferncing菜单下AutoAdjust不选择。5.在Georeferncing工具条上，点击AddControlPoint按钮。6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。8.增加所有控制点后，在Georeferencing菜单下，点击UpdateDisplay。9.更新后，就变成真实的坐标。10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。二、栅格图象矢量化11.在tools的extensions中选中arcscan，然后在view的toolbar中选中arcscan。（在安装arcgis时要选中arcscan模块）12.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。(把图象二值化：在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。13.在arcCatalog中新建shp文件（分几...
