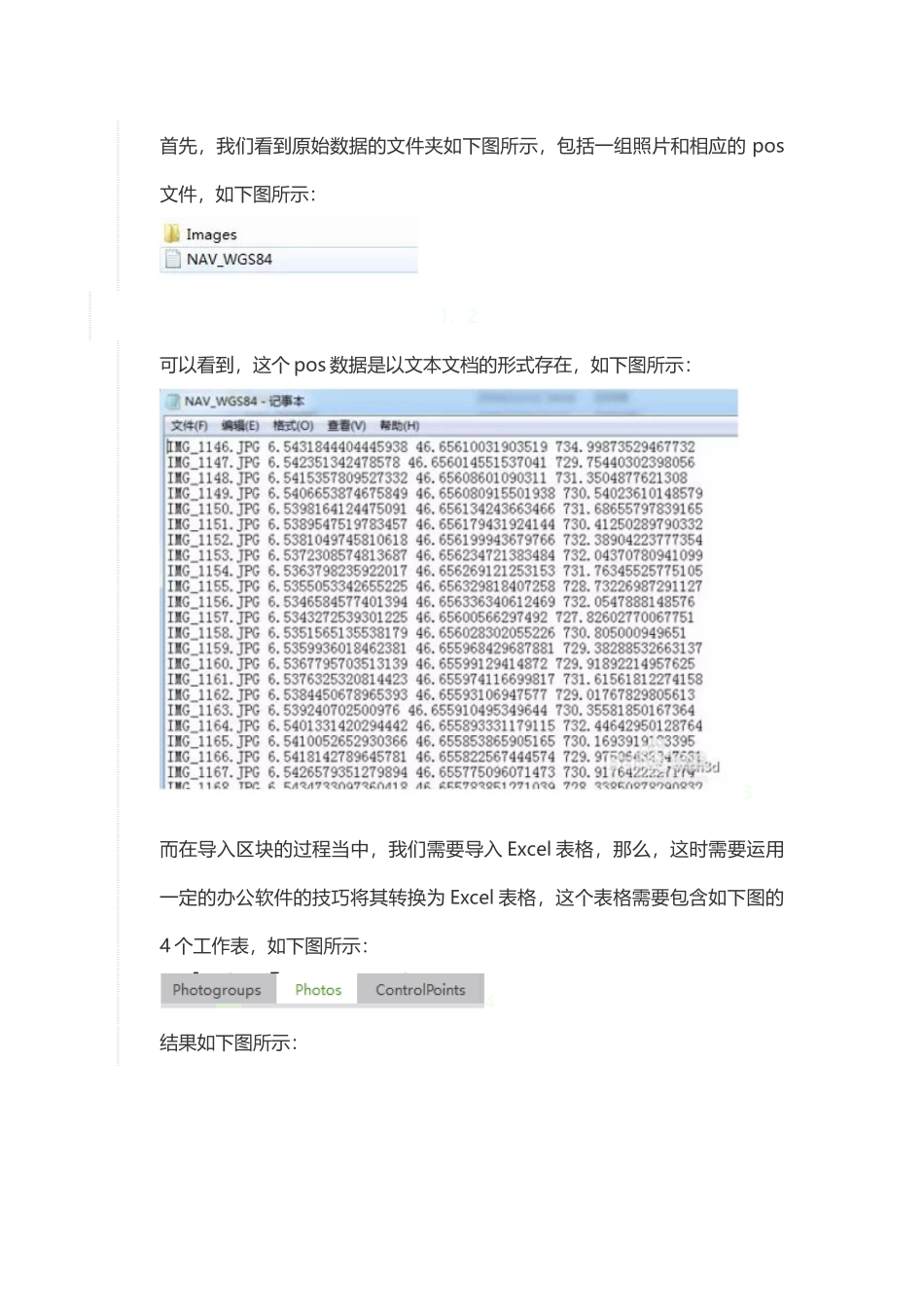

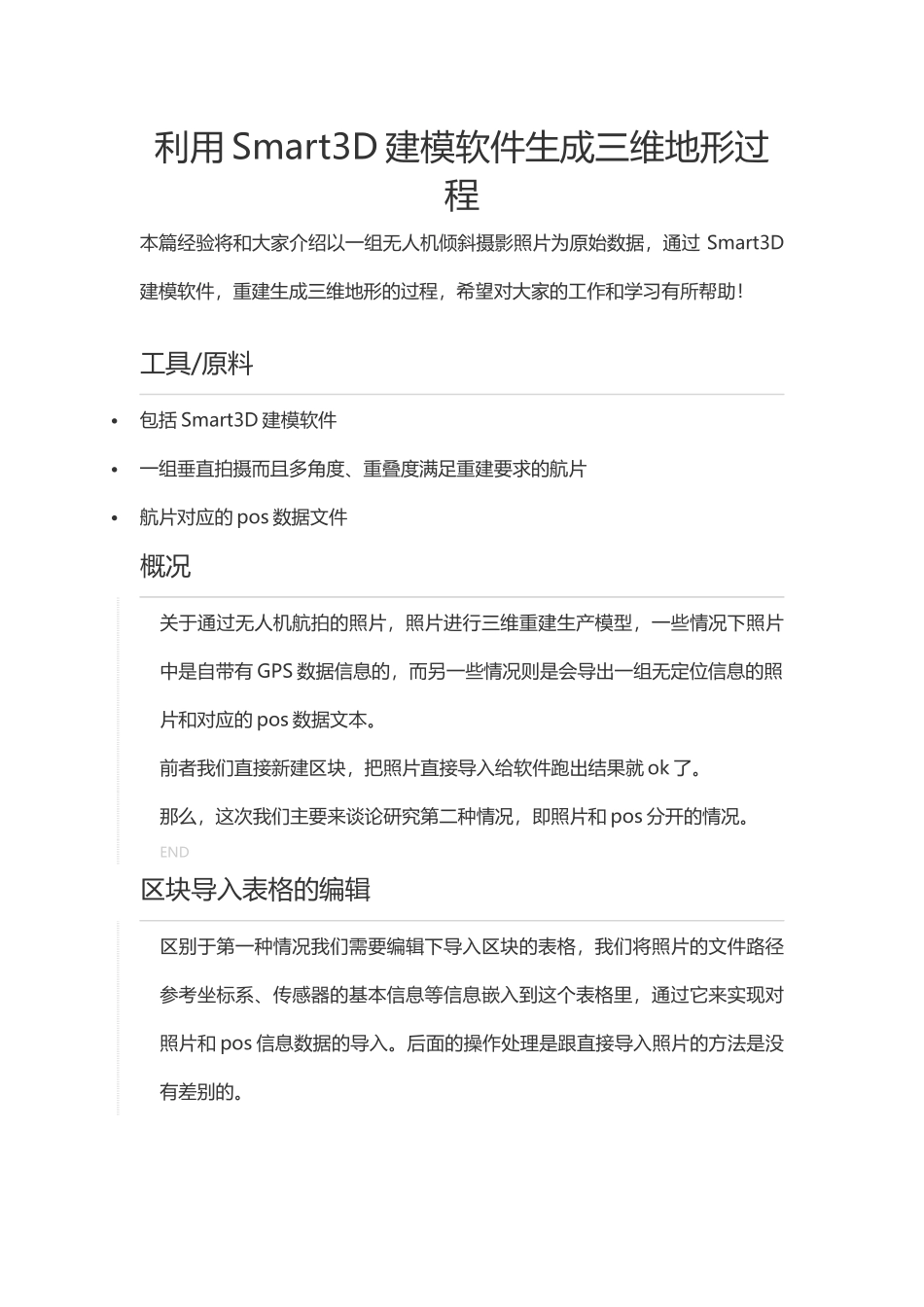

利用Smart3D建模软件生成三维地形过程本篇经验将和大家介绍以一组无人机倾斜摄影照片为原始数据，通过Smart3D建模软件，重建生成三维地形的过程，希望对大家的工作和学习有所帮助！工具/原料包括Smart3D建模软件一组垂直拍摄而且多角度、重叠度满足重建要求的航片航片对应的pos数据文件概况关于通过无人机航拍的照片，照片进行三维重建生产模型，一些情况下照片中是自带有GPS数据信息的，而另一些情况则是会导出一组无定位信息的照片和对应的pos数据文本。前者我们直接新建区块，把照片直接导入给软件跑出结果就ok了。那么，这次我们主要来谈论研究第二种情况，即照片和pos分开的情况。END区块导入表格的编辑区别于第一种情况我们需要编辑下导入区块的表格，我们将照片的文件路径参考坐标系、传感器的基本信息等信息嵌入到这个表格里，通过它来实现对照片和pos信息数据的导入。后面的操作处理是跟直接导入照片的方法是没有差别的。首先，我们看到原始数据的文件夹如下图所示，包括一组照片和相应的pos文件，如下图所示：1.2可以看到，这个pos数据是以文本文档的形式存在，如下图所示：3而在导入区块的过程当中，我们需要导入Excel表格，那么，这时需要运用一定的办公软件的技巧将其转换为Excel表格，这个表格需要包含如下图的4个工作表，如下图所示：4结果如下图所示：5Photogroups工作表中，名称列需要与照片工作表的PhotogroupName一致，如下图所示：6Photos工作表的编辑结果，如下图所示：2.7控制点工作表中，由于无人机航拍的区域不是很大，且对于建模成果的精度没有设定范围，追求建成模型的速度，我们本次先不设控制点，很多朋友都是误把照片放到了这个工作表中，致使处理出现问题，需要注意一下。编辑结果，如下图所示：8Options工作表中，是坐标系和照片路径的信息，设置如下，如下图所示：3.9到这一步为止，区块导入的表格就算编辑完毕了。创建工程1.1打开Smart3D软件，输入工程名称和存储路径，这里注意不要勾选创建空区块，因为我们需要直接导入表格来导入区块，示意图如下图所示：2.2此时，导入上述的Excel表格，如下图所示：3.3这里要提到前面的表格当中，各个工作表的英文名称务必要正确，这里我就是漏了一个字母，提示表格导入失败，如下图所示：4.4返回修改，重新导入，结果如下图所示：5.5可以看到，一个工作区块被顺利导入，接下来就可以开始处理工作了。空三处理1.1区块导入之后，首先要对照片组做个检查，查看是否有丢失的情况，如下图所示：2.2检查无误即可接着处理，否则返回照片组重新整理。如下图可以看到，之前的区块导入的表格关于影像组的基本信息都体现出来了，如下图所示：3.3照片组的每一张影像都可以预览到其图像且可以打开其路径，空三还没开始前，每张影像的姿态是未知的，如下图所示：4.43Dview中，每张影像代表一个点，可以看到它们都是按照一定规则排列的，没有飘离出去的，若有，可以直接删除，如下图所示：5.5一切检查工作正常，点击空三按钮，如下图所示：6.6输入空三名称，如下图所示：7.7选择定位方式，如下图所示：8.8设置默认当前参数，如下图所示：9.9提交后，准备空三处理，如下图所示：10.10开启Engine，空三处理开始，如下图所示：11.11空三结束后查看精度报告，发现每张照片都被识别处理，如下图所示：12.12影像组的照片全部被定位完毕，如下图所示：13.133Dview中照片摄取范围与区域模型之间的关系图，如下图所示：END重建生成模型1.1点击提交重建按钮，如下图所示：2.2在Spatialframework中调整模型生成区域的大小，如下图所示：3.3这里重点说明下模型分块生成的方法。同样在Spatialframework中，默认是不分块的（Notiling），如下图所示：4.4上图第二个红框中的ExpectedmaximumRAMusageperjob代表每项处理任务的最大期望内存值，这就要求处理该任务的计算机可用内存必须保证大于这个内存值，集群处理中，每台计算机的可用内存必须有高于期望内存的容量。而当前的处理任务中，期望内存值是14个G，对于处理它的只有4G装机内存的计算器显然是不可行的，这时，我们需要作出分块处理，使得每块处理所需的内存控制在计算器的可...
