力控软件菜单项说明VIP免费

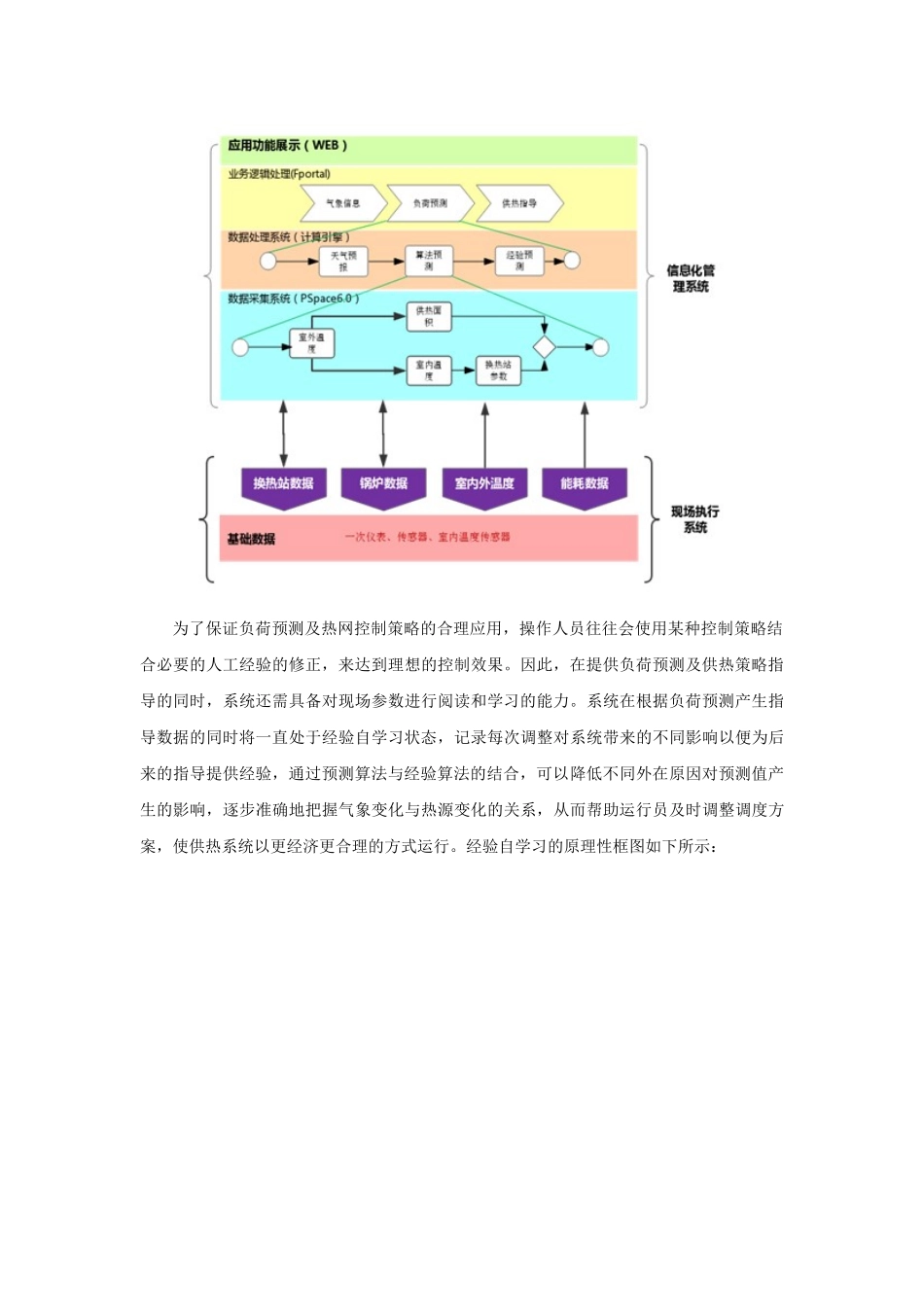

菜单项说明供热综合信息管理平台的功能主要包括：首页（显示用户登录信息，当日通知，主要参数曲线，当日待办事项等）实时气象、负荷预测与经验自学习系统地理信息系统热源管理热力站管理性能分析计算（水力平衡分析/能耗分析/管损与泄露分析）值班与调度巡检与设备管理室温采集与补偿等以下我们对每项功能进行详细介绍。实时气象、负荷预测与经验自学习本平台可以显示今日、未来三天、未来一周的天气预报并通过曲线形式展示历史及未来气温走势，同时对历史气象数据进行图形和数据两方面的对比，直观地反应出预报与实况、历史与今年等等的差别，帮助调度人员准确预测未来天气。平台跟气象局相关系统作接口或者通过外网（根据实际情况确定），每日按照约定时间读取相关信息。此外还可在采暖期读取热力公司自行安装的气象监测点的实时气象信息。总之气象信息包括气象实时、预报信息等。运行员可通过以下几种模式查看气象数据：气象局监测点逐时信息，热力公司监测点逐时信息，每日预报信息、每日实况信息、三天预报信息、周预报信息、旬预报信息、以及月预报信息。平台得到气象信息数据后，将此数据结合底层DCS系统发送的当前换热站运行参数一并传递给计算引擎，计算引擎根据预置算法结合未来指定时段内的天气预报进行运算得出预测参数，再根据系统历史运行期间对管网响应状态得出的经验进行调整，产生指导数据负荷预测功能为复杂系统，需要经过周密计算，因此，系统逻辑结构中的运算系统起到重要作用，其运算结果为供热指导系统提供重要依据，下图为负荷预测系统在平台中的逻辑关系示意图。为了保证负荷预测及热网控制策略的合理应用，操作人员往往会使用某种控制策略结合必要的人工经验的修正，来达到理想的控制效果。因此，在提供负荷预测及供热策略指导的同时，系统还需具备对现场参数进行阅读和学习的能力。系统在根据负荷预测产生指导数据的同时将一直处于经验自学习状态，记录每次调整对系统带来的不同影响以便为后来的指导提供经验，通过预测算法与经验算法的结合，可以降低不同外在原因对预测值产生的影响，逐步准确地把握气象变化与热源变化的关系，从而帮助运行员及时调整调度方案，使供热系统以更经济更合理的方式运行。经验自学习的原理性框图如下所示：地理信息系统系统通过系统集成的在线电子地图，对供热公司锅炉、换热站及各个换热站的供热范围进行标注，实时显示地图上管网、换热站的供热参数及用户室内温度，使用者可根据需要随意缩放选择相应区域，并可根据需求，对各个换热站进行管理，标记相关负责人及联系方式。电子地图支持在线编辑，管理员不仅可以使用放大、缩小、画线、备注、测距等常用功能，还可以根据实际需要方便的完成换热站添加、管理、管网绘制等操作。同时，支持实时数据及信息显示，更能通过不同区域的颜色变化反映出当前区域的温度/热量状态，及时提示操作员关注热量异常的区域。地图支持街区图与卫星图，可完成热力站的站点搜索并显示该站点的设备信息、运行参数信息及检修信息。支持热力站影像照片信息的查看与存储。热源管理本功能完成热源信息的管理。包括热源基本信息，如热源名称、负荷情况，锅炉、汽机、水泵的运行信息，热源成本信息等。按照热源—炉/泵的顺序建立起热源相关的全部基础档案，包括设备信息、出厂的信息、额定出力等，并通过底层DCS监控系统获取实时信息，包括热源运行参数，锅炉、汽机、水泵的运行、备用等信息。为达到热源节能和一次网水力平衡的稳定，我们采用分阶段变流量的质调节，并采用负荷预测与经验自学习模块对其进行优化补偿。分阶段变流量的质调节本质上也是一种质量并调的方式，有效降低能耗；负荷预测功能根据实时气象数据并结合供热历史数据生成负荷预测曲线，由此生成供热首站一次网热负荷设定值。经验自学习模块则是用供热裕度系数对首站一次网调节回路进行补偿，供热裕度系数的生成原理为：换热站根据一次网调门开度和二次网供热效果生成本站的供热裕度系数，然后所有换热站的供热裕度系数再进行加权和计算，得出整个管线或热网的供热裕度系数。其中离热源较近的站加权系数小，离热...
