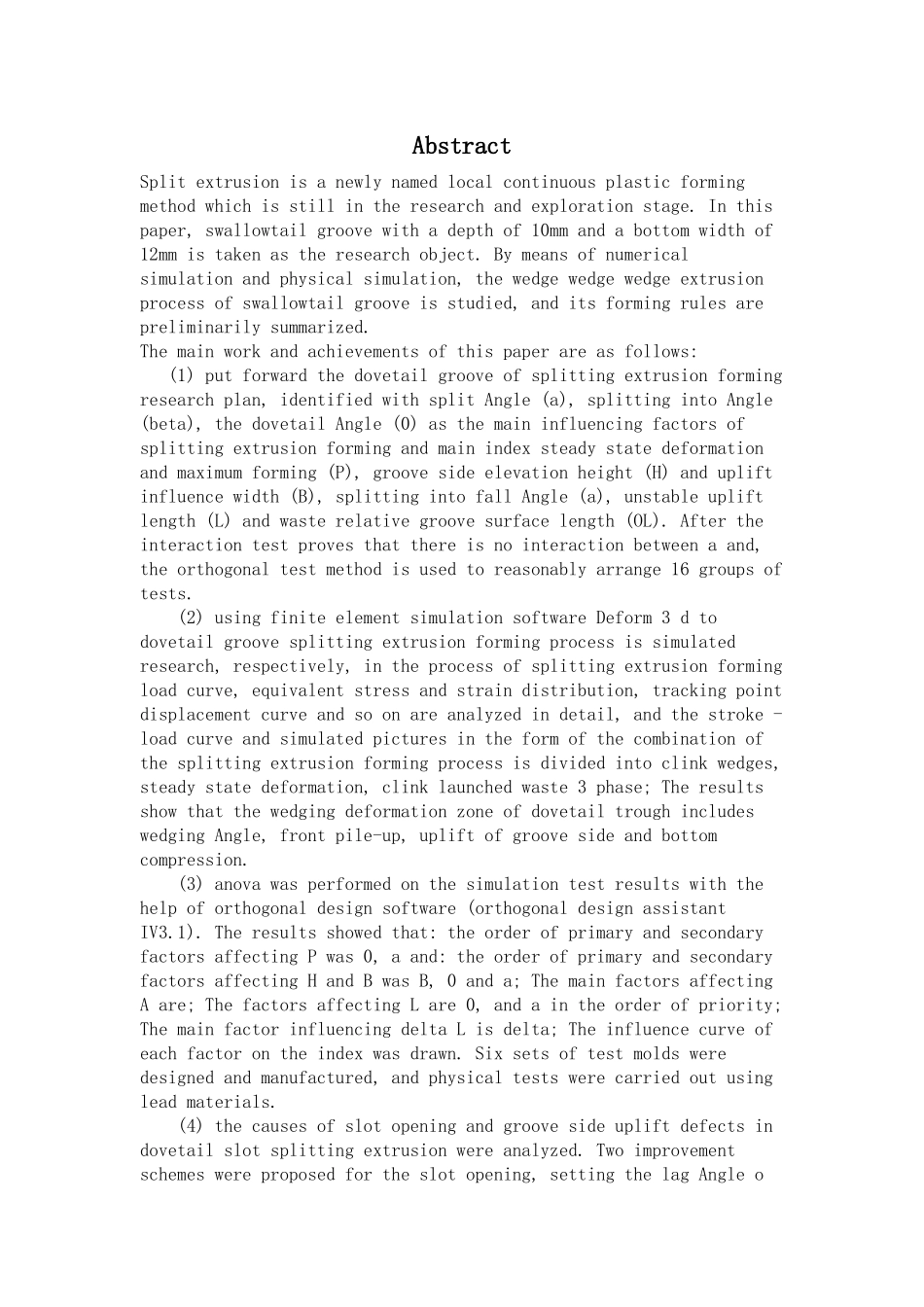

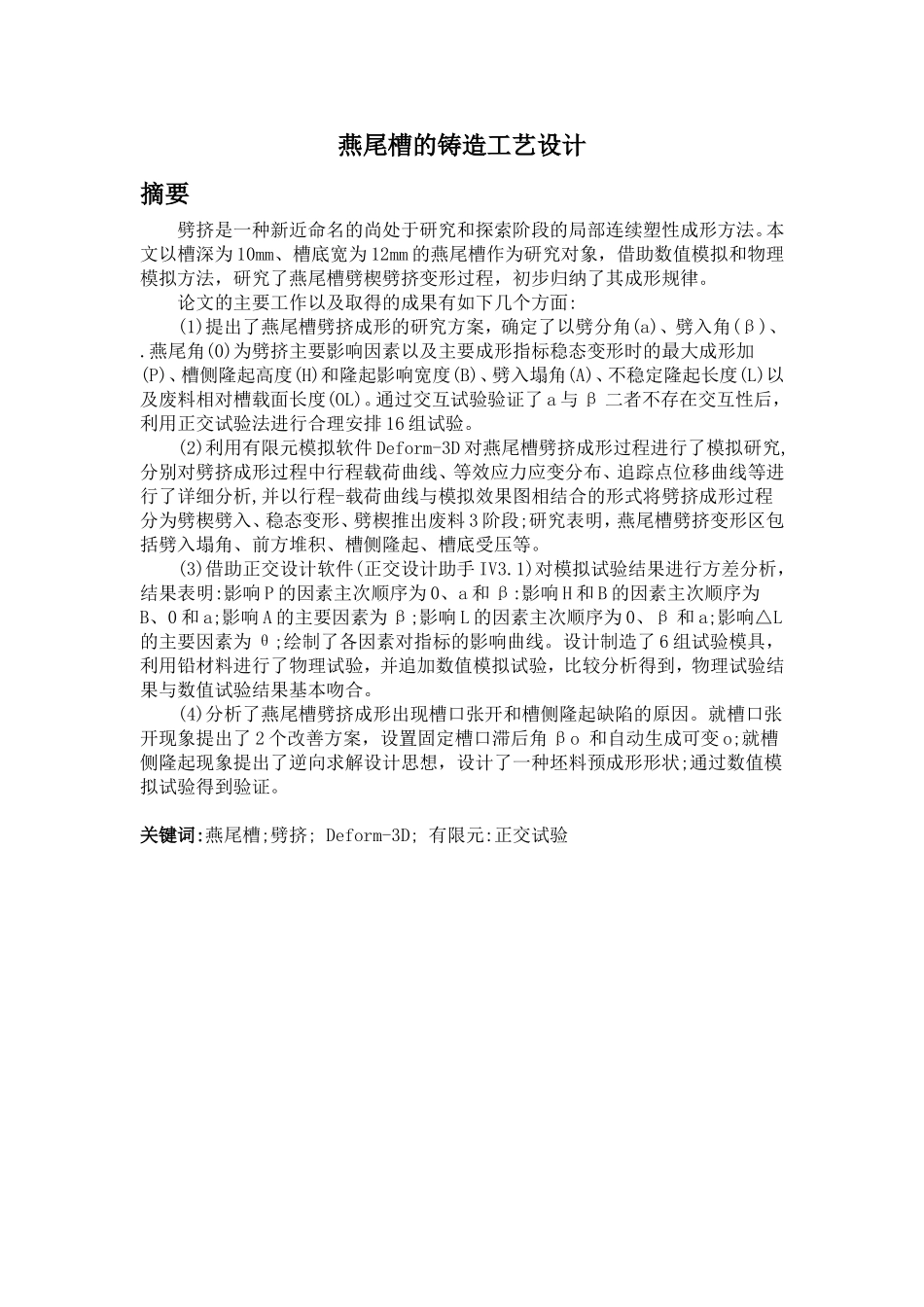

燕尾槽的铸造工艺设计摘要 劈挤是一种新近命名的尚处于研究和探索阶段的局部连续塑性成形方法。本文以槽深为 10mm、槽底宽为 12mm 的燕尾槽作为研究对象，借助数值模拟和物理模拟方法，研究了燕尾槽劈楔劈挤变形过程，初步归纳了其成形规律。 论文的主要工作以及取得的成果有如下几个方面: (1)提出了燕尾槽劈挤成形的研究方案，确定了以劈分角(a)、劈入角(β)、 .燕尾角(0)为劈挤主要影响因素以及主要成形指标稳态变形时的最大成形加(P)、槽侧隆起高度(H)和隆起影响宽度(B)、劈入塌角(A)、不稳定隆起长度(L)以及废料相对槽载面长度(OL)。通过交互试验验证了 a 与 β 二者不存在交互性后，利用正交试验法进行合理安排 16 组试验。 (2)利用有限元模拟软件 Deform-3D 对燕尾槽劈挤成形过程进行了模拟研究,分别对劈挤成形过程中行程载荷曲线、等效应力应变分布、追踪点位移曲线等进行了详细分析,并以行程-载荷曲线与模拟效果图相结合的形式将劈挤成形过程分为劈楔劈入、稳态变形、劈楔推出废料 3 阶段;研究表明，燕尾槽劈挤变形区包括劈入塌角、前方堆积、槽侧隆起、槽底受压等。 (3)借助正交设计软件(正交设计助手 IV3.1)对模拟试验结果进行方差分析，结果表明:影响 P 的因素主次顺序为 0、a 和 β:影响 H 和 B 的因素主次顺序为B、0 和 a;影响 A 的主要因素为 β;影响 L 的因素主次顺序为 0、β 和 a;影响△L的主要因素为 θ;绘制了各因素对指标的影响曲线。设计制造了 6 组试验模具，利用铅材料进行了物理试验，并追加数值模拟试验，比较分析得到，物理试验结果与数值试验结果基本吻合。 (4)分析了燕尾槽劈挤成形出现槽口张开和槽侧隆起缺陷的原因。就槽口张开现象提出了 2 个改善方案，设置固定槽口滞后角 βo 和自动生成可变 o;就槽侧隆起现象提出了逆向求解设计思想，设计了一种坯料预成形形状;通过数值模拟试验得到验证。关键词:燕尾槽;劈挤; Deform-3D; 有限元:正交试验AbstractSplit extrusion is a newly named local continuous plastic forming method which is still in the research and exploration stage. In this paper, swallowtail groove with a depth of 10mm and a bottom width of 12mm is taken as the research object. By means of numerical simulation and physical simulation, the wedge wedge wedge extrusi...
