低压配电柜生产系列工艺守则

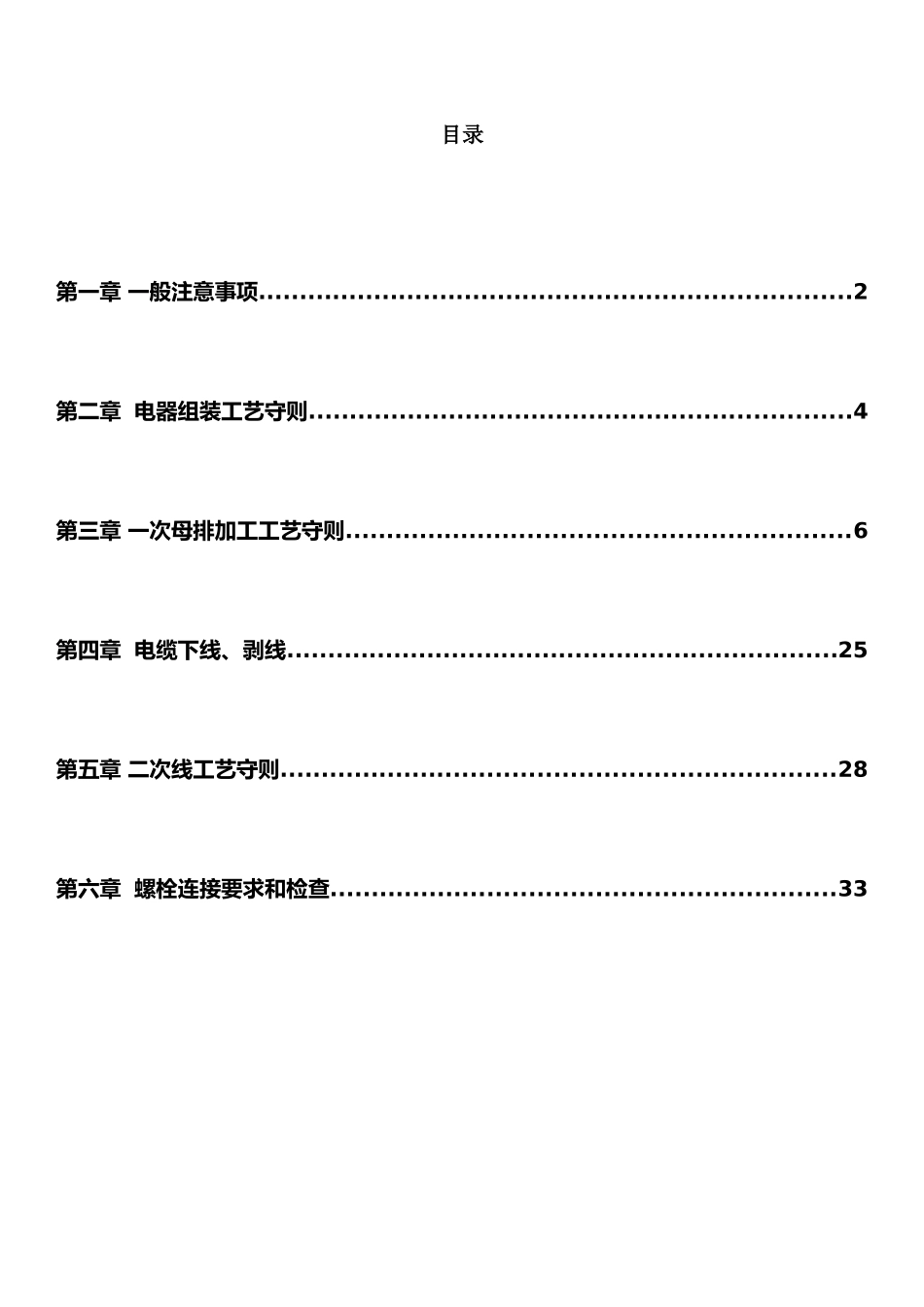

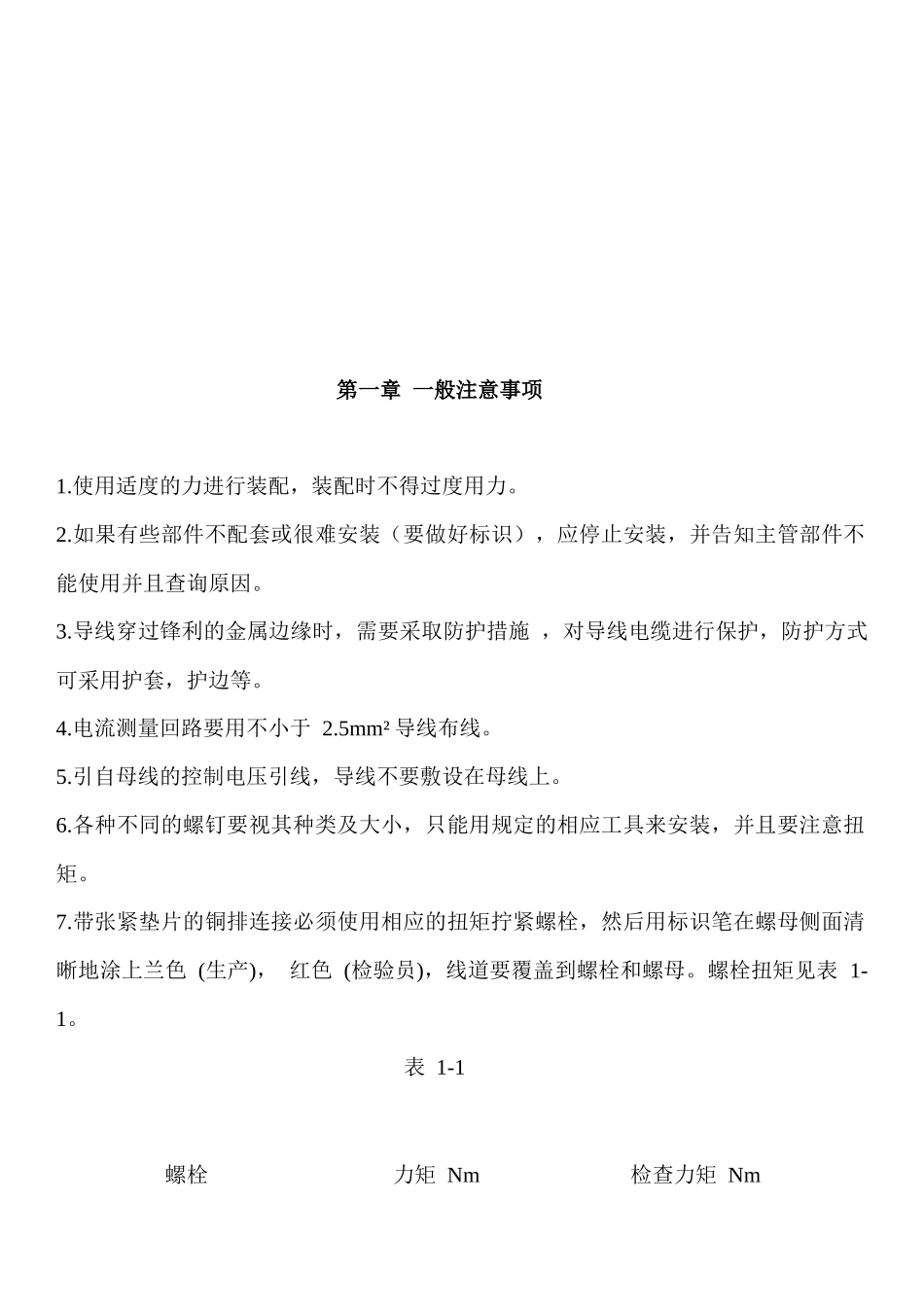

低压配电柜生产系列工艺守则 Low voltage distribution cabinet production series process code目录第一章 一般注意事项........................................................................2第二章 电器组装工艺守则..................................................................4第三章 一次母排加工工艺守则.............................................................6第四章 电缆下线、剥线...................................................................25第五章 二次线工艺守则...................................................................28第六章 螺栓连接要求和检查.............................................................33第一章 一般注意事项1.使用适度的力进行装配，装配时不得过度用力。2.如果有些部件不配套或很难安装（要做好标识），应停止安装，并告知主管部件不能使用并且查询原因。3.导线穿过锋利的金属边缘时，需要采取防护措施 ，对导线电缆进行保护，防护方式 可采用护套，护边等。4.电流测量回路要用不小于 2.5mm² 导线布线。5.引自母线的控制电压引线，导线不要敷设在母线上。6.各种不同的螺钉要视其种类及大小，只能用规定的相应工具来安装，并且要注意扭矩。7.带张紧垫片的铜排连接必须使用相应的扭矩拧紧螺栓，然后用标识笔在螺母侧面清晰地涂上兰色 (生产)， 红色 (检验员)，线道要覆盖到螺栓和螺母。螺栓扭矩见表 1-1。表 1-1螺栓 力矩 Nm 检查力矩 NmM532.6M82017M104034M127060M161201028.装配铜排时应戴手套，铜排搭接面要清洁,80mm 宽及以上铜牌搭接面须做亚麻处理。9.穿过柜体的导线或放置在锐边的导线都要套上螺旋管或螺纹管等起到保护作用。10.所有安装电气元件的柜门都要另外接地，首选编织软连接带。11.所有喷漆（喷塑）的部件都要加接触垫片并将其拧紧(保证良好接地)。12.压线鼻子和端子头只能用相应的专用工具。13. 只允许使用测试过的合格工具。14. 剥导线绝缘层时注意不要损伤线芯。15. 控制线与主回路线始终要分开布线与捆扎。16. 不影响电磁兼容性时， 尽可能只扎成一个线束。17. 钻好的孔两面要去毛刺。18. 压紧导线线时，要注意螺栓的旋转方向，并且注意元器件生产厂家所标注的扭矩数值。19. 不要将 2 根线夹在一个连接点下面，如果需要的话，则应将 2 根线夹入一个芯线端子头。20.活动的布线要布得相应长...
