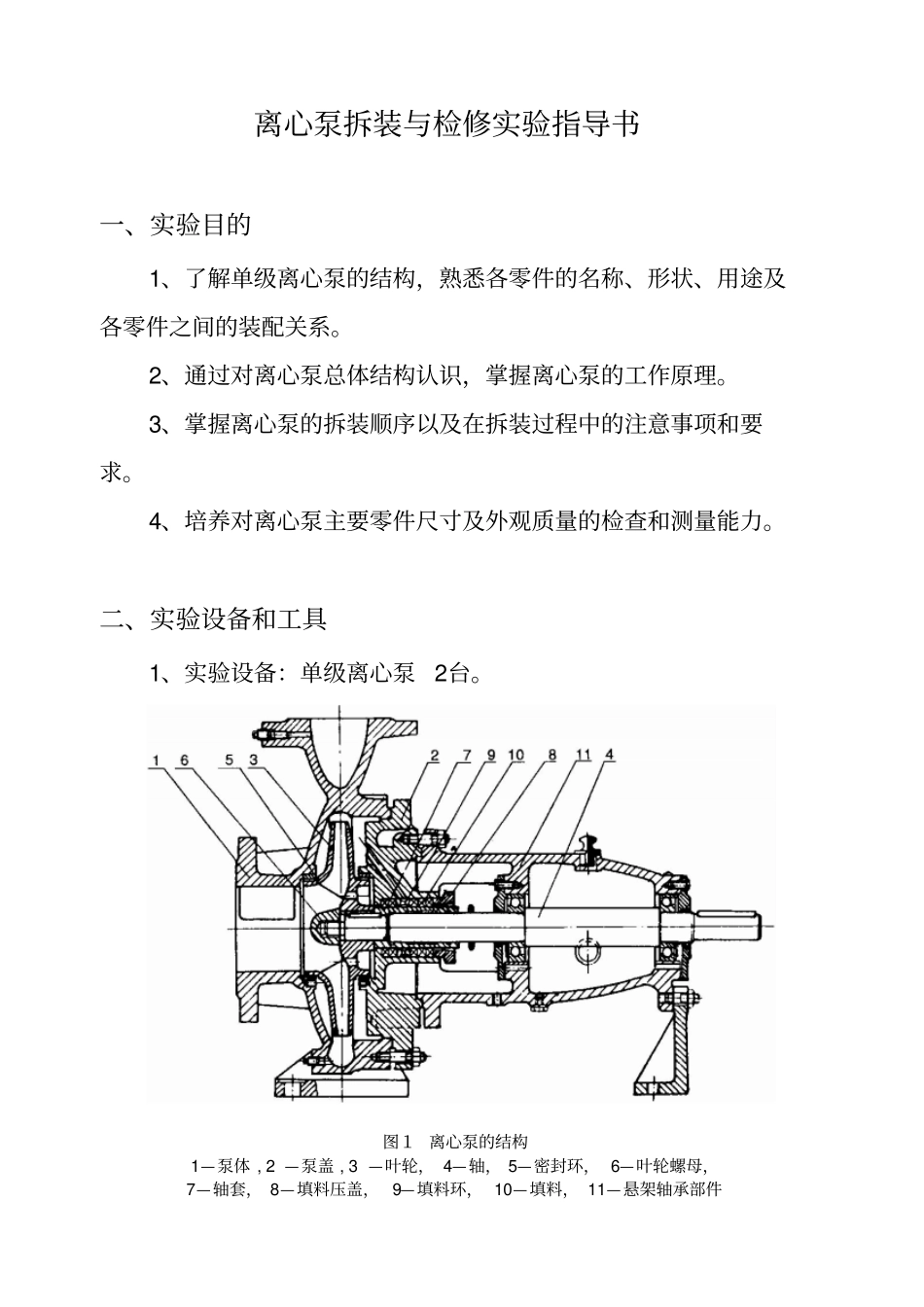

离心泵拆装与检修实验指导书一、实验目的1、了解单级离心泵的结构，熟悉各零件的名称、形状、用途及各零件之间的装配关系
2、通过对离心泵总体结构认识，掌握离心泵的工作原理
3、掌握离心泵的拆装顺序以及在拆装过程中的注意事项和要求
4、培养对离心泵主要零件尺寸及外观质量的检查和测量能力

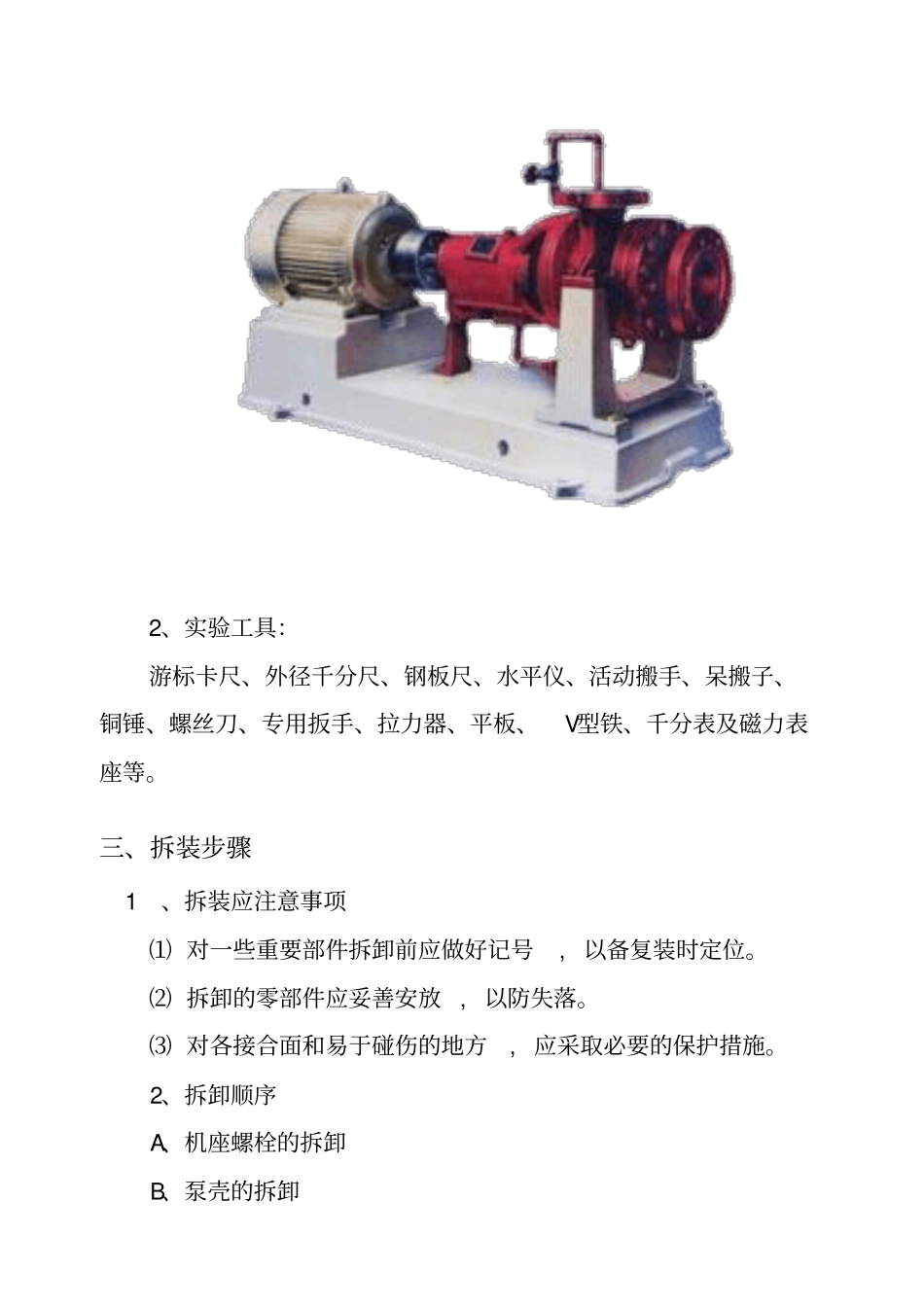

二、实验设备和工具1、实验设备：单级离心泵2台
图１ 离心泵的结构1—泵体 , 2 —泵盖 , 3 —叶轮， 4—轴， 5—密封环， 6—叶轮螺母，7—轴套， 8—填料压盖， 9—填料环， 10—填料， 11—悬架轴承部件2、实验工具：游标卡尺、外径千分尺、钢板尺、水平仪、活动搬手、呆搬子、铜锤、螺丝刀、专用扳手、拉力器、平板、V型铁、千分表及磁力表座等
三、拆装步骤 1、拆装应注意事项⑴ 对一些重要部件拆卸前应做好记号, 以备复装时定位
⑵ 拆卸的零部件应妥善安放, 以防失落
⑶ 对各接合面和易于碰伤的地方, 应采取必要的保护措施

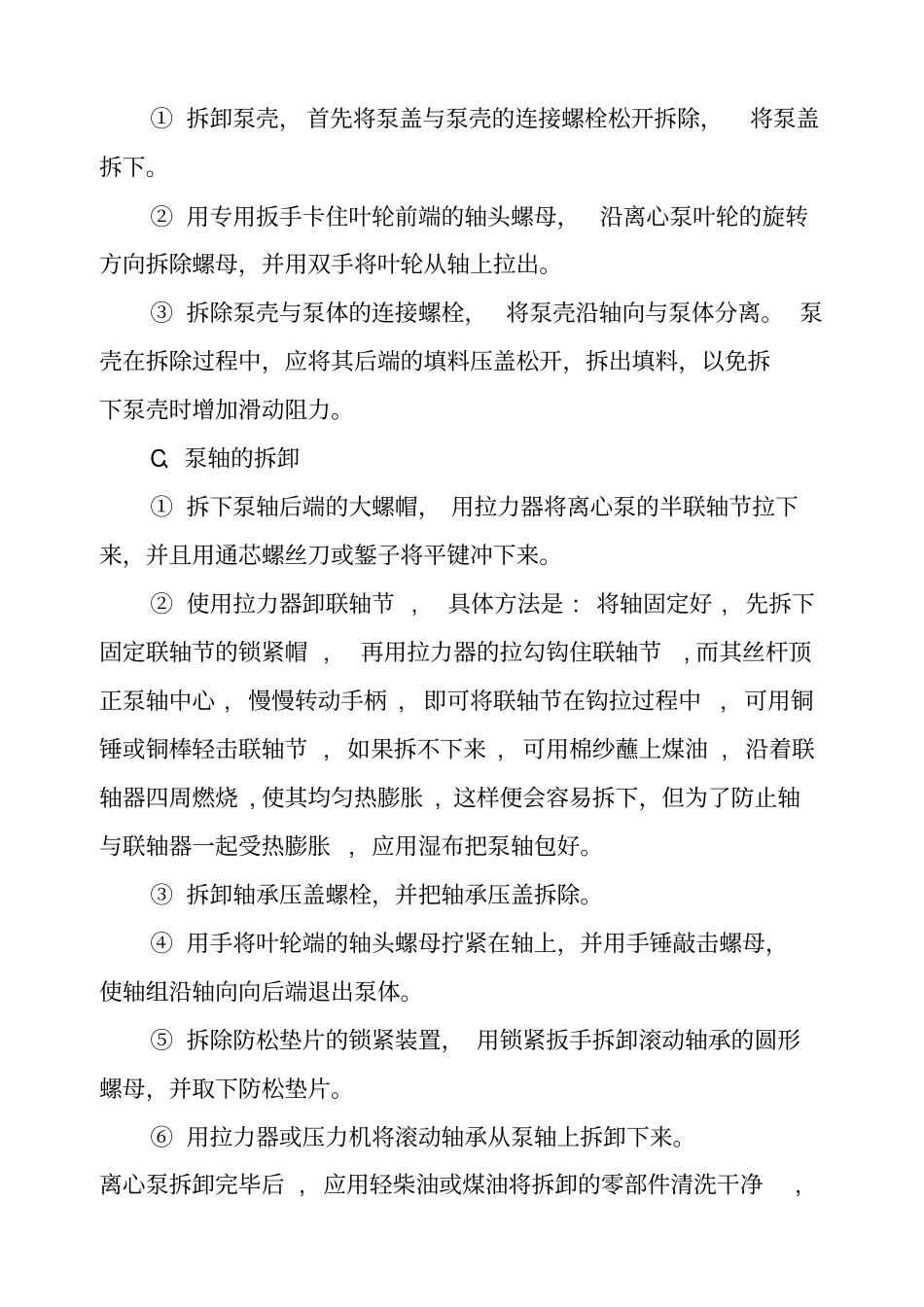

2、拆卸顺序A、机座螺栓的拆卸B、泵壳的拆卸① 拆卸泵壳， 首先将泵盖与泵壳的连接螺栓松开拆除，将泵盖拆下
② 用专用扳手卡住叶轮前端的轴头螺母，沿离心泵叶轮的旋转方向拆除螺母，并用双手将叶轮从轴上拉出
③ 拆除泵壳与泵体的连接螺栓，将泵壳沿轴向与泵体分离
泵壳在拆除过程中，应将其后端的填料压盖松开，拆出填料，以免拆下泵壳时增加滑动阻力
C、泵轴的拆卸① 拆下泵轴后端的大螺帽， 用拉力器将离心泵的半联轴节拉下来，并且用通芯螺丝刀或錾子将平键冲下来
② 使用拉力器卸联轴节 , 具体方法是 : 将轴固定好 , 先拆下固定联轴节的锁紧帽 , 再用拉力器的拉勾钩住联轴节, 而其丝杆顶正泵轴中心 , 慢慢转动手柄 , 即可将联轴节在钩拉过程中, 可用铜锤或铜棒轻击联轴节 , 如果拆不下来 , 可用棉纱蘸上煤油 , 沿着联轴器四周燃烧 , 使其均匀热膨胀 , 这样便会容易拆下，
