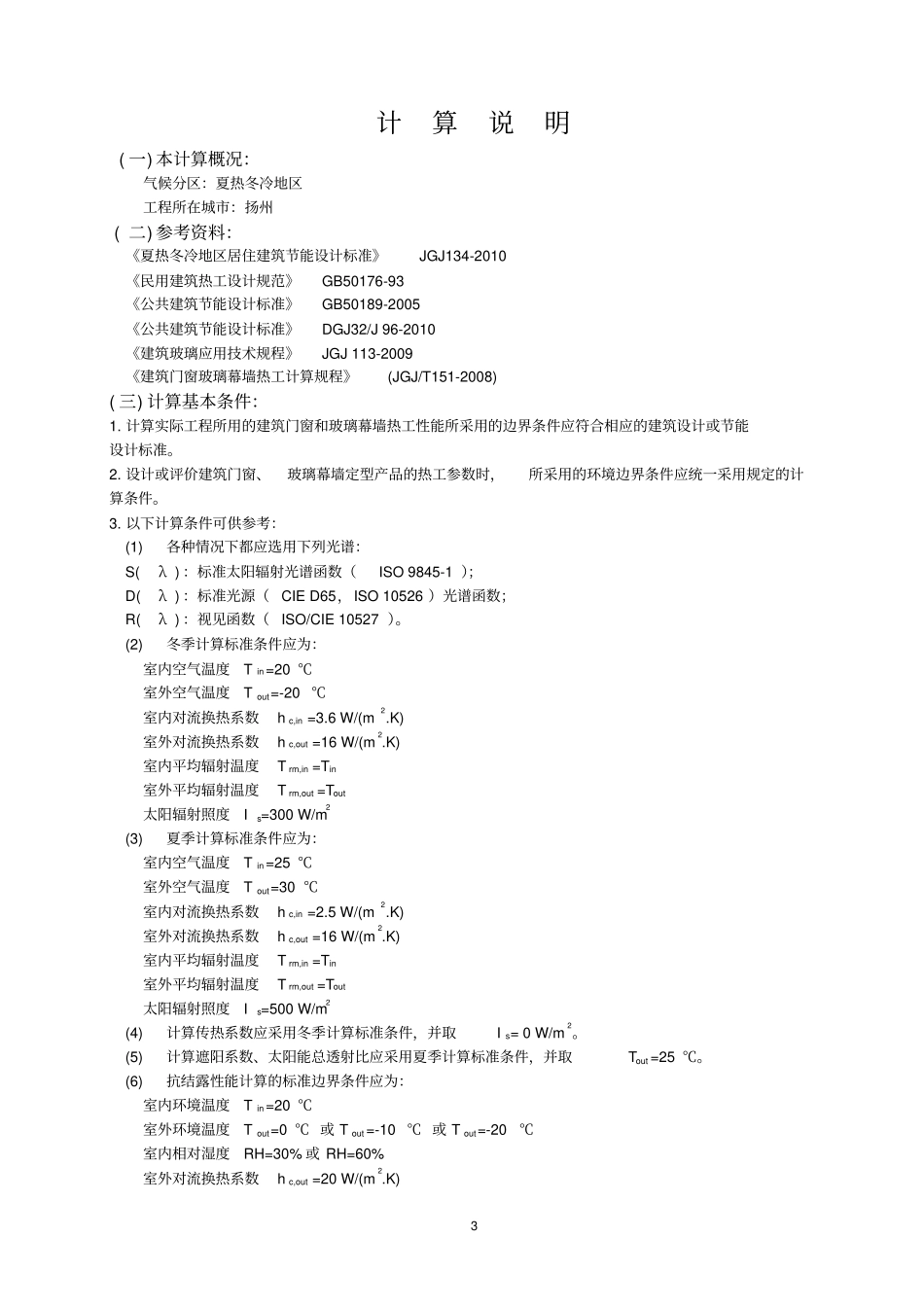

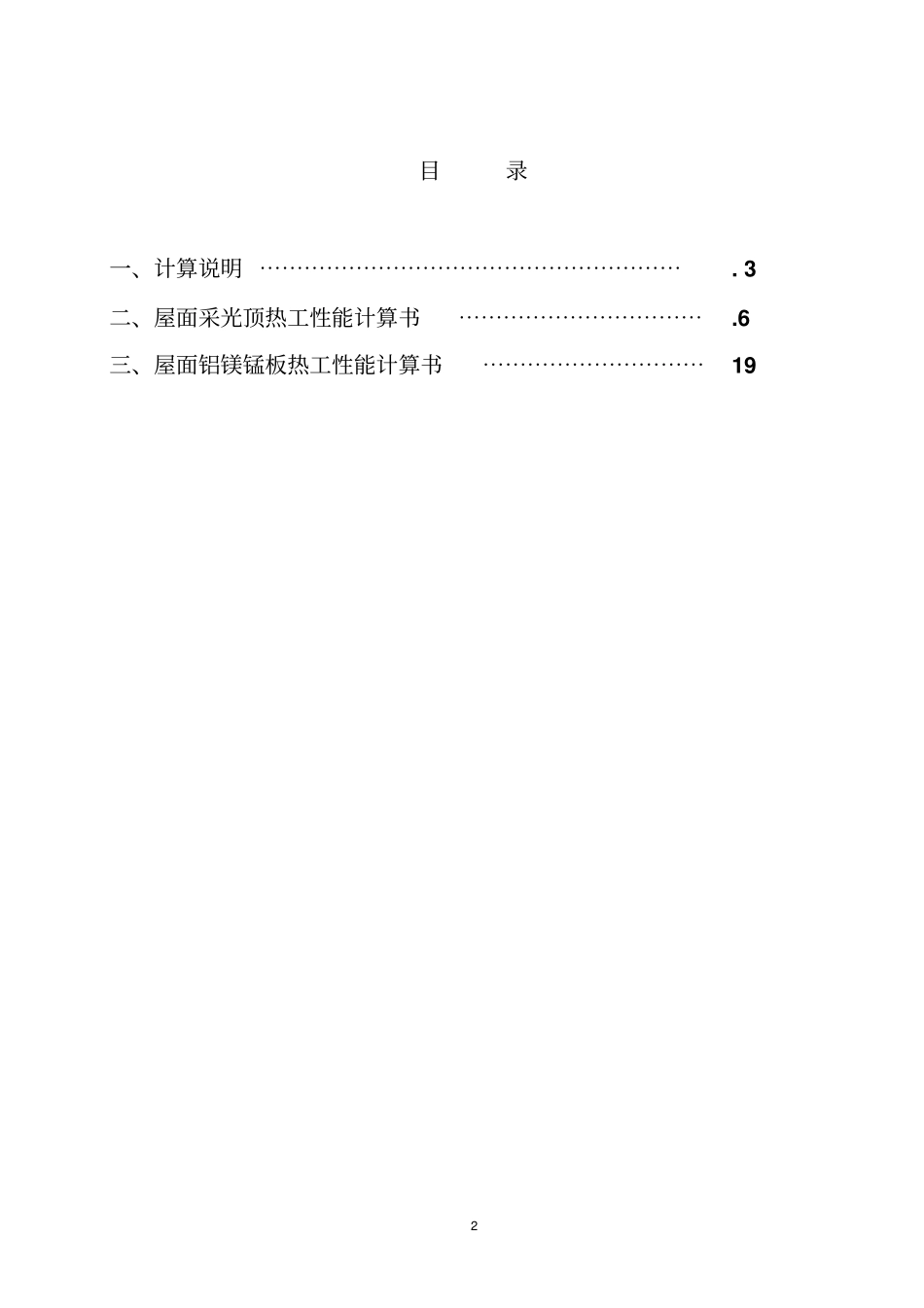

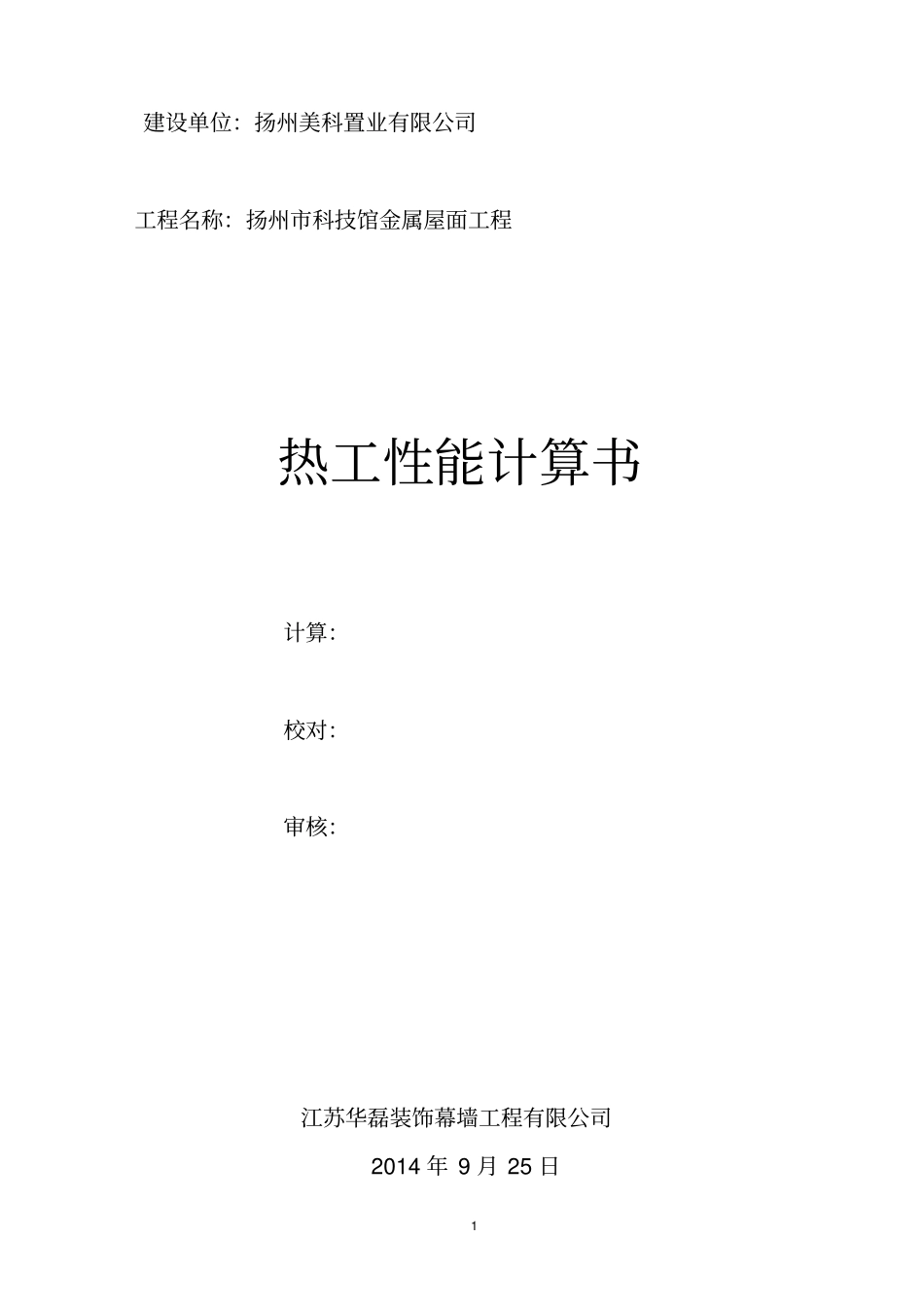

1 建设单位:扬州美科置业有限公司工程名称:扬州市科技馆金属屋面工程热工性能计算书计算:校对:审核:江苏华磊装饰幕墙工程有限公司2014 年 9 月 25 日2 目录一、计算说明 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 3 二、屋面采光顶热工性能计算书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6 三、屋面铝镁锰板热工性能计算书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 3 计算说明( 一) 本计算概况:气候分区:夏热冬冷地区工程所在城市:扬州 ( 二) 参考资料:《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010 《民用建筑热工设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《公共建筑节能设计标准》DGJ32/J 96-2010 《建筑玻璃应用技术规程》JGJ 113-2009 《建筑门窗玻璃幕墙热工计算规程》(JGJ/T151-2008) ( 三) 计算基本条件:1. 计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。2. 设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时,所采用的环境边界条件应统一采用规定的计算条件。3. 以下计算条件可供参考: (1)各种情况下都应选用下列光谱: S(λ ) :标准太阳辐射光谱函数(ISO 9845-1 ); D(λ ) :标准光源( CIE D65,ISO 10526 )光谱函数; R(λ ) :视见函数( ISO/CIE 10527 )。 (2)冬季计算标准条件应为:室内空气温度 T in=20 ℃室外空气温度 T out=-20 ℃室内对流换热系数 h c,in =3.6 W/(m2.K) 室外对流换热系数 h c,out =16 W/(m2.K) 室内平均辐射温度 T rm,in =Tin室外平均辐射温度 T rm,out =Tout太阳辐射照度 Is=300 W/m2 (3)夏季计算标准条件应为:室内空气温度 T in=25 ℃室外空气温度 T out=30 ℃室内对流换热系数 h c,in =2.5 W/(m2.K) 室外对流换热系数 h c,out =16 W/(m2.K) 室内平均辐射温度 T rm,in =Tin室外平均辐射温度 T rm,out =Tout太阳辐射照度 Is=500 W/m2 (4)计算传热系数应采用冬季计算标准条件,并取I s= 0 W/m2。 (5)计算遮阳系数、太阳能总透射比应采用夏季计算标准条件,并取Tout =25 ℃。 (6)抗结露性能计算的标准边界条件应为:室内环境温度 T in=20 ℃室外环境温度 T out=0 ℃ 或 T out =-10 ℃ 或 T out=-20 ℃室内相对湿度 RH=30% 或 RH=60% 室外对流换热系数 h c,out =20 W/(m2.K) 4 室外风速 V=4 m/s (7)计...
