移动操作平台施工方案

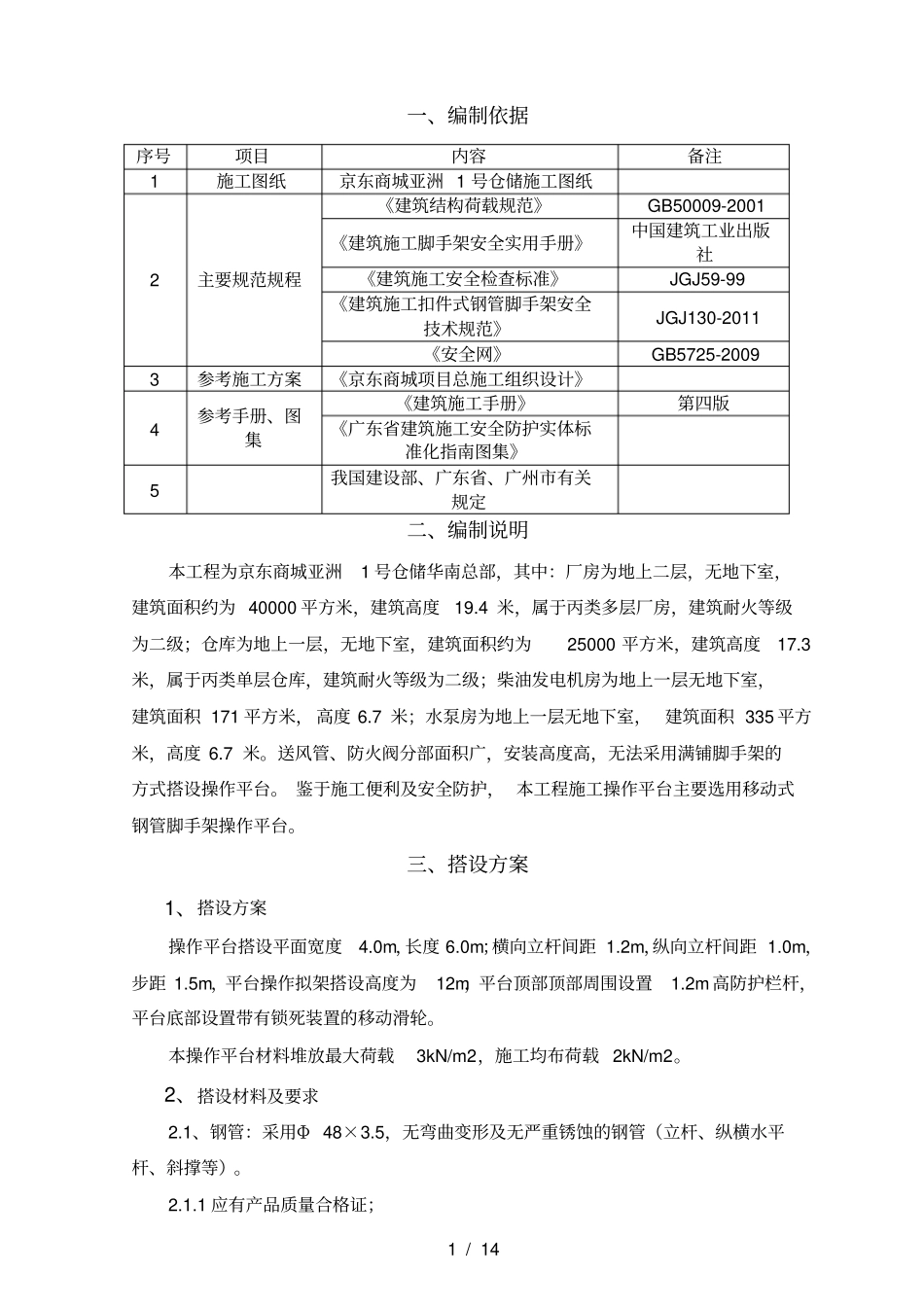

1 / 14 一、编制依据序号项目内容备注1 施工图纸京东商城亚洲 1 号仓储施工图纸2 主要规范规程《建筑结构荷载规范》GB50009-2001 《建筑施工脚手架安全实用手册》中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《安全网》GB5725-2009 3 参考施工方案《京东商城项目总施工组织设计》4 参考手册、图集《建筑施工手册》第四版《广东省建筑施工安全防护实体标准化指南图集》5 我国建设部、广东省、广州市有关规定二、编制说明本工程为京东商城亚洲1 号仓储华南总部，其中：厂房为地上二层，无地下室，建筑面积约为 40000 平方米，建筑高度19.4 米，属于丙类多层厂房，建筑耐火等级为二级；仓库为地上一层，无地下室，建筑面积约为25000 平方米，建筑高度17.3米，属于丙类单层仓库，建筑耐火等级为二级；柴油发电机房为地上一层无地下室，建筑面积 171 平方米， 高度 6.7 米；水泵房为地上一层无地下室， 建筑面积 335 平方米，高度 6.7 米。送风管、防火阀分部面积广，安装高度高，无法采用满铺脚手架的方式搭设操作平台。 鉴于施工便利及安全防护， 本工程施工操作平台主要选用移动式钢管脚手架操作平台。三、搭设方案1、搭设方案操作平台搭设平面宽度4.0m，长度 6.0m；横向立杆间距 1.2m，纵向立杆间距 1.0m，步距 1.5m，平台操作拟架搭设高度为12m，平台顶部顶部周围设置1.2m 高防护栏杆，平台底部设置带有锁死装置的移动滑轮。本操作平台材料堆放最大荷载3kN/m2，施工均布荷载 2kN/m2。2、搭设材料及要求2.1、钢管：采用Φ 48×3.5，无弯曲变形及无严重锈蚀的钢管（立杆、纵横水平杆、斜撑等）。2.1.1 应有产品质量合格证；2 / 14 2.1.2 应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》 (GB/7228)的规定，其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A 级钢的规定。2.1.3 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划通；2.1.4 钢管外径、壁厚、端面的偏差，应符合下表序号项目允许偏差检查工具1 焊接钢管尺寸 (mm)外径-0.5 -0.5 游标卡尺2 钢管两端切斜偏差1.7 塞尺、拐角尺3 钢管外表面锈蚀深度≤0.5 游标卡尺4 钢管弯曲 L≤1.5m ≤5 钢板尺2.2、连结材料：采用钢铸扣件。2.2.1 扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证...
