电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

移动木屋防火措施范本

移动木屋防火措施范本_第1页
1/4
移动木屋防火措施范本_第2页
2/4
移动木屋防火措施范本_第3页
3/4

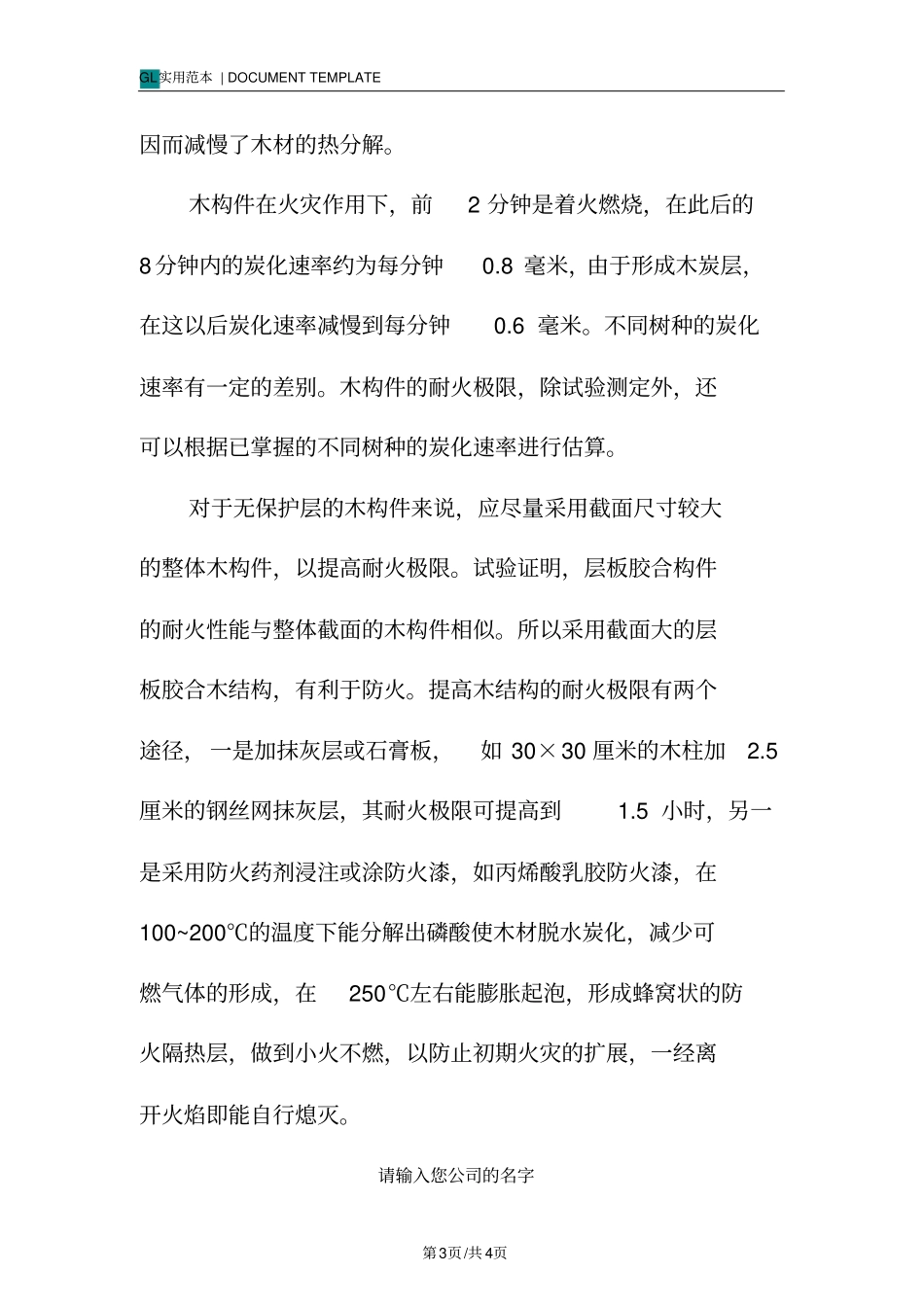

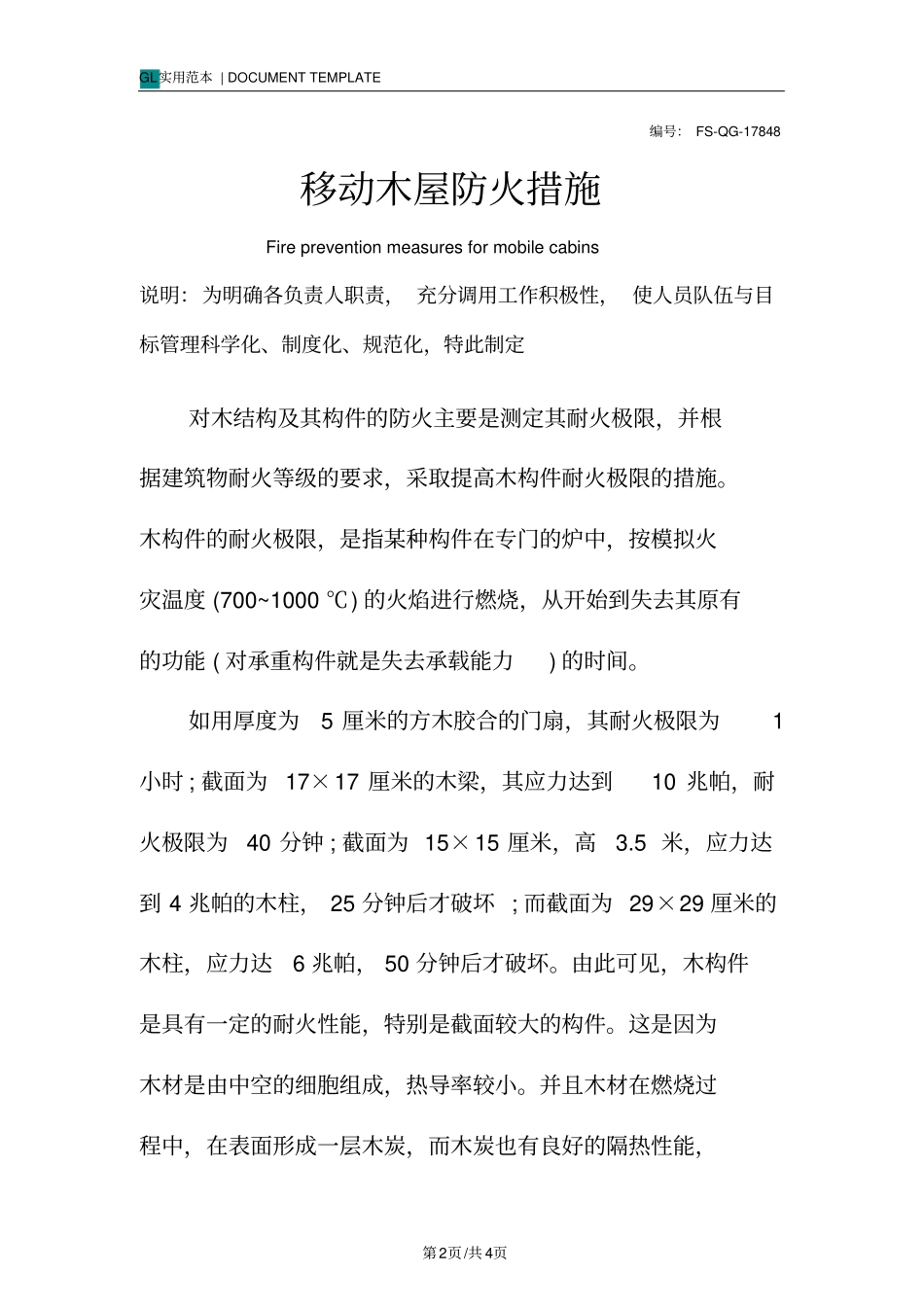

整体解决方案系列移动木屋防火措施(标准、完整、实用、可修改)GL实用范本 | DOCUMENT TEMPLATE 第2页/共 4页编号: FS-QG-17848移动木屋防火措施Fire prevention measures for mobile cabins 说明:为明确各负责人职责, 充分调用工作积极性, 使人员队伍与目标管理科学化、制度化、规范化,特此制定对木结构及其构件的防火主要是测定其耐火极限,并根据建筑物耐火等级的要求,采取提高木构件耐火极限的措施。木构件的耐火极限,是指某种构件在专门的炉中,按模拟火灾温度 (700~1000 ℃) 的火焰进行燃烧,从开始到失去其原有的功能 ( 对承重构件就是失去承载能力) 的时间。如用厚度为5 厘米的方木胶合的门扇,其耐火极限为1小时 ; 截面为 17×17 厘米的木梁,其应力达到10 兆帕,耐火极限为40 分钟 ; 截面为 15×15 厘米,高3.5 米,应力达到 4 兆帕的木柱, 25 分钟后才破坏 ; 而截面为 29×29 厘米的木柱,应力达6 兆帕, 50 分钟后才破坏。由此可见,木构件是具有一定的耐火性能,特别是截面较大的构件。这是因为木材是由中空的细胞组成,热导率较小。并且木材在燃烧过程中,在表面形成一层木炭,而木炭也有良好的隔热性能,GL实用范本 | DOCUMENT TEMPLATE 第3页/共 4页因而减慢了木材的热分解。木构件在火灾作用下,前2 分钟是着火燃烧,在此后的8分钟内的炭化速率约为每分钟0.8 毫米,由于形成木炭层,在这以后炭化速率减慢到每分钟0.6 毫米。不同树种的炭化速率有一定的差别。木构件的耐火极限,除试验测定外,还可以根据已掌握的不同树种的炭化速率进行估算。对于无保护层的木构件来说,应尽量采用截面尺寸较大的整体木构件,以提高耐火极限。试验证明,层板胶合构件的耐火性能与整体截面的木构件相似。所以采用截面大的层板胶合木结构,有利于防火。提高木结构的耐火极限有两个途径, 一是加抹灰层或石膏板,如 30×30 厘米的木柱加2.5厘米的钢丝网抹灰层,其耐火极限可提高到1.5 小时,另一是采用防火药剂浸注或涂防火漆,如丙烯酸乳胶防火漆,在100~200℃的温度下能分解出磷酸使木材脱水炭化,减少可燃气体的形成,在250℃左右能膨胀起泡,形成蜂窝状的防火隔热层,做到小火不燃,以防止初期火灾的扩展,一经离开火焰即能自行熄灭。请输入您公司的名字GL实用范本 | DOCUMENT TEMPLATE 第4页/共 4页Foonshion Design Co., Ltd

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

移动木屋防火措施范本

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
