稳绳、制动绳、悬吊绳选择计算

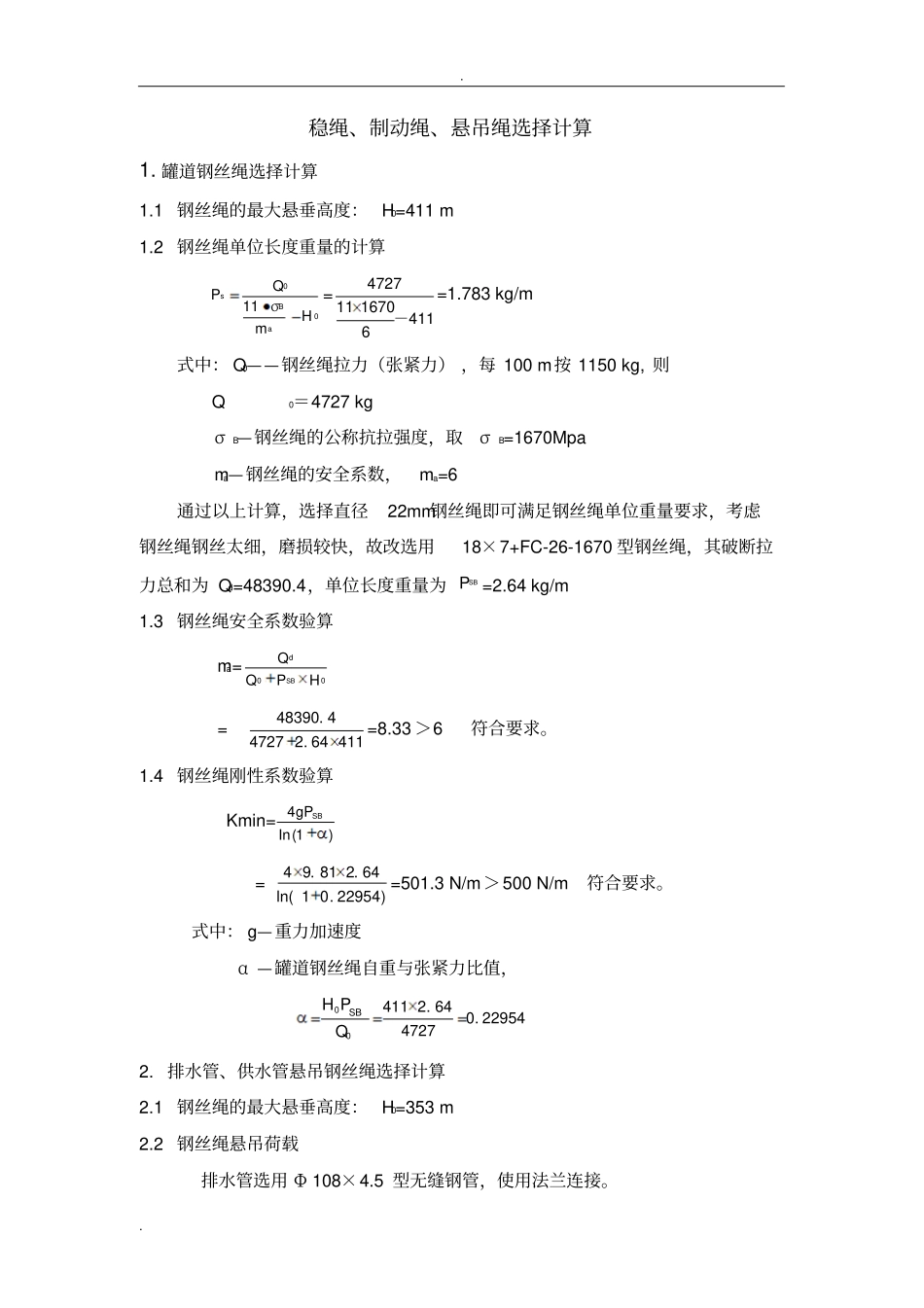

稳绳、制动绳、悬吊绳选择计算_第1页
1/9

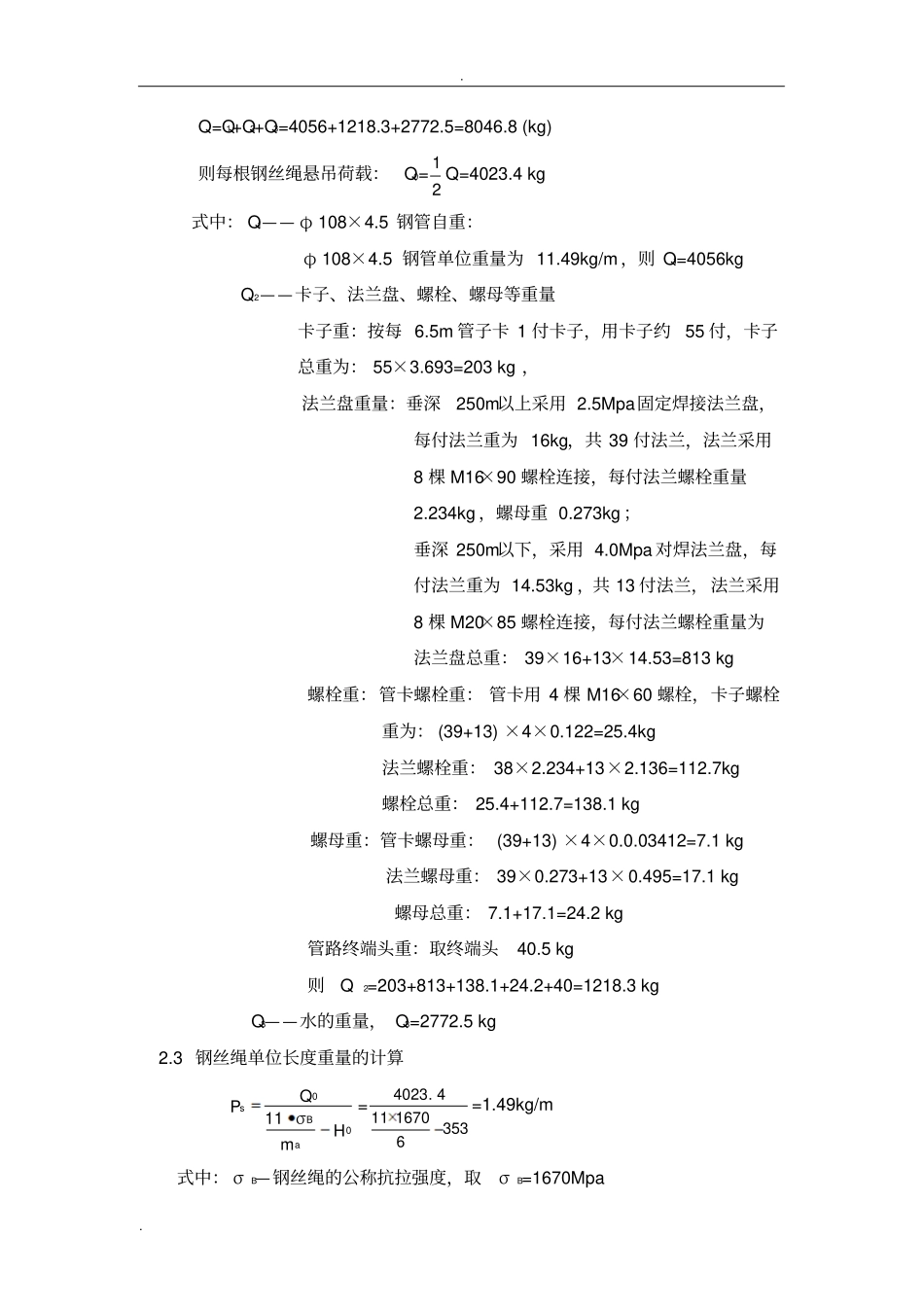

稳绳、制动绳、悬吊绳选择计算_第2页
2/9

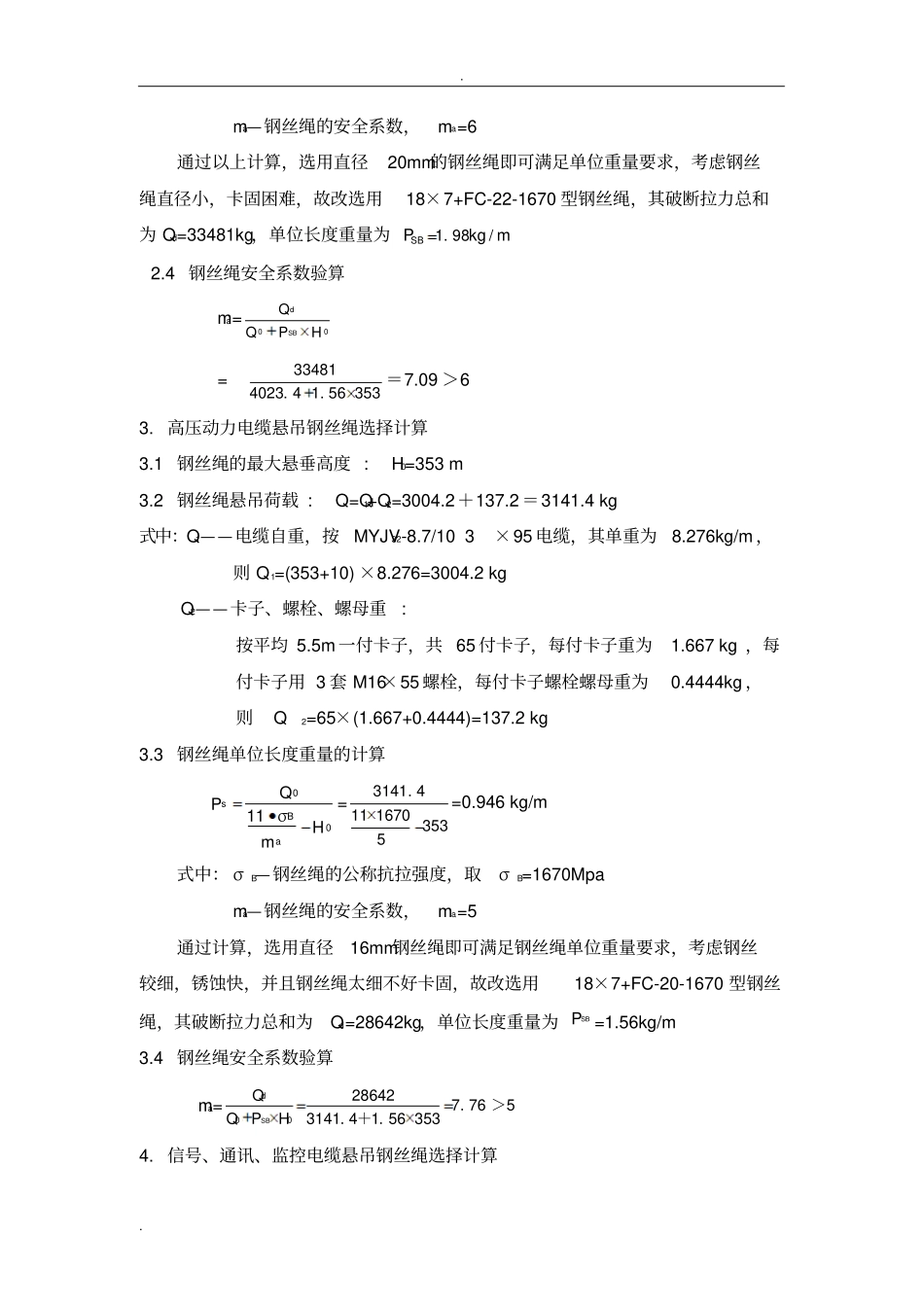

稳绳、制动绳、悬吊绳选择计算_第3页
3/9
. . 稳绳、制动绳、悬吊绳选择计算1. 罐道钢丝绳选择计算1.1 钢丝绳的最大悬垂高度: H0=411 m 1.2 钢丝绳单位长度重量的计算0aB0sHmσ11QP=411-61670114727=1.783 kg/m 式中: Q0——钢丝绳拉力(张紧力) ,每 100 m按 1150 kg, 则 Q0=4727 kg σB—钢丝绳的公称抗拉强度,取σB=1670Mpa ma—钢丝绳的安全系数, ma=6 通过以上计算,选择直径22mm钢丝绳即可满足钢丝绳单位重量要求,考虑钢丝绳钢丝太细,磨损较快,故改选用18×7+FC-26-1670 型钢丝绳,其破断拉力总和为 Qd=48390.4,单位长度重量为SBP =2.64 kg/m 1.3 钢丝绳安全系数验算ma=00dHPQQSB =41164.247274.48390=8.33 >6 符合要求。1.4 钢丝绳刚性系数验算Kmin=)1(4IngPSB =)22954.01ln(64.281.94=501.3 N/m>500 N/m 符合要求。式中: g—重力加速度α —罐道钢丝绳自重与张紧力比值,22954.0472764.241100QPHSB2. 排水管、供水管悬吊钢丝绳选择计算2.1 钢丝绳的最大悬垂高度: H0=353 m 2.2 钢丝绳悬吊荷载排水管选用 Φ 108×4.5 型无缝钢管,使用法兰连接。. . Q=Q1+Q2+Q3=4056+1218.3+2772.5=8046.8 (kg) 则每根钢丝绳悬吊荷载:Q0=21 Q=4023.4 kg 式中: Q1—— φ 108×4.5 钢管自重:φ 108×4.5 钢管单位重量为 11.49kg/m ,则 Q1=4056kg Q2——卡子、法兰盘、螺栓、螺母等重量卡子重:按每 6.5m 管子卡 1 付卡子,用卡子约55 付,卡子总重为: 55×3.693=203 kg ,法兰盘重量:垂深250m以上采用 2.5Mpa固定焊接法兰盘,每付法兰重为 16kg,共 39 付法兰,法兰采用8 棵 M16×90 螺栓连接,每付法兰螺栓重量2.234kg ,螺母重 0.273kg ;垂深 250m以下,采用 4.0Mpa 对焊法兰盘,每付法兰重为 14.53kg ,共 13 付法兰,法兰采用8 棵 M20×85 螺栓连接,每付法兰螺栓重量为法兰盘总重: 39×16+13×14.53=813 kg 螺栓重:管卡螺栓重: 管卡用 4 棵 M16×60 螺栓,卡子螺栓重为: (39+13) ×4×0.122=25.4kg 法兰螺栓重: 38×2.234+13×2.136=112.7kg 螺栓总重: 25.4+112.7=138.1 kg 螺母重:管卡螺母重: (39+13) ×4×0.0.03412=7.1 kg 法兰螺母重: 39×0.273+13×0.495=17.1 kg 螺母总重: 7.1+17.1=24.2 kg 管路终端头重:取终端头40.5 kg 则 Q2=203+813+138.1+24.2+40=1218.3 kg Q3——水的重量, Q3=2772.5 kg 2.3 钢丝绳单位长...
