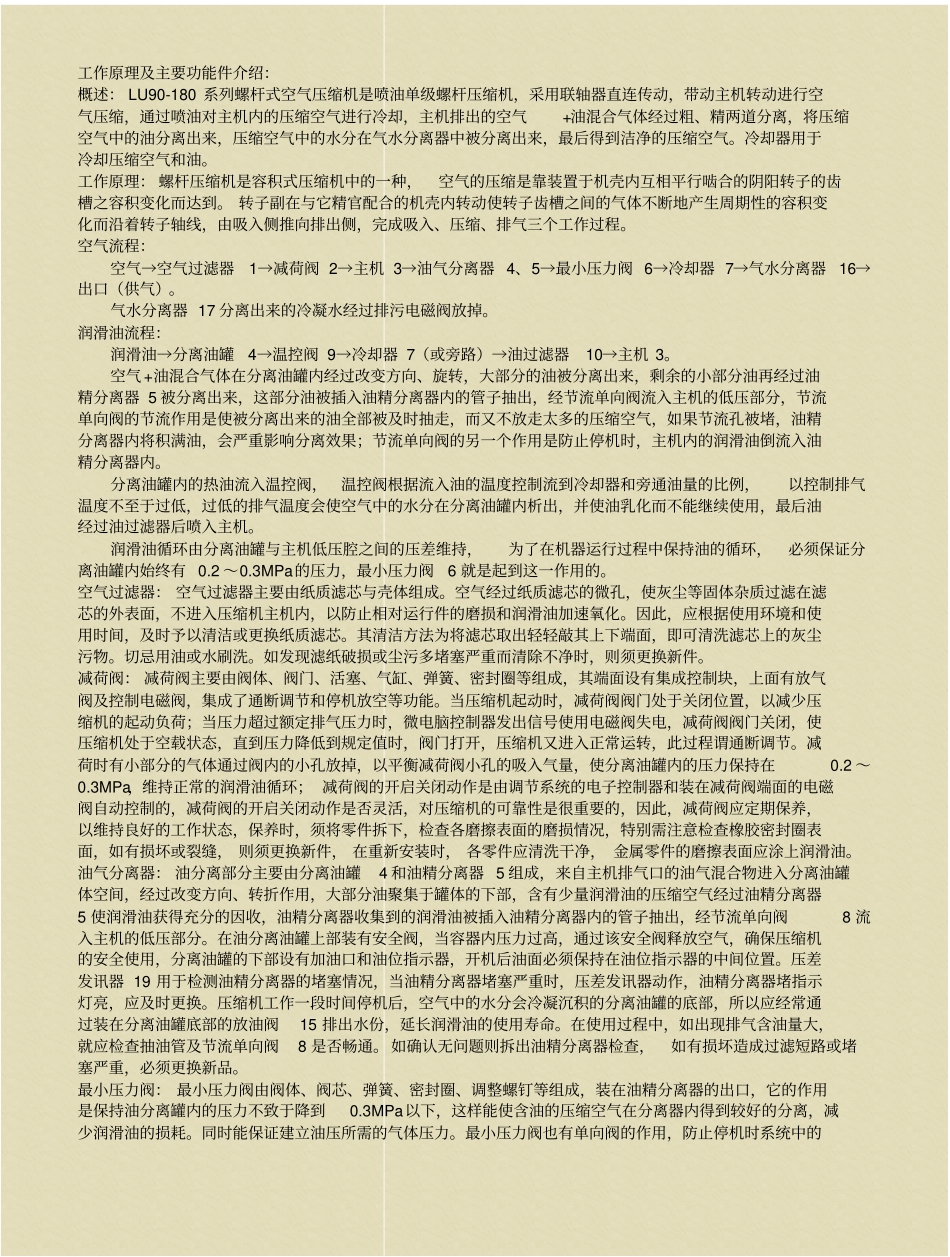

工作原理及主要功能件介绍：概述： LU90-180 系列螺杆式空气压缩机是喷油单级螺杆压缩机，采用联轴器直连传动，带动主机转动进行空气压缩，通过喷油对主机内的压缩空气进行冷却，主机排出的空气+油混合气体经过粗、精两道分离，将压缩空气中的油分离出来，压缩空气中的水分在气水分离器中被分离出来，最后得到洁净的压缩空气。冷却器用于冷却压缩空气和油。工作原理： 螺杆压缩机是容积式压缩机中的一种，空气的压缩是靠装置于机壳内互相平行啮合的阴阳转子的齿槽之容积变化而达到。 转子副在与它精官配合的机壳内转动使转子齿槽之间的气体不断地产生周期性的容积变化而沿着转子轴线，由吸入侧推向排出侧，完成吸入、压缩、排气三个工作过程。空气流程：空气→空气过滤器1→减荷阀 2→主机 3→油气分离器 4、5→最小压力阀 6→冷却器 7→气水分离器16→出口（供气）。气水分离器 17 分离出来的冷凝水经过排污电磁阀放掉。润滑油流程：润滑油→分离油罐4→温控阀 9→冷却器 7（或旁路）→油过滤器10→主机 3。空气 +油混合气体在分离油罐内经过改变方向、旋转，大部分的油被分离出来，剩余的小部分油再经过油精分离器 5 被分离出来，这部分油被插入油精分离器内的管子抽出，经节流单向阀流入主机的低压部分，节流单向阀的节流作用是使被分离出来的油全部被及时抽走，而又不放走太多的压缩空气，如果节流孔被堵，油精分离器内将积满油，会严重影响分离效果；节流单向阀的另一个作用是防止停机时，主机内的润滑油倒流入油精分离器内。分离油罐内的热油流入温控阀，温控阀根据流入油的温度控制流到冷却器和旁通油量的比例，以控制排气温度不至于过低，过低的排气温度会使空气中的水分在分离油罐内析出，并使油乳化而不能继续使用，最后油经过油过滤器后喷入主机。润滑油循环由分离油罐与主机低压腔之间的压差维持，为了在机器运行过程中保持油的循环，必须保证分离油罐内始终有 0.2 ～0.3MPa的压力，最小压力阀6 就是起到这一作用的。空气过滤器： 空气过滤器主要由纸质滤芯与壳体组成。空气经过纸质滤芯的微孔，使灰尘等固体杂质过滤在滤芯的外表面，不进入压缩机主机内，以防止相对运行件的磨损和润滑油加速氧化。因此，应根据使用环境和使用时间，及时予以清洁或更换纸质滤芯。其清洁方法为将滤芯取出轻轻敲其上下端面，即可清洗滤芯上的灰尘污物。切忌用油或水刷洗。如发现滤纸破损或尘污多堵塞严重而清除不净时，则须更换新...
