空调系统安装工程施工专业技术方案与措施

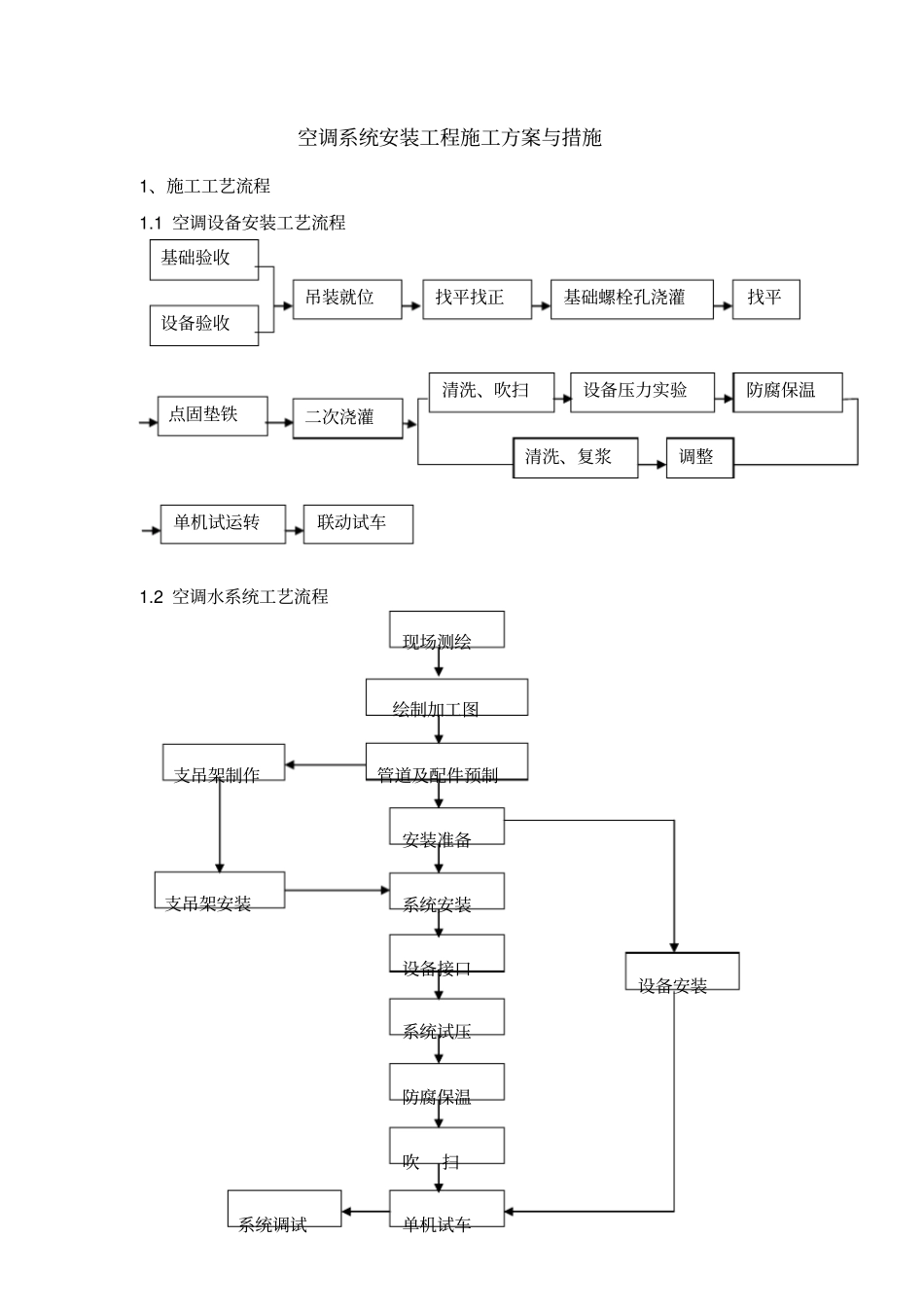

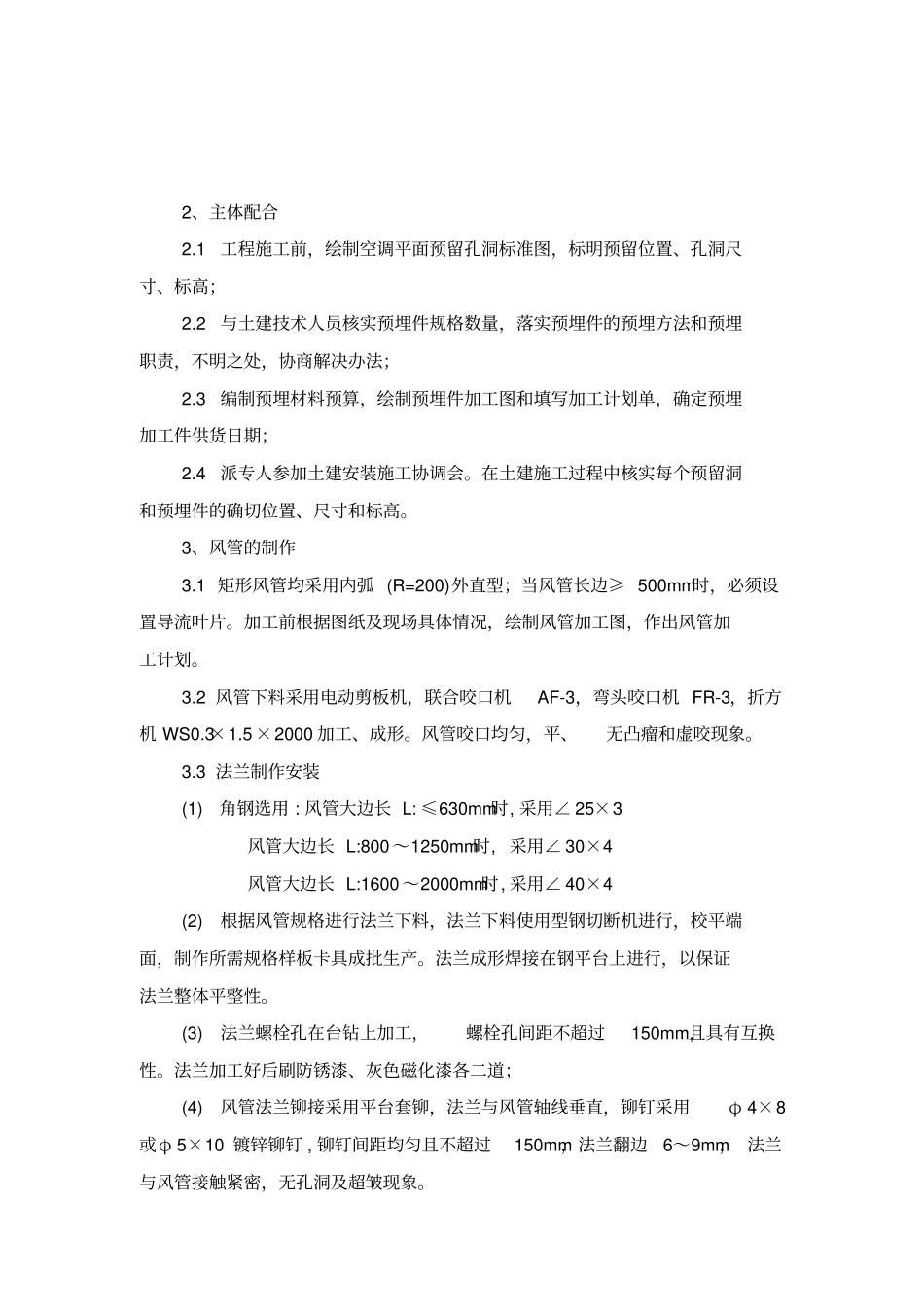

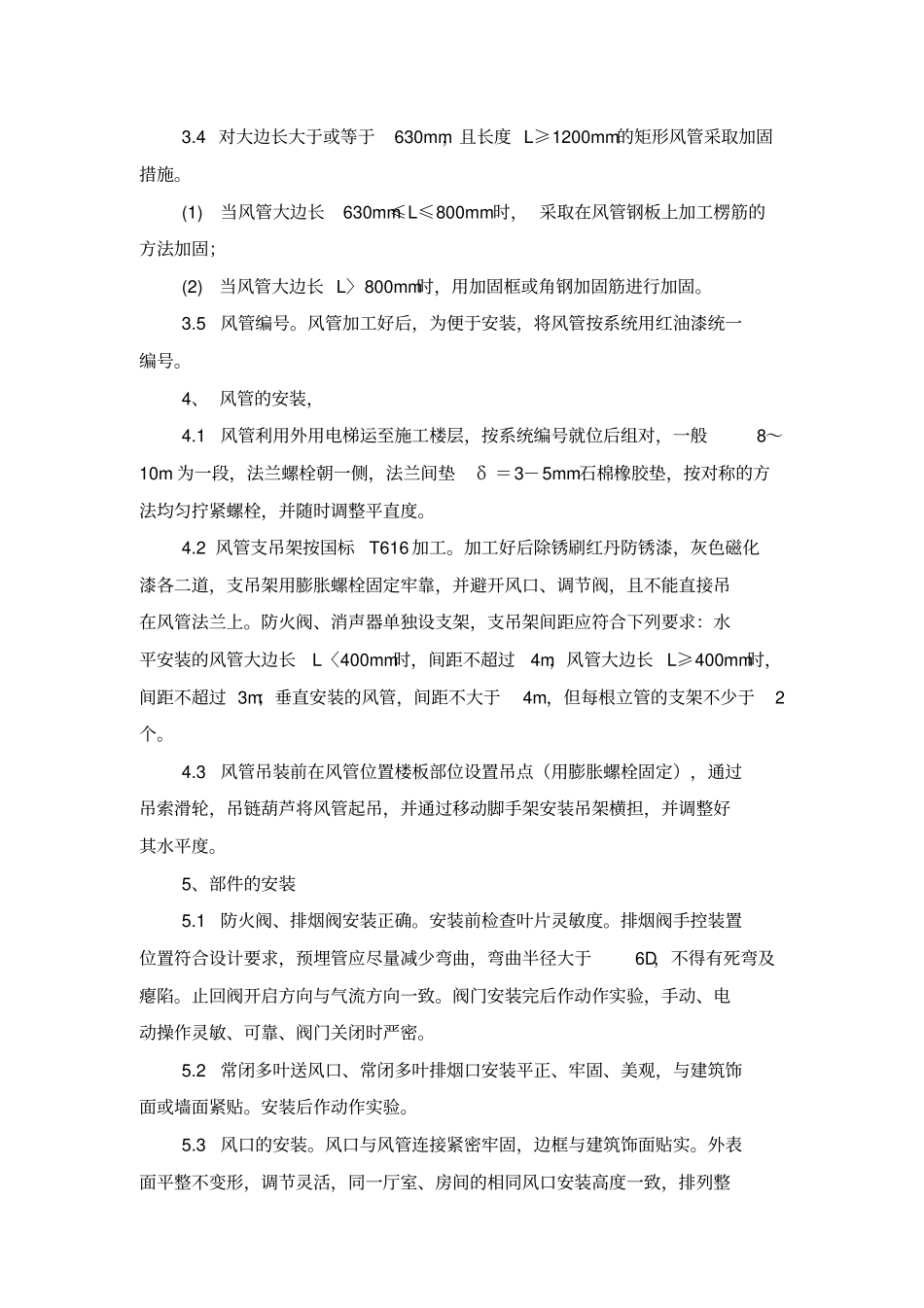

空调系统安装工程施工方案与措施1、施工工艺流程1.1 空调设备安装工艺流程1.2 空调水系统工艺流程安装准备管道及配件预制系统安装支吊架安装支吊架制作现场测绘绘制加工图设备接口系统试压防腐保温设备安装单机试车吹扫系统调试基础验收设备验收吊装就位找平找正找平点固垫铁基础螺栓孔浇灌二次浇灌清洗、吹扫清洗、复浆设备压力实验调整防腐保温单机试运转联动试车2、主体配合2.1工程施工前，绘制空调平面预留孔洞标准图，标明预留位置、孔洞尺寸、标高；2.2 与土建技术人员核实预埋件规格数量，落实预埋件的预埋方法和预埋职责，不明之处，协商解决办法；2.3 编制预埋材料预算，绘制预埋件加工图和填写加工计划单，确定预埋加工件供货日期；2.4 派专人参加土建安装施工协调会。在土建施工过程中核实每个预留洞和预埋件的确切位置、尺寸和标高。3、风管的制作3.1 矩形风管均采用内弧 (R=200)外直型；当风管长边≥ 500mm时，必须设置导流叶片。加工前根据图纸及现场具体情况，绘制风管加工图，作出风管加工计划。3.2 风管下料采用电动剪板机，联合咬口机AF-3，弯头咬口机 FR-3，折方机 WS0.3×1.5 ×2000 加工、成形。风管咬口均匀，平、无凸瘤和虚咬现象。3.3 法兰制作安装(1) 角钢选用 : 风管大边长 L: ≤630mm时, 采用∠ 25×3 风管大边长 L:800 ～1250mm时, 采用∠ 30×4 风管大边长 L:1600 ～2000mm时, 采用∠ 40×4 (2) 根据风管规格进行法兰下料，法兰下料使用型钢切断机进行，校平端面，制作所需规格样板卡具成批生产。法兰成形焊接在钢平台上进行，以保证法兰整体平整性。(3) 法兰螺栓孔在台钻上加工，螺栓孔间距不超过150mm,且具有互换性。法兰加工好后刷防锈漆、灰色磁化漆各二道；(4) 风管法兰铆接采用平台套铆，法兰与风管轴线垂直，铆钉采用φ 4×8或φ 5×10 镀锌铆钉 , 铆钉间距均匀且不超过150mm，法兰翻边6～9mm， 法兰与风管接触紧密，无孔洞及超皱现象。3.4 对大边长大于或等于630mm，且长度 L≥1200mm的矩形风管采取加固措施。(1) 当风管大边长630mm≤L≤800mm时， 采取在风管钢板上加工楞筋的方法加固；(2) 当风管大边长 L〉800mm时，用加固框或角钢加固筋进行加固。3.5风管编号。风管加工好后，为便于安装，将风管按系统用红油漆统一编号。4、 风管的安装，4.1风管利用外用电梯运至施工楼层，按系统编号就位后组对，一般8～10m 为一段，法兰螺栓朝一侧，法兰间垫δ ＝3...
