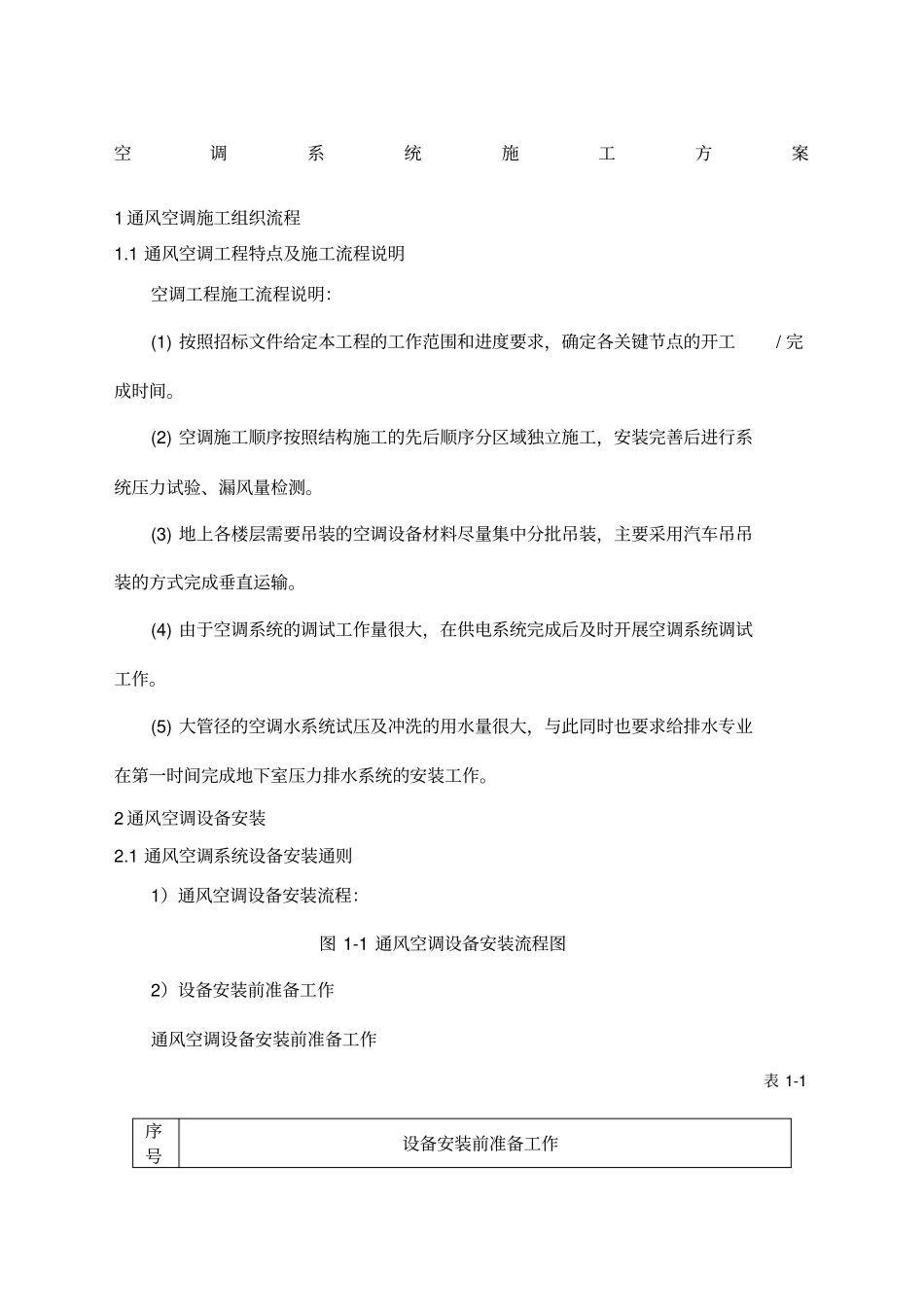

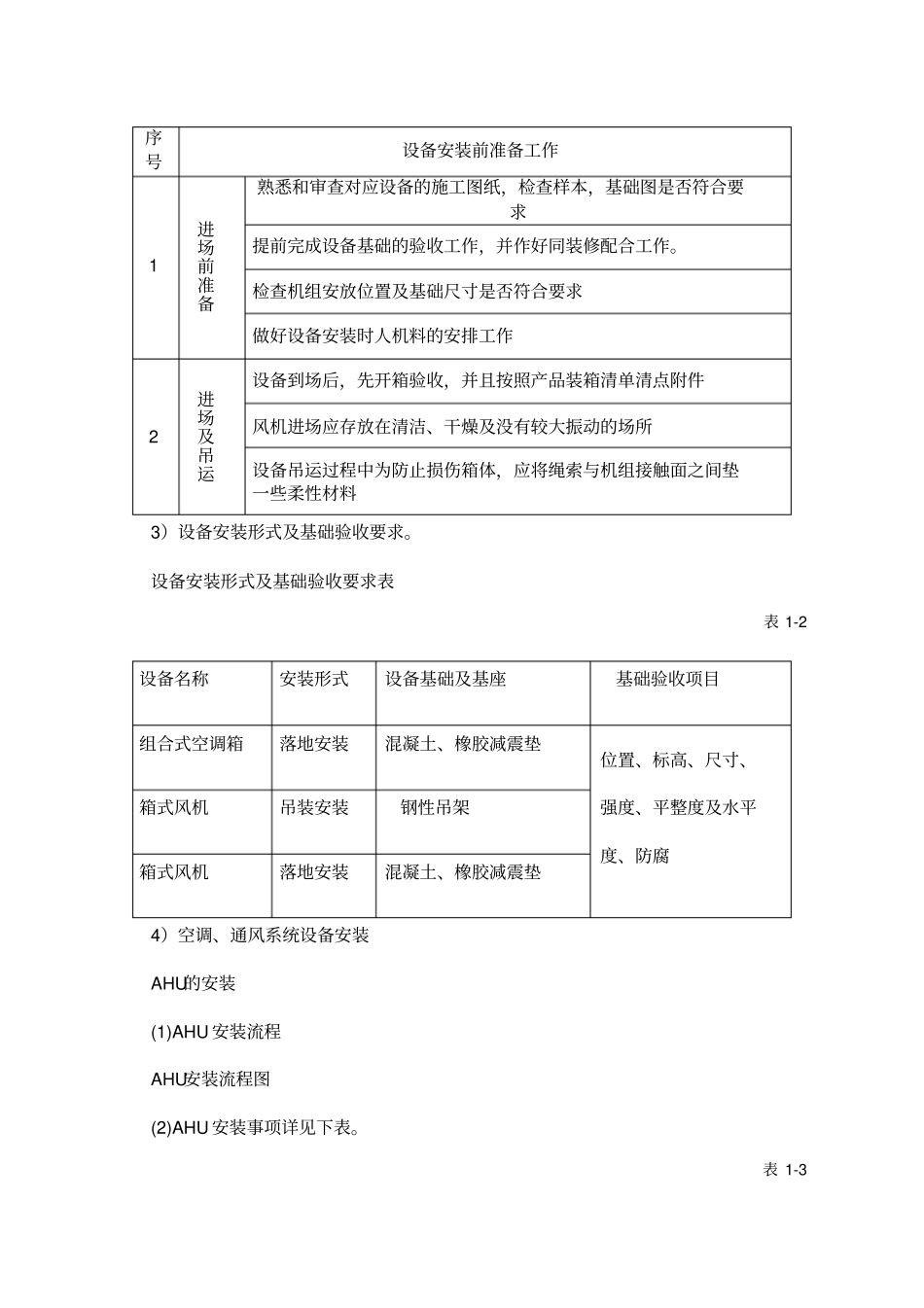

空调系统施工方案1 通风空调施工组织流程1.1 通风空调工程特点及施工流程说明空调工程施工流程说明:(1) 按照招标文件给定本工程的工作范围和进度要求,确定各关键节点的开工/ 完成时间。(2) 空调施工顺序按照结构施工的先后顺序分区域独立施工,安装完善后进行系统压力试验、漏风量检测。(3) 地上各楼层需要吊装的空调设备材料尽量集中分批吊装,主要采用汽车吊吊装的方式完成垂直运输。(4) 由于空调系统的调试工作量很大,在供电系统完成后及时开展空调系统调试工作。(5) 大管径的空调水系统试压及冲洗的用水量很大,与此同时也要求给排水专业在第一时间完成地下室压力排水系统的安装工作。2 通风空调设备安装2.1 通风空调系统设备安装通则1)通风空调设备安装流程:图 1-1 通风空调设备安装流程图2)设备安装前准备工作通风空调设备安装前准备工作表 1-1 序号设备安装前准备工作序号设备安装前准备工作1 进场前准备熟悉和审查对应设备的施工图纸,检查样本,基础图是否符合要求提前完成设备基础的验收工作,并作好同装修配合工作。检查机组安放位置及基础尺寸是否符合要求做好设备安装时人机料的安排工作2 进场及吊运设备到场后,先开箱验收,并且按照产品装箱清单清点附件风机进场应存放在清洁、干燥及没有较大振动的场所设备吊运过程中为防止损伤箱体,应将绳索与机组接触面之间垫一些柔性材料3)设备安装形式及基础验收要求。设备安装形式及基础验收要求表表 1-2 设备名称安装形式设备基础及基座基础验收项目组合式空调箱落地安装混凝土、橡胶减震垫位置、标高、尺寸、强度、平整度及水平度、防腐箱式风机吊装安装钢性吊架箱式风机落地安装混凝土、橡胶减震垫4)空调、通风系统设备安装AHU的安装(1)AHU 安装流程AHU安装流程图(2)AHU 安装事项详见下表。表 1-3 AHU组装示意图AHU段间连接安装示意图AHU正压段间连接安装示意图符号说明:1- 垫圈 2- 框条连接螺母 3- 段间连接板 4- 段间密封条 5- 底座连接螺母 6- 机组底座 7- 底座连接螺栓 8- 平垫圈 9- 自攻螺钉 10- 定位板 11- 框条 12- 面板空调机组( AHU)水管道连接示意图符号说明:1-软连接2-压力表3-温度计4-蝶阀5-电动平衡阀6-过滤器7-泄水阀8-空调机组9-减振垫10- 旁通管(3) 设备安装注意事项a) 设备就位的先后顺序,应由里向外。b) 设备的减震形式及位置正确。c) 设备进出口与风管软连接形式正确。d) 设备不得承担外接管道的重...
