空间规划研发设计系统用户手册

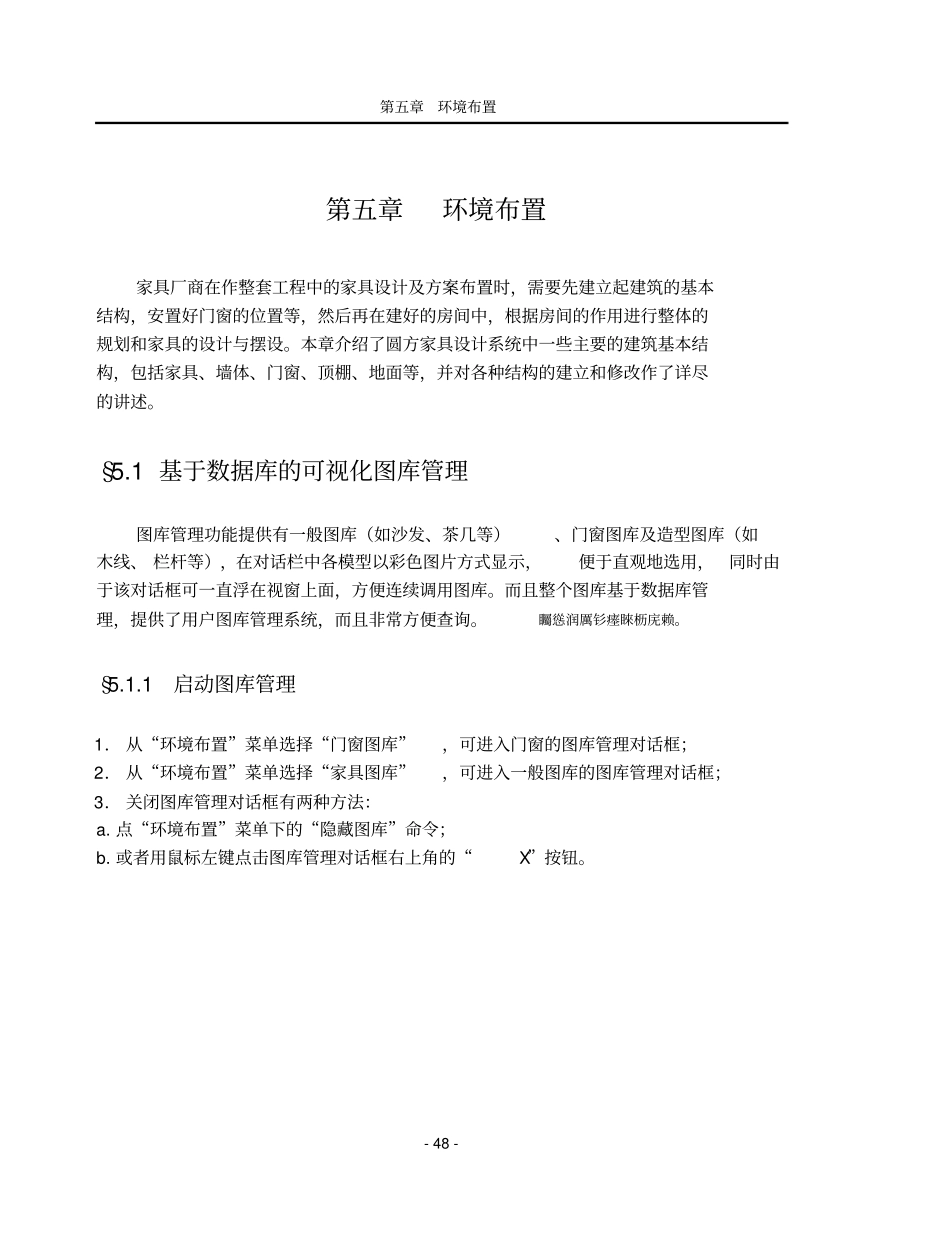

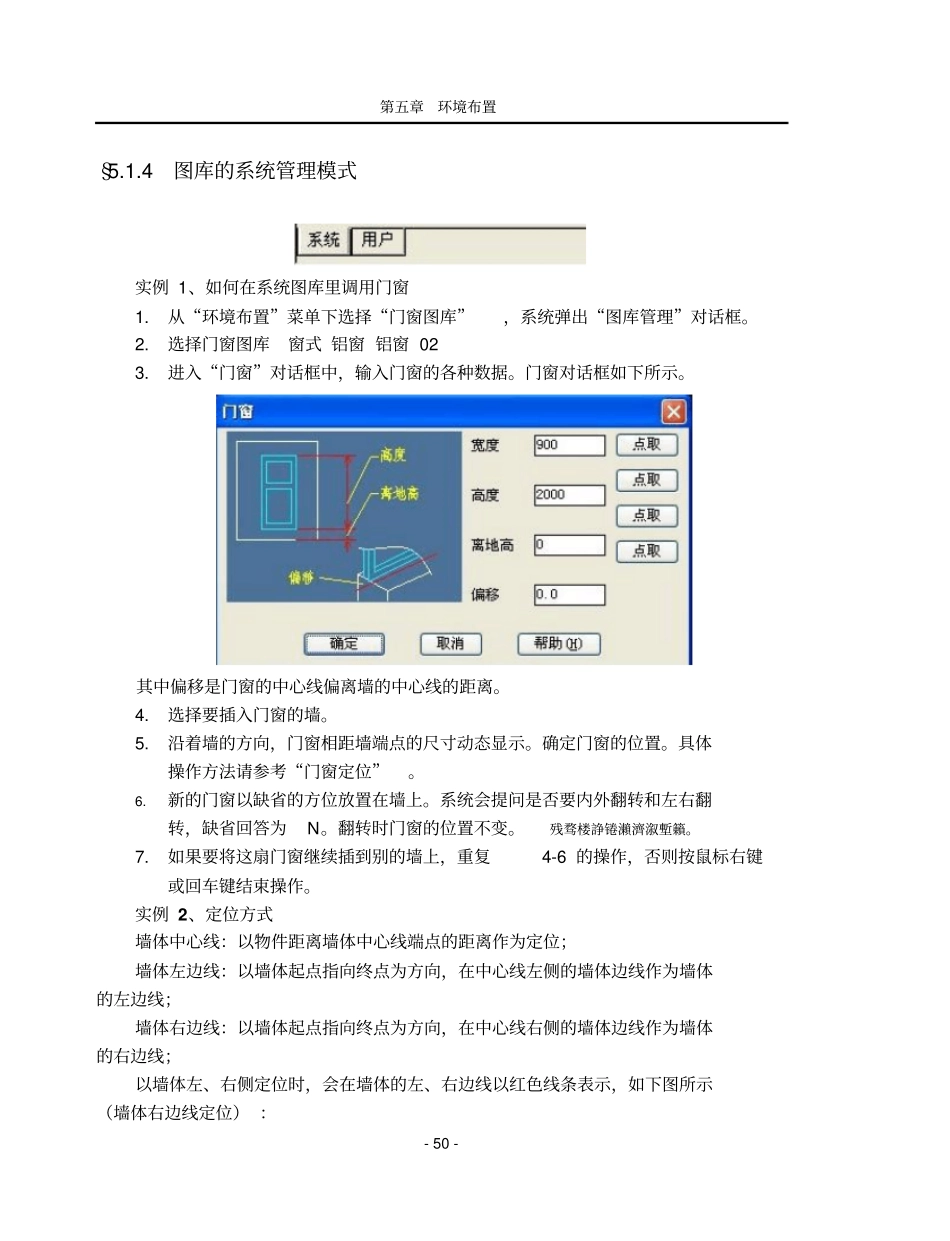

第五章环境布置- 48 - 第五章环境布置家具厂商在作整套工程中的家具设计及方案布置时，需要先建立起建筑的基本结构，安置好门窗的位置等，然后再在建好的房间中，根据房间的作用进行整体的规划和家具的设计与摆设。本章介绍了圆方家具设计系统中一些主要的建筑基本结构，包括家具、墙体、门窗、顶棚、地面等，并对各种结构的建立和修改作了详尽的讲述。§5.1 基于数据库的可视化图库管理图库管理功能提供有一般图库（如沙发、茶几等）、门窗图库及造型图库（如木线、 栏杆等），在对话栏中各模型以彩色图片方式显示，便于直观地选用，同时由于该对话框可一直浮在视窗上面，方便连续调用图库。而且整个图库基于数据库管理，提供了用户图库管理系统，而且非常方便查询。矚慫润厲钐瘗睞枥庑赖。§5.1.1 启动图库管理1． 从“环境布置”菜单选择“门窗图库”，可进入门窗的图库管理对话框；2． 从“环境布置”菜单选择“家具图库”，可进入一般图库的图库管理对话框；3． 关闭图库管理对话框有两种方法：a. 点“环境布置”菜单下的“隐藏图库”命令；b. 或者用鼠标左键点击图库管理对话框右上角的“X”按钮。第五章环境布置- 49 - §5.1.2 图库管理对话框图库管理对话框由图库预览区、目录栏、参数栏和“图标大小”按钮组成。§5.1.3 图库的调用方法在图库管理的列表栏中用鼠标左键双击（快速连击两下）所需要的模型图标，在视窗中根据系统提示进行余下的操作。聞創沟燴鐺險爱氇谴净。第五章环境布置- 50 - §5.1.4 图库的系统管理模式实例 1、如何在系统图库里调用门窗1.从“环境布置”菜单下选择“门窗图库”，系统弹出“图库管理”对话框。2.选择门窗图库窗式 铝窗 铝窗 02 3.进入“门窗”对话框中，输入门窗的各种数据。门窗对话框如下所示。其中偏移是门窗的中心线偏离墙的中心线的距离。4.选择要插入门窗的墙。5.沿着墙的方向，门窗相距墙端点的尺寸动态显示。确定门窗的位置。具体操作方法请参考“门窗定位”。6.新的门窗以缺省的方位放置在墙上。系统会提问是否要内外翻转和左右翻转，缺省回答为N。翻转时门窗的位置不变。残骛楼諍锩瀨濟溆塹籟。7.如果要将这扇门窗继续插到别的墙上，重复4-6 的操作，否则按鼠标右键或回车键结束操作。实例 2、定位方式墙体中心线：以物件距离墙体中心线端点的距离作为定位；墙体左边线：以墙体起点指向终点为方向，在中心线左侧的墙体边线作为墙体的左边线；墙体右边线：以墙体起...
