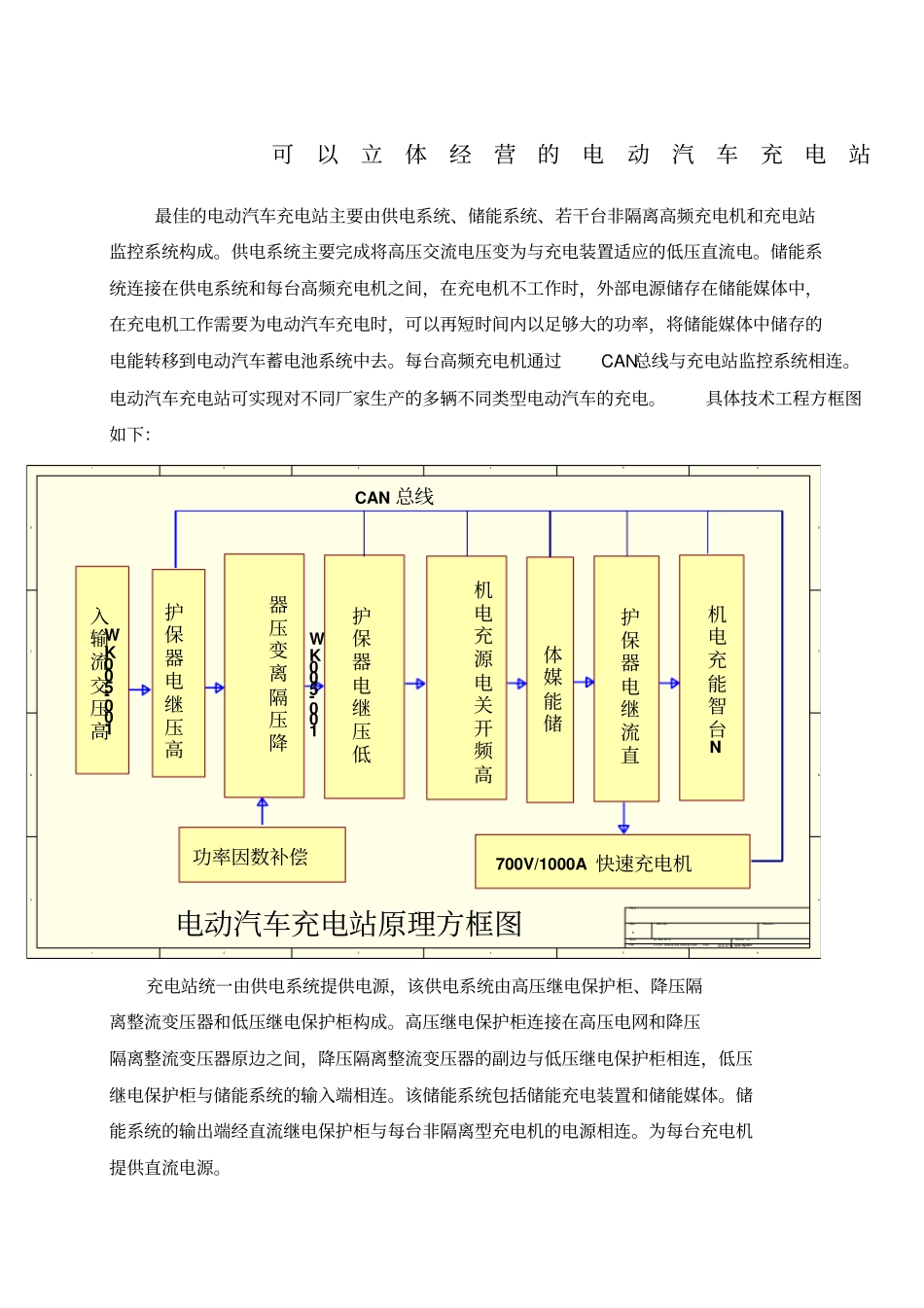

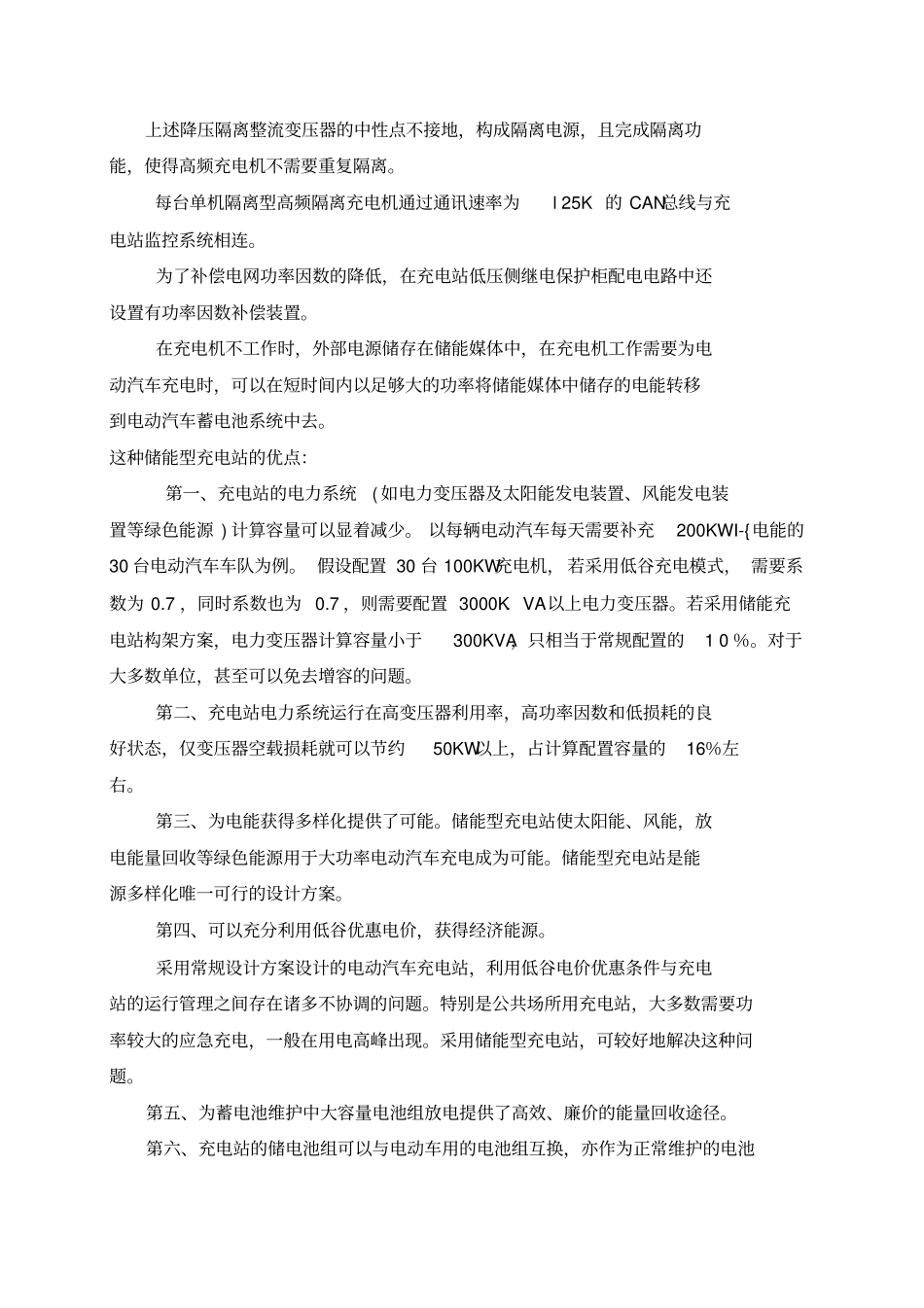

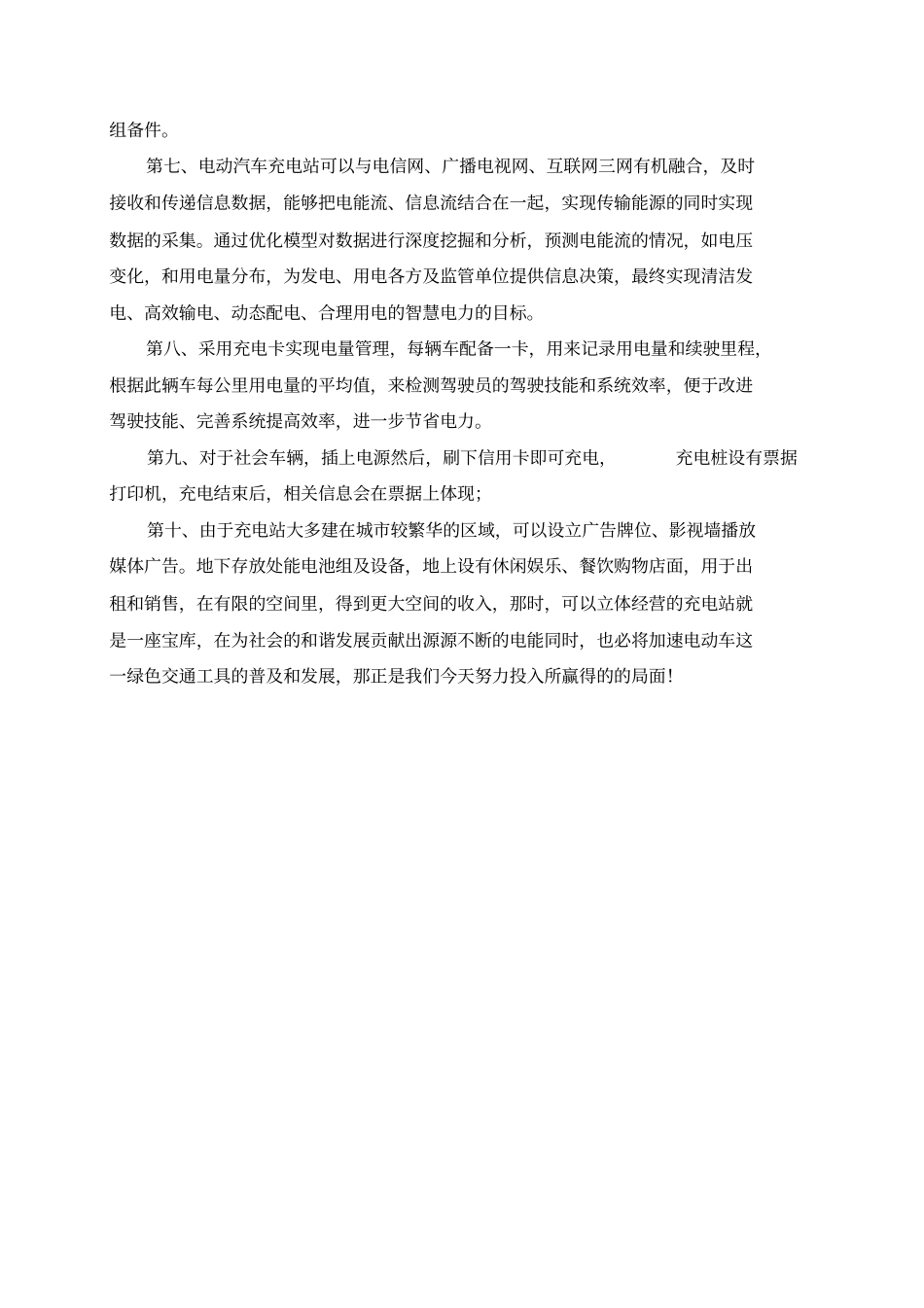

123456ABCD654321DCBATitl eNum berRevisionSizeBDate:30- Mar-2010She et of FileC:\Doc uments and Settings\Administr桌面充电 站方 案.DdbDra wn By:高压交流输入高压继电器保护低压继电器保护100-500KW降压隔离变压器功率因数补偿100-500KW高频开关电源充电机储能媒体直流继电器保护N台智能充电机700V/1000A 快速充电机电动汽车充电站原理方框图CAN 总线可以立体经营的电动汽车充电站最佳的电动汽车充电站主要由供电系统、储能系统、若干台非隔离高频充电机和充电站监控系统构成。供电系统主要完成将高压交流电压变为与充电装置适应的低压直流电。储能系统连接在供电系统和每台高频充电机之间，在充电机不工作时，外部电源储存在储能媒体中，在充电机工作需要为电动汽车充电时，可以再短时间内以足够大的功率，将储能媒体中储存的电能转移到电动汽车蓄电池系统中去。每台高频充电机通过CAN总线与充电站监控系统相连。电动汽车充电站可实现对不同厂家生产的多辆不同类型电动汽车的充电。具体技术工程方框图如下：充电站统一由供电系统提供电源，该供电系统由高压继电保护柜、降压隔离整流变压器和低压继电保护柜构成。高压继电保护柜连接在高压电网和降压隔离整流变压器原边之间，降压隔离整流变压器的副边与低压继电保护柜相连，低压继电保护柜与储能系统的输入端相连。该储能系统包括储能充电装置和储能媒体。储能系统的输出端经直流继电保护柜与每台非隔离型充电机的电源相连。为每台充电机提供直流电源。上述降压隔离整流变压器的中性点不接地，构成隔离电源，且完成隔离功能，使得高频充电机不需要重复隔离。每台单机隔离型高频隔离充电机通过通讯速率为l 25K 的 CAN总线与充电站监控系统相连。为了补偿电网功率因数的降低，在充电站低压侧继电保护柜配电电路中还设置有功率因数补偿装置。在充电机不工作时，外部电源储存在储能媒体中，在充电机工作需要为电动汽车充电时，可以在短时间内以足够大的功率将储能媒体中储存的电能转移到电动汽车蓄电池系统中去。这种储能型充电站的优点：第一、充电站的电力系统( 如电力变压器及太阳能发电装置、风能发电装置等绿色能源 ) 计算容量可以显着减少。 以每辆电动汽车每天需要补充200KWI-{电能的30 台电动汽车车队为例。 假设配置 30 台 100KW充电机， 若采用低谷充电模式， 需要系数为 0.7 ，同时系数也为 0.7 ，则需要配置 3000K．VA以上电力变压器。若采用...
