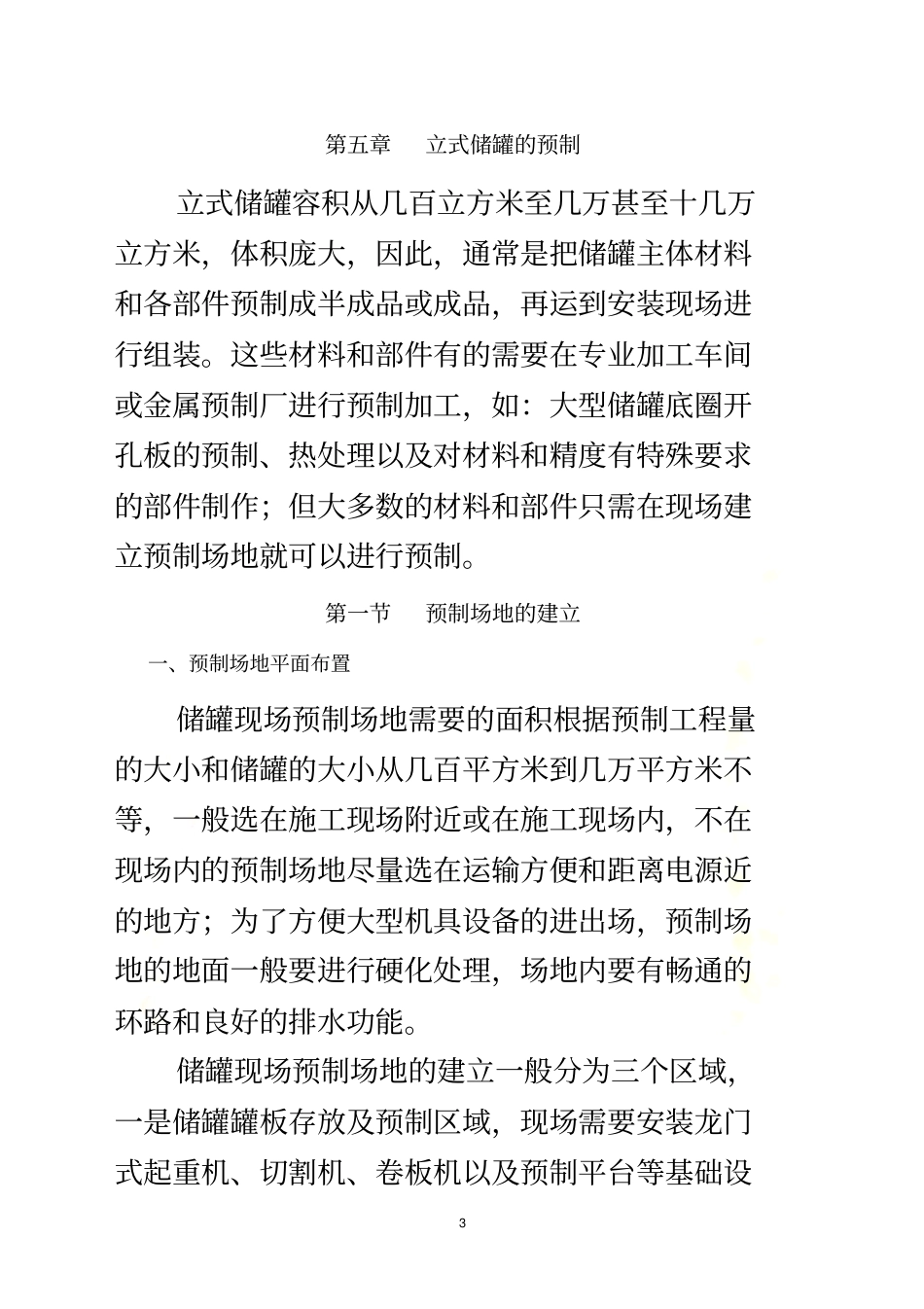

第五章 立式储罐的预制第五章 立式储罐的预制3 第五章立式储罐的预制立式储罐容积从几百立方米至几万甚至十几万立方米，体积庞大，因此，通常是把储罐主体材料和各部件预制成半成品或成品，再运到安装现场进行组装。这些材料和部件有的需要在专业加工车间或金属预制厂进行预制加工，如：大型储罐底圈开孔板的预制、热处理以及对材料和精度有特殊要求的部件制作；但大多数的材料和部件只需在现场建立预制场地就可以进行预制。第一节预制场地的建立一、预制场地平面布置储罐现场预制场地需要的面积根据预制工程量的大小和储罐的大小从几百平方米到几万平方米不等，一般选在施工现场附近或在施工现场内，不在现场内的预制场地尽量选在运输方便和距离电源近的地方；为了方便大型机具设备的进出场，预制场地的地面一般要进行硬化处理，场地内要有畅通的环路和良好的排水功能。储罐现场预制场地的建立一般分为三个区域，一是储罐罐板存放及预制区域，现场需要安装龙门式起重机、切割机、卷板机以及预制平台等基础设4 施；二是储罐附件用料存放及预制区，现场需要安装预制平台以及小型的预制机具、矫正工具；三是罐板及附件除锈、防腐区域，现场需要安装龙门式起重机、除锈设备以及进出料平台。图5-1 为某原油储罐现场预制场地平面布置图。二、预制场地常用机具设备图 5-1 原油储罐现场预制场地平面布置图5 立式储罐现场预制场地要承担和顺利完成预制工作，需按照“切合需要、实际可能、经济合理”的原则选择和配备相应机具、设备，尽量以机械化施工代替繁重的体力劳动，以优良的工艺和使用性能提高预制质量和作业速度。这里对立式储罐现场预制场地通常配备的主要机具、设备进行简单介绍。1．龙门起重机龙门起重机（见图 5- 2）主要在立式储罐的预制和防腐过程中被使用，起重能力一般选择10t～20t之间，场地允许可以多台并轨使用。龙门起重机的优点是安装拆卸简单、操作方便、可以到达一定跨度范围内的任何地方，经济效益好。缺点是使用范围受限制。图 5-2 龙门起重机2．卷板机6 卷板机是储罐壁板卷弧加工的必须设备。卷板机有普通三辊卷板机、四辊卷板机和上辊可横移式三辊卷板机等类型，常用的多为普通三辊卷板机，如图 5-3 。卷板机以储罐需卷制的壁板最大厚度及排板（或供料）钢板宽度综合考虑配备。图 5-3 普通三辊卷板机3．半自动火焰切割机半自动火焰切割机是立式储罐预制常用的切割设备。采用半自动小车配合轨道进行半自动切割作...
