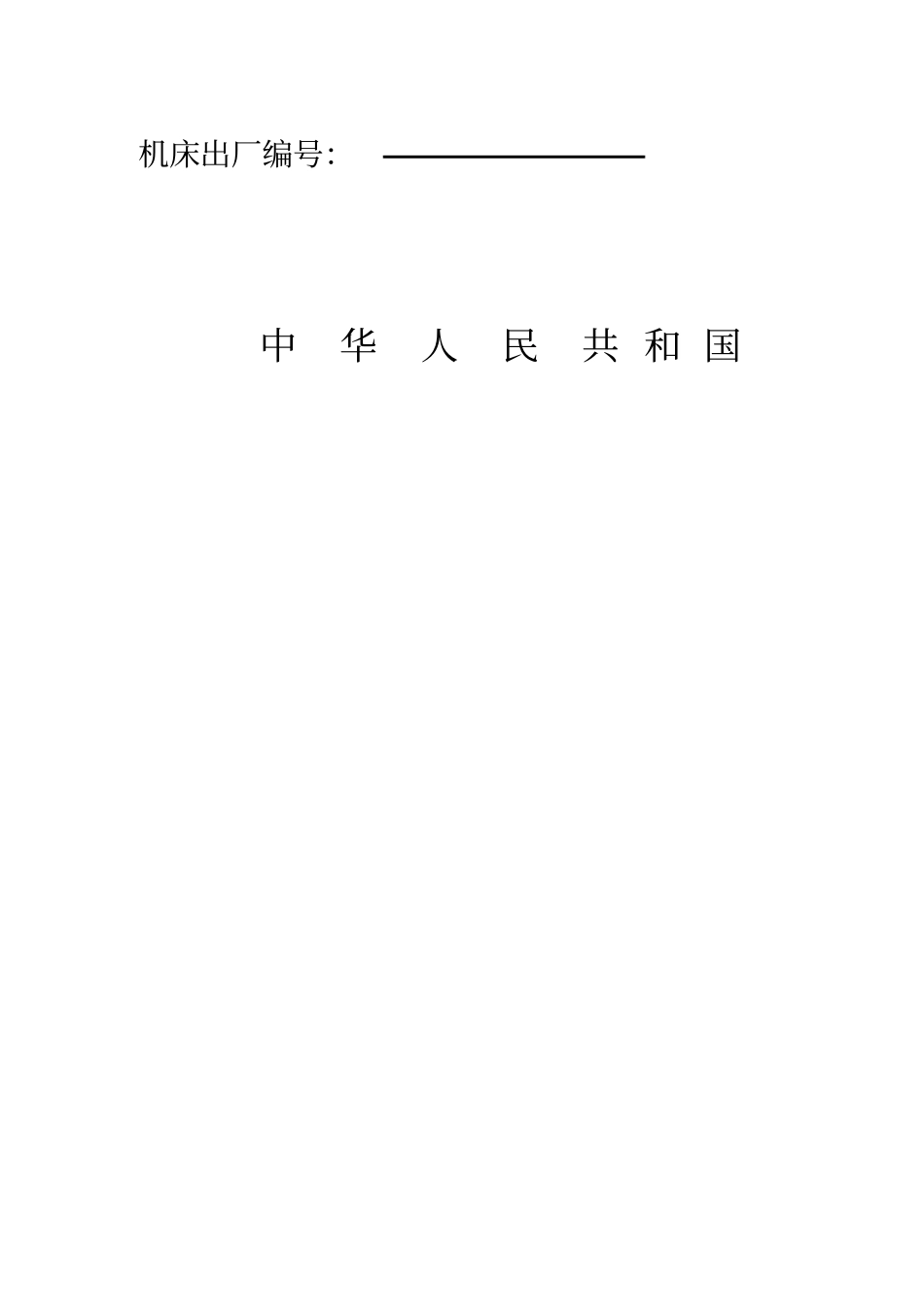

立式加工中心精度检验表1_第2页
2/10

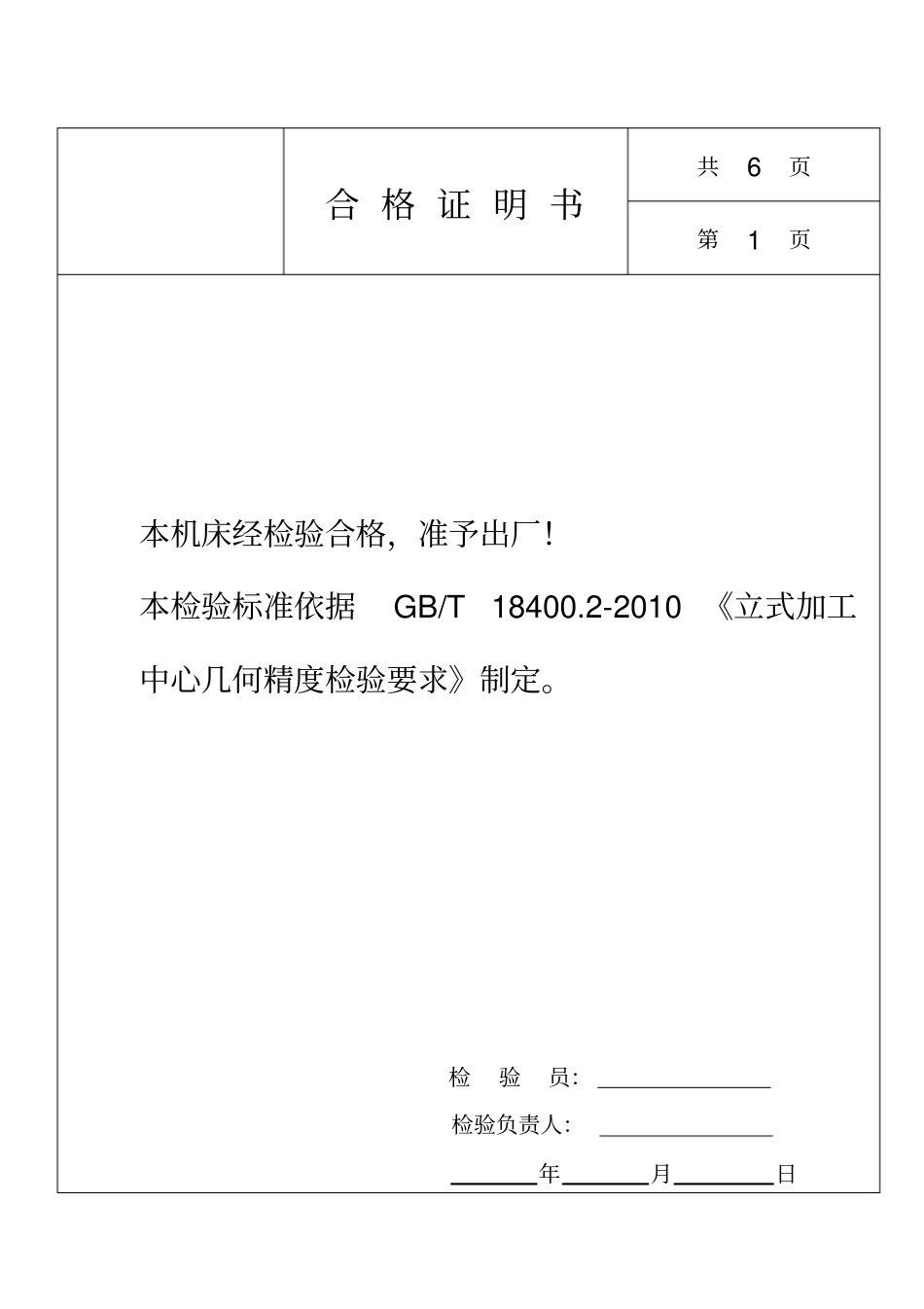

立式加工中心精度检验表1_第3页
3/10
MV(VMC )立式加工中心合 格 证 明 书工作台面长度:工作台面宽度:机床出厂编号:中华人民共 和 国合 格 证 明 书共6 页第1页本机床经检验合格,准予出厂!本检验标准依据GB/T 18400.2-2010 《立式加工中心几何精度检验要求》制定。检验员:检验负责人:年月日合 格 证 明 书共6 页第2 页序号检验项目检验示图精度 mm 允差实测1 X 轴轴线运动的角度偏差a:在平行于移动方向的 Z-X 垂直平面内(俯仰)b: 在 垂 直 于 移动方向的 Y-Z 垂直平面内(倾斜)c::在 XY 水平面内(偏摆)a:b: c a)、b) 、 c) 0.060/1000 2 Y 轴轴线运动的角度偏差a) 在 平 行 于 移动方向的 Y-Z 垂直平面内(俯仰)b)在垂直于移动方向的 Z-X 垂直平面内(倾斜)c::在 XY 水平面内(偏摆)a b c a)、b) 、 c) 0.060/1000 合 格 证 明 书共6 页第3 页序号检验项目检验示图精度 mm 允差实测3 Z 轴轴线运动的角度偏差a)在平行于 Y 轴轴线的 Y-Z 垂直平面b)在平行于 X 轴轴线的 Z-X 垂直平面a: b: a)和b) 0.060/1000 4 工作台沿 X 轴轴线 运 动 的 直 线度:a) 在 Z-X 垂直平面内b) 在 X-Y 水平面内a: b: a)和b) X≤500: 0.010 500<X≤800: 0.015 800<X≤1250: 0.02 1250<X≤2000:0.025 局部公差:在任意 300 测量长度上为0.0075 工作台沿 Y 轴轴线 运 动 的 直 线度:a) 在 Y-Z 垂直平面内b) 在 X-Y 水平面内a: b: a)和b) Y≤500: 0.010 500<Y≤800: 0.015 800<Y≤1250: 0.020 1250<Y≤2000:0.025 局部公差:在任意 300 测量长度上为0.007合 格 证 明 书共6 页第4 页序号检验项目检验示图精度 mm 允差实测6 Z 轴轴线运动的直线度:a)在平行于X轴轴线的 Z-X 垂直平面内b) 在平行于Y轴轴线的 Y-Z 垂直平面内a: b: a)和b) Z≤500: 0.010 500<Z≤800: 0.015 800<Z≤1250: 0.020 1250<Z≤2000:0.025 局部公差:在任意 300测量长度上为0.007 7 Y 轴轴线运动和 X 轴轴线运动间的垂直度0.02/500 8 a: Z 轴轴线运动和X 轴轴线运动间的垂直度b: Z 轴轴线运动和 Y 轴轴线运动间的垂直度a: b: a)和b) 0.02/500 合 格 证 明 书共6 页第5 页序号检验项目检验示图精度 mm 允差实测9a:主轴的周期性轴向窜动b:主轴端面跳动a)0.005 b)0.010 10 主轴锥孔的径向跳动:a) 靠近主轴端部...
