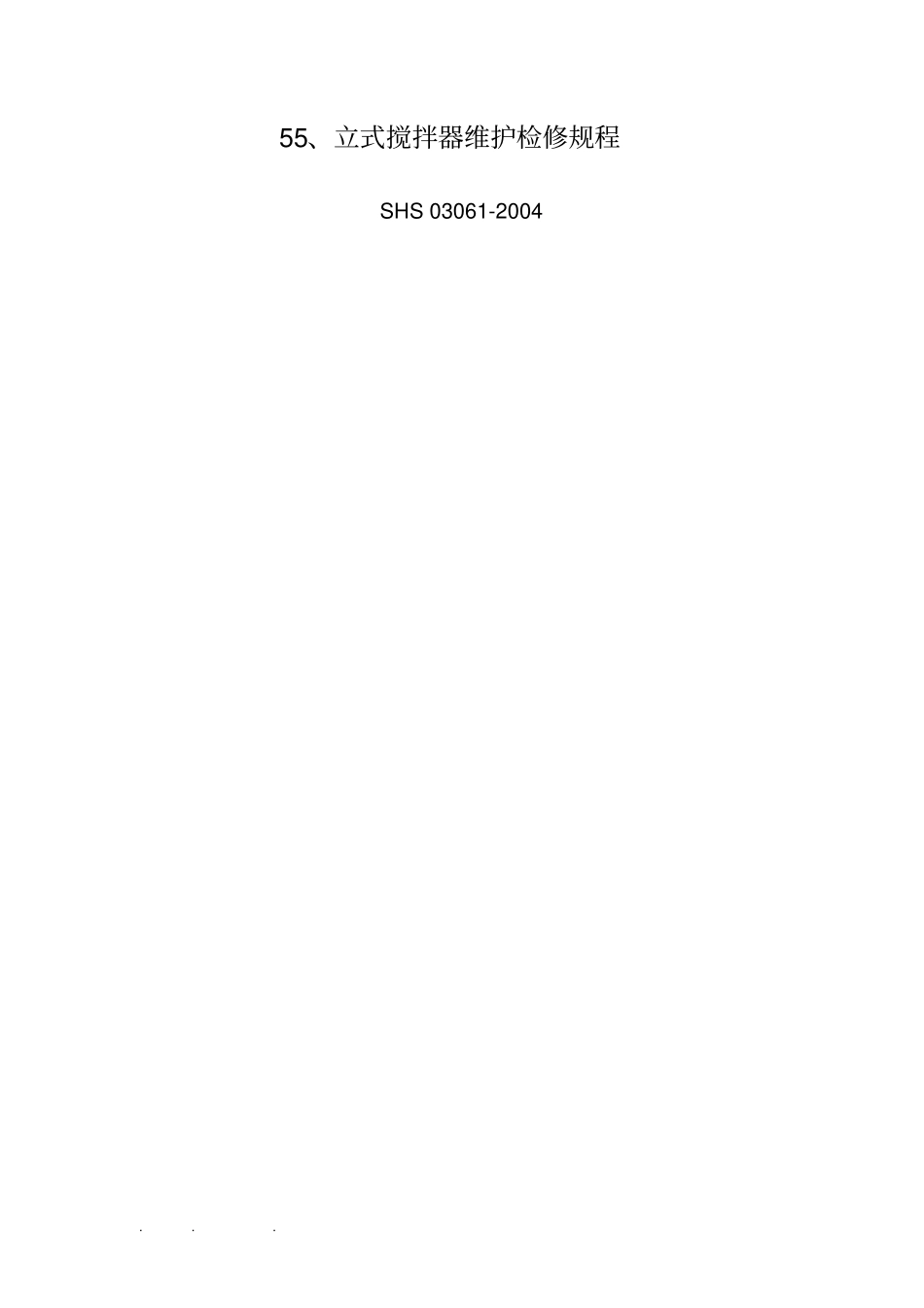

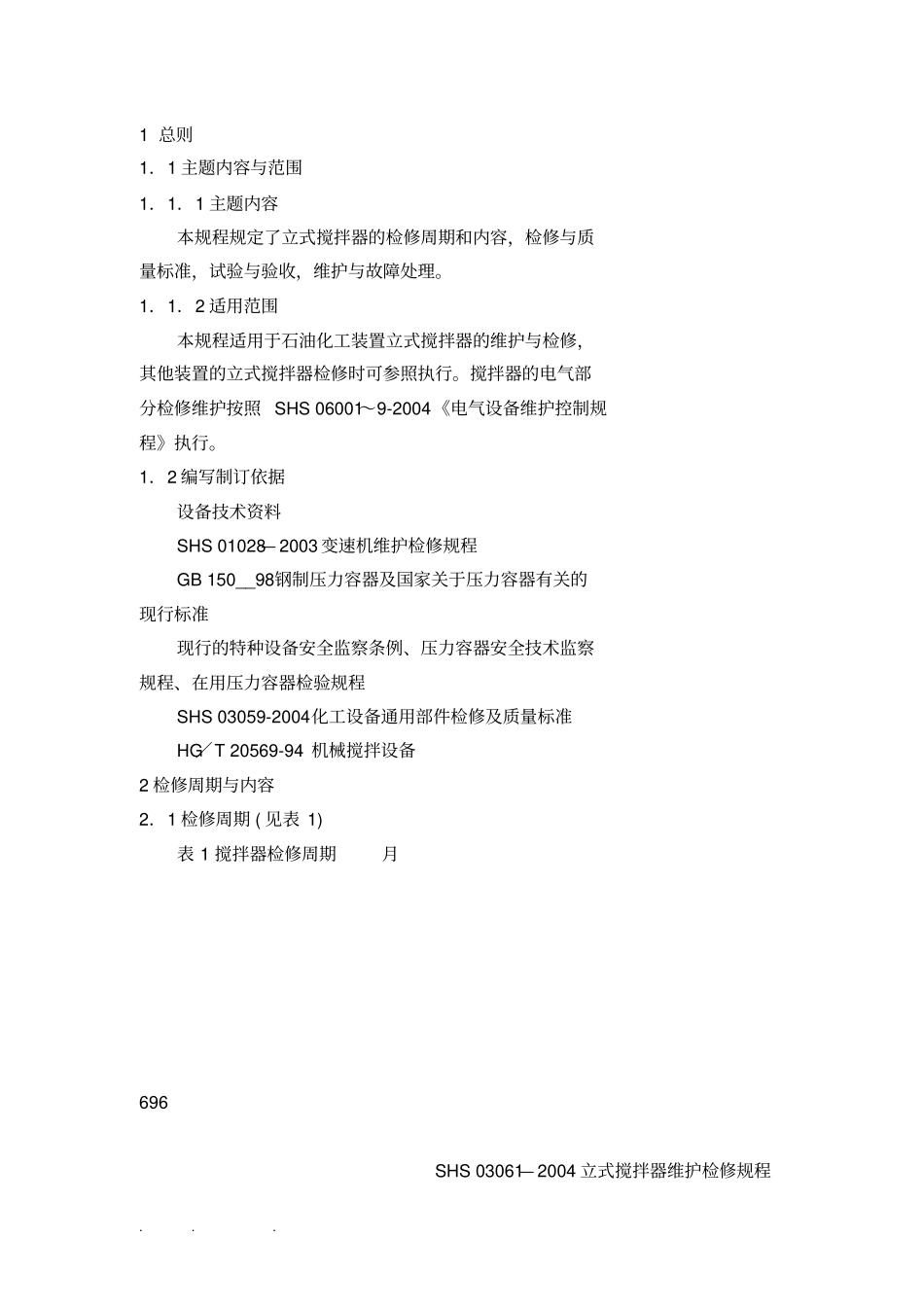

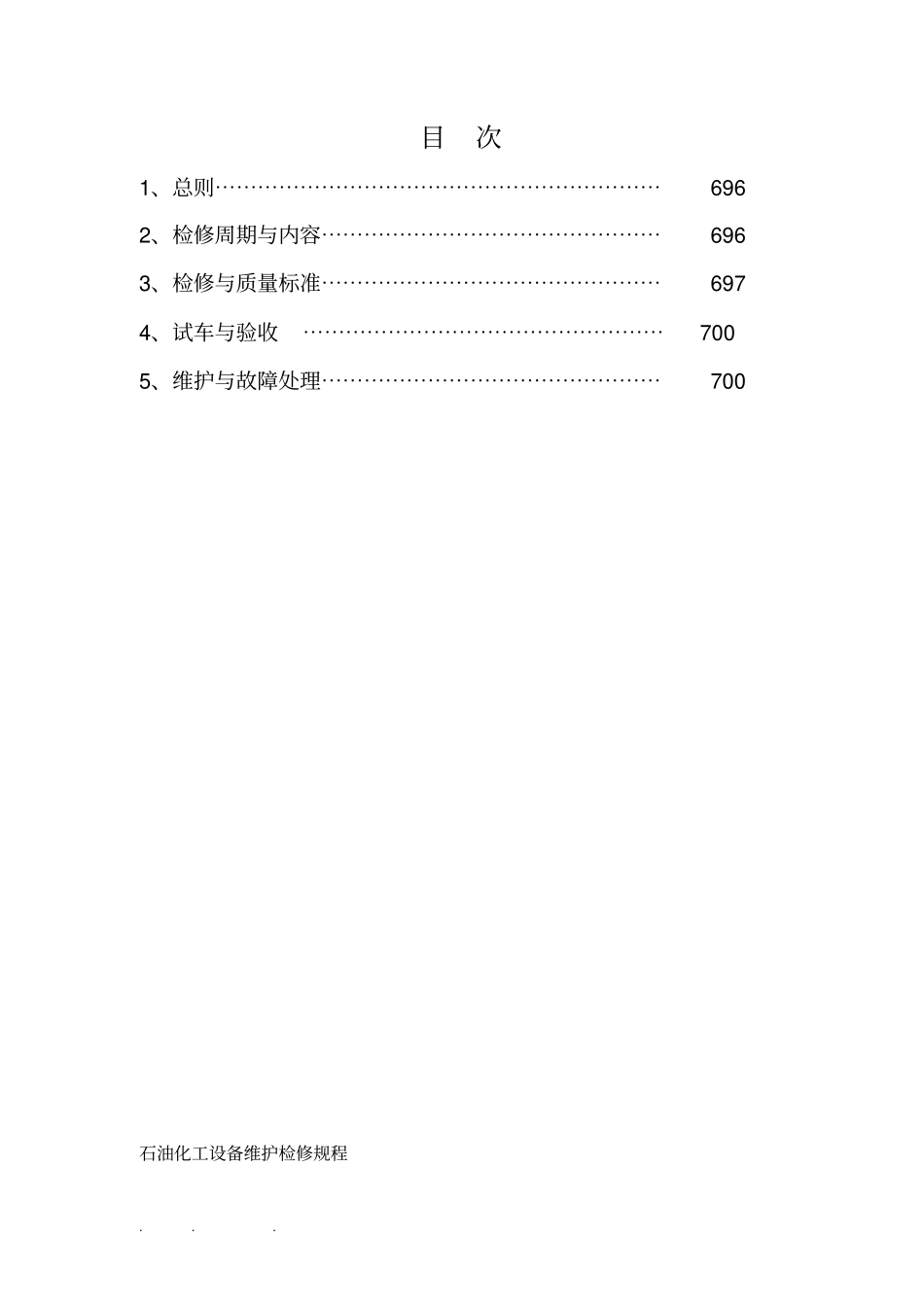

. . . 55、立式搅拌器维护检修规程SHS 03061-2004 . . . 目次1、总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯696 2、检修周期与内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯696 3、检修与质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯697 4、试车与验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯700 5、维护与故障处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯700 石油化工设备维护检修规程. . . 1 总则1.1 主题内容与范围1.1.1 主题内容本规程规定了立式搅拌器的检修周期和内容,检修与质量标准,试验与验收,维护与故障处理。1.1.2 适用范围本规程适用于石油化工装置立式搅拌器的维护与检修,其他装置的立式搅拌器检修时可参照执行。搅拌器的电气部分检修维护按照 SHS 06001~9-2004《电气设备维护控制规程》执行。1.2 编写制订依据设备技术资料SHS 01028— 2003 变速机维护检修规程GB 150__98钢制压力容器及国家关于压力容器有关的现行标准现行的特种设备安全监察条例、压力容器安全技术监察规程、在用压力容器检验规程SHS 03059-2004化工设备通用部件检修及质量标准HG/T 20569-94 机械搅拌设备2 检修周期与内容2.1 检修周期 ( 见表 1) 表 1 搅拌器检修周期月696 SHS 03061— 2004 立式搅拌器维护检修规程. . . 2.2 检修内容2.2.1 小修2.2.1.1 更换搅拌器填料或检查维修机械密封。2.2.1.2 检查及消除渗漏、紧固松动的螺栓。2.2.1.3 检查搅拌轴弯曲、搅拌浆叶变形、搅拌轴支撑、联轴节、底部轴承以及各部分密封情况,必要时更换零部件。2.2.2 大修2.2.2.1 包括小修所有内容。2.2.2.2 换搅拌轴、搅拌浆叶、修补支撑、联轴节及机械密封。2.2.2.3 检查修理变速箱,更换润滑油。3 检修与质量标准3.1 拆卸前准备3.1.1 检查设备的运行技术状况和监测记录,分析故障原因和部位,制定详尽的检修方案。3.1.2 熟悉装配图纸和技术资料。3.1.3 检修需要的工、量、卡具和吊具齐全。3.1.4 检查核实备件储存情况,按要求复核备件尺寸。3.1.5 按规定进行断电、排料、置换等工艺处理完毕,具备检修条件,办理检修作业票和安全许可证后,方可施工。3.1.6 按照 Q/SHS 0001.3-2001《炼油化工企业安全、环境与健康 (HsE) 管理规范》 ( 试行) 中的规定,对检修过程进行危害识别及风险评估、环境因素识别和影响评价,并办理相关票证。3.2 拆卸与检查3.2.1 搅拌...
