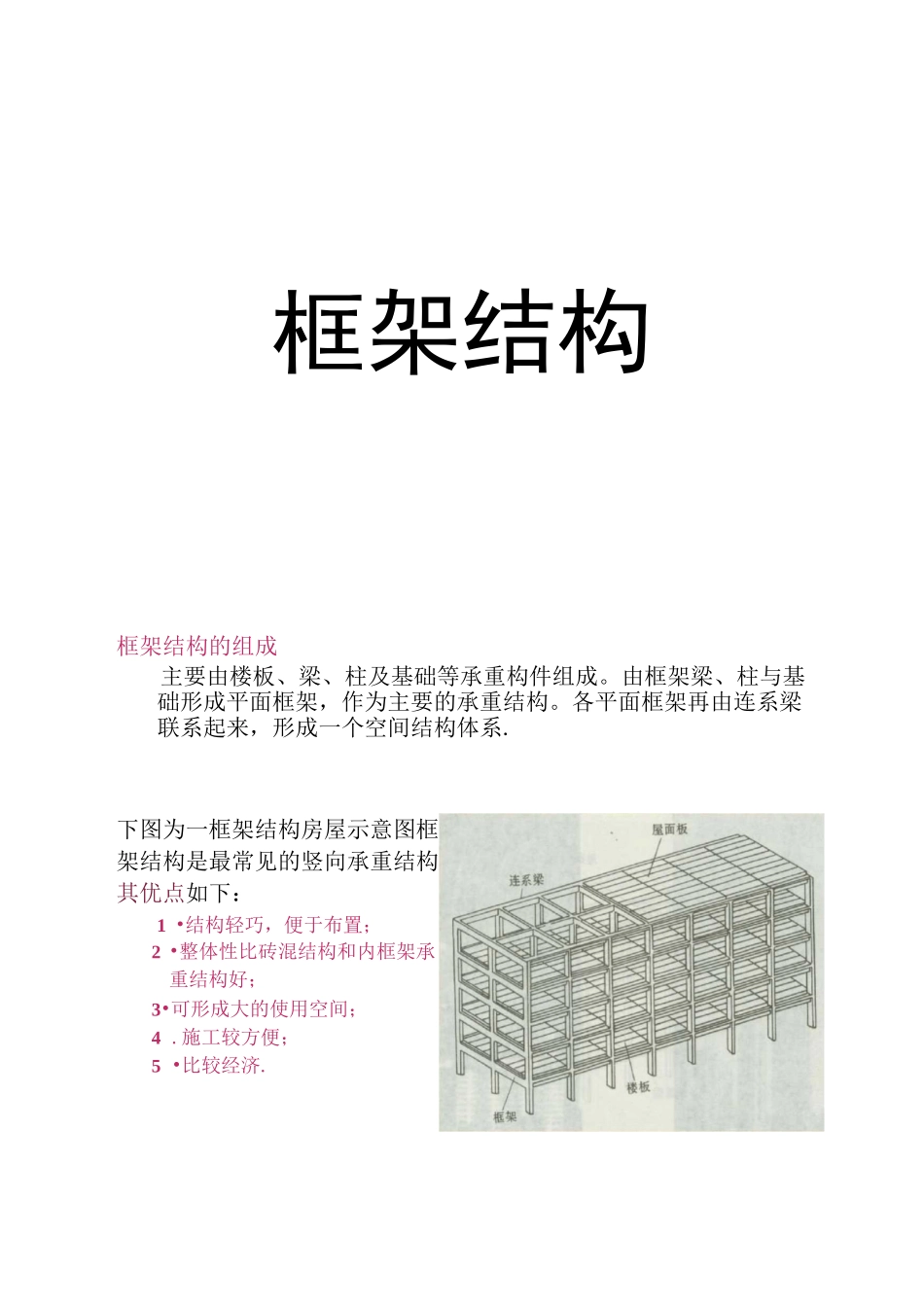

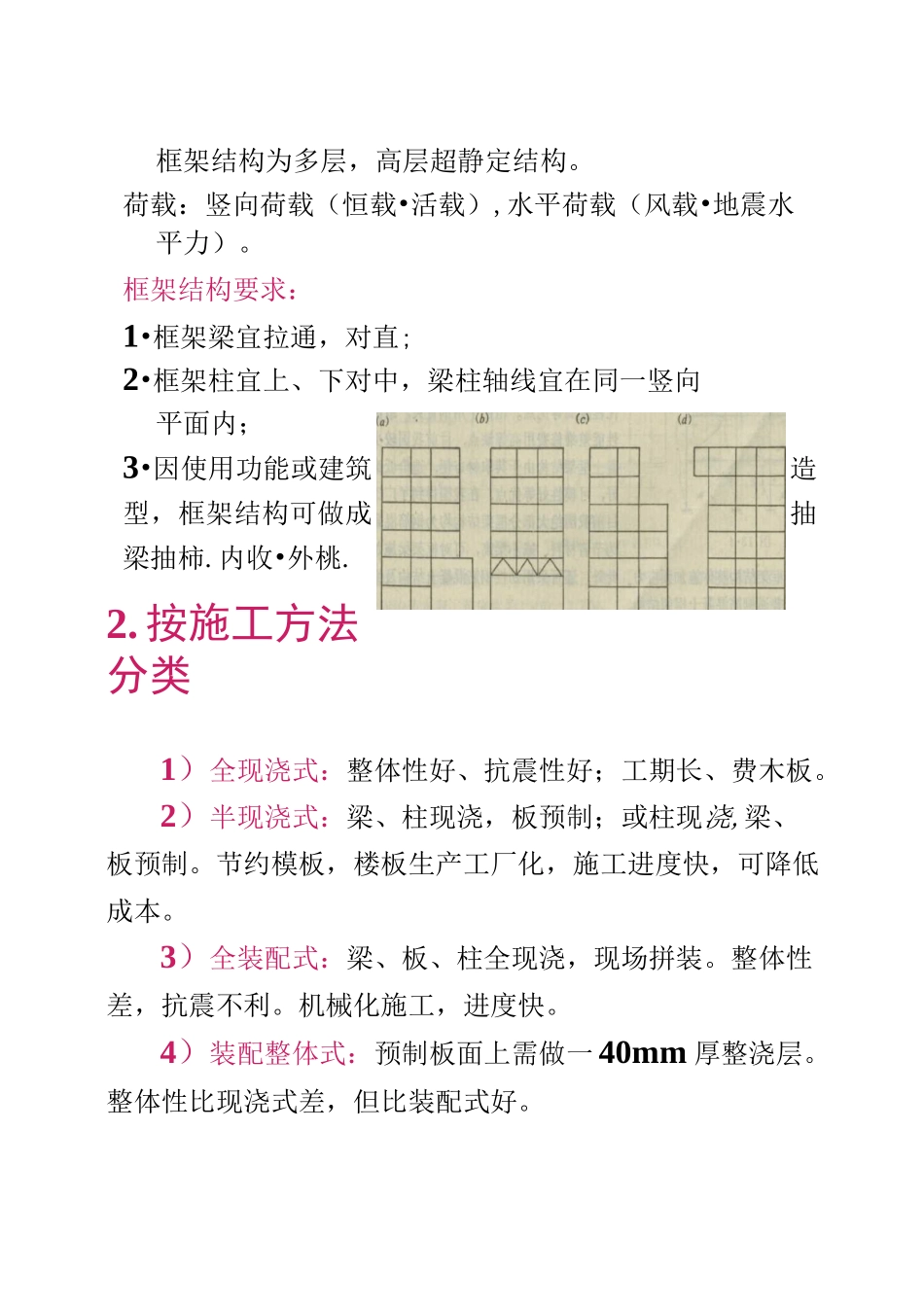

框架结构框架结构的组成主要由楼板、梁、柱及基础等承重构件组成。由框架梁、柱与基础形成平面框架,作为主要的承重结构。各平面框架再由连系梁联系起来,形成一个空间结构体系.下图为一框架结构房屋示意图框架结构是最常见的竖向承重结构。其优点如下:1 •结构轻巧,便于布置;2 •整体性比砖混结构和内框架承重结构好;3•可形成大的使用空间;4 .施工较方便;5 •比较经济.框架结构房屋屋面可平、可斜(由排水和使用要求而定)。当梁柱之间全部为较接时,称为多层排架。柱支座一般为固定支座,有时也可设计成较支座。框架结构分类1. 按材料分类1)钢框架结构(预制钢梁•钢柱,现场拼装)优点:自重轻、抗震性好、施工速度快、机械化。缺点:用钢量大、造价高、耐久性差、维修费用高。2)钢筋混凝土框架结构优点:取材方便、造价低、耐久性好、可模性好。缺点:自重大,髙度受限。框架结构为多层,高层超静定结构。荷载:竖向荷载(恒载•活载),水平荷载(风载•地震水平力)。框架结构要求:1•框架梁宜拉通,对直;2•框架柱宜上、下对中,梁柱轴线宜在同一竖向平面内;3•因使用功能或建筑造型,框架结构可做成抽梁抽柿.内收•外桃.2. 按施工方法分类1)全现浇式:整体性好、抗震性好;工期长、费木板。2)半现浇式:梁、柱现浇,板预制;或柱现浇,梁、板预制。节约模板,楼板生产工厂化,施工进度快,可降低成本。3)全装配式:梁、板、柱全现浇,现场拼装。整体性差,抗震不利。机械化施工,进度快。4)装配整体式:预制板面上需做一 40mm 厚整浇层。整体性比现浇式差,但比装配式好。的承重情况,框架承重方案有下列几种框架结构布置1.柱网布置应满足生产工艺要求内廊式、等跨式、对称不等跨式2•柱网布置应满足建筑平面布置的要求(如办公楼.旅馆等)3•柱网布置要使结构合理多层框架主要承受竖向荷载.布置柱网时,应使结构在竖向荷载作用下内力分布合理,各构件材料强度充分利用。4•柱网布置应使施工方便现浇框架:不受建筑模数和构件标准的限制,但应尽量使梁板布置简规则,方便施工。装配式框架:考虑模数化,标准化。一般情况下,柱网尺寸宜 XmX6m,柱网尺寸太小不经济。框架承重方案的布置柱网确定后,用梁把柱连接起来,即形成框架结构•框架结构实为空间受力体系。为计算方便,常把框架考虑成纵横两个方向的平面框架•即纵向框架,横向框架•根据框架(I)(M图 5-9 承重框架布置方案框架节点类型評 -4 佯 in(6>
