框架结构天城商业办公楼5200平米设计和实现 开题报告

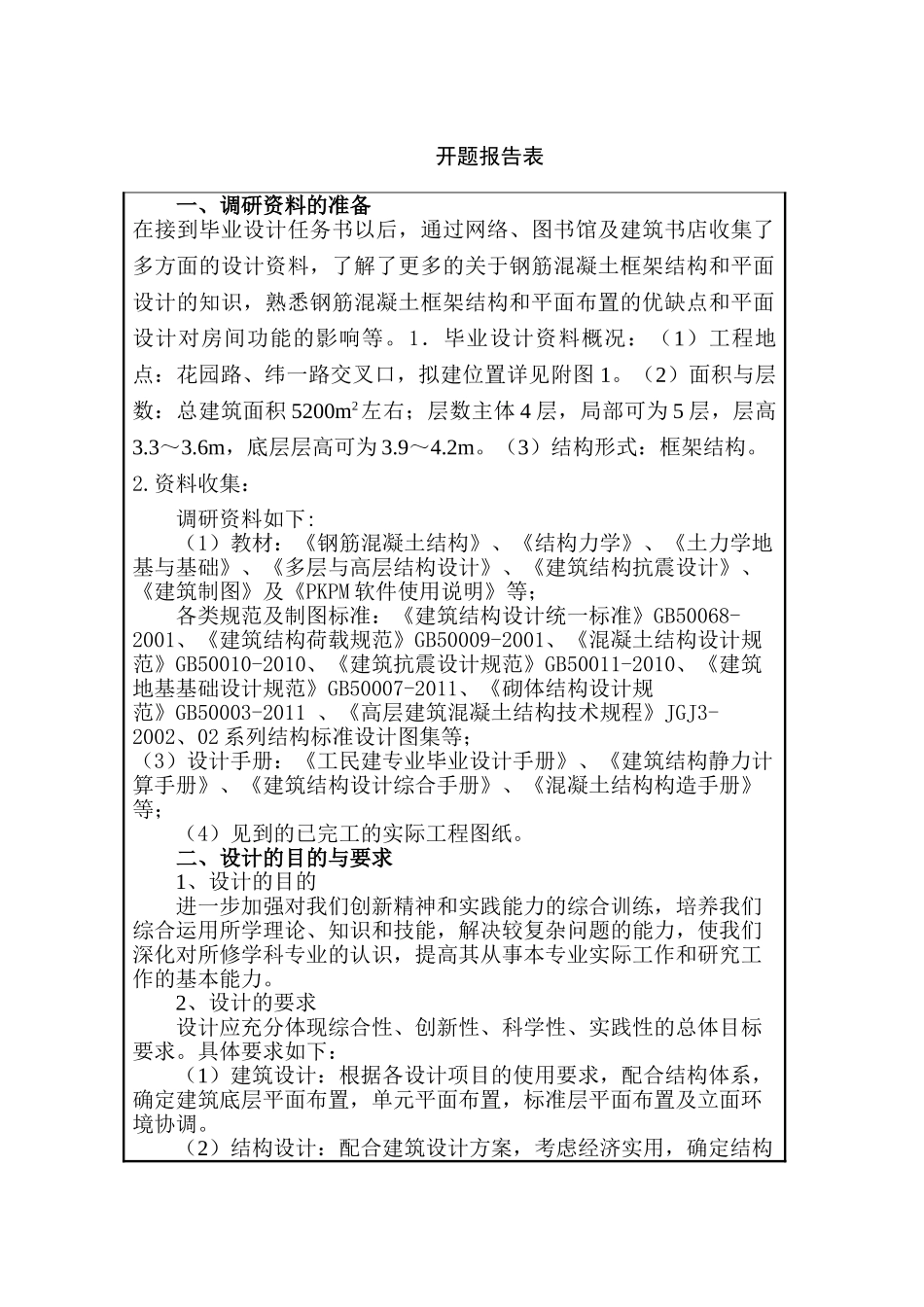

开题报告表一、调研资料的准备在接到毕业设计任务书以后，通过网络、图书馆及建筑书店收集了多方面的设计资料，了解了更多的关于钢筋混凝土框架结构和平面设计的知识，熟悉钢筋混凝土框架结构和平面布置的优缺点和平面设计对房间功能的影响等。1．毕业设计资料概况：（1）工程地点：花园路、纬一路交叉口，拟建位置详见附图 1。（2）面积与层数：总建筑面积 5200m2左右；层数主体 4 层，局部可为 5 层，层高3.3～3.6m，底层层高可为 3.9～4.2m。（3）结构形式：框架结构。2.资料收集：调研资料如下:（1）教材：《钢筋混凝土结构》、《结构力学》、《土力学地基与基础》、《多层与高层结构设计》、《建筑结构抗震设计》、《建筑制图》及《PKPM 软件使用说明》等； 各类规范及制图标准：《建筑结构设计统一标准》GB50068-2001、《建筑结构荷载规范》GB50009-2001、《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010、《建筑地基基础设计规范》GB50007-2011、《砌体结构设计规范》GB50003-2011 、《高层建筑混凝土结构技术规程》JGJ3-2002、02 系列结构标准设计图集等； （3）设计手册：《工民建专业毕业设计手册》、《建筑结构静力计算手册》、《建筑结构设计综合手册》、《混凝土结构构造手册》等；（4）见到的已完工的实际工程图纸。 二、设计的目的与要求1、设计的目的 进一步加强对我们创新精神和实践能力的综合训练，培养我们综合运用所学理论、知识和技能，解决较复杂问题的能力，使我们深化对所修学科专业的认识，提高其从事本专业实际工作和研究工作的基本能力。2、设计的要求设计应充分体现综合性、创新性、科学性、实践性的总体目标要求。具体要求如下：（1）建筑设计：根据各设计项目的使用要求，配合结构体系，确定建筑底层平面布置，单元平面布置，标准层平面布置及立面环境协调。（2）结构设计：配合建筑设计方案，考虑经济实用，确定结构体系及柱、梁、板的尺寸和布置。并据此进行结构和构件的计算、剖面的处理。应尽量做到平面布置紧凑合理，使用方便，立面处理简洁、大方、美观。（3）设计图纸：设计的图纸要求表达正确，图面应布局合理、正确清晰、符合制图标准及有关规定，主要图纸应基本达到施工图深度。三、设计的思路与预期成果1、设计思路： 根据建筑物的使用要求、地理位置、朝向、体型等因素的要求，完成建筑总平面图设计、建筑方案、结构方案等的确定。建筑设计部分：建筑平面设计，...
