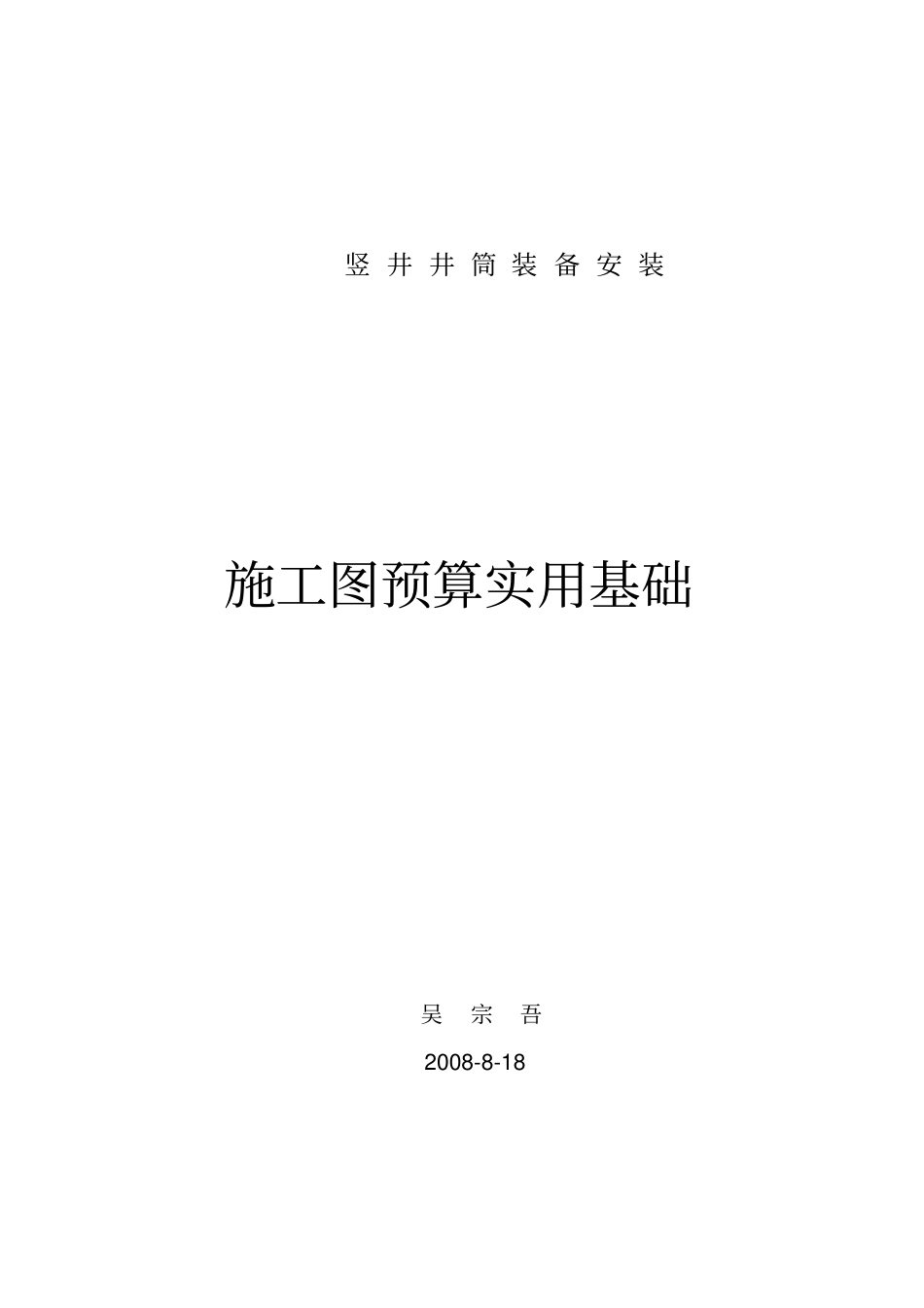

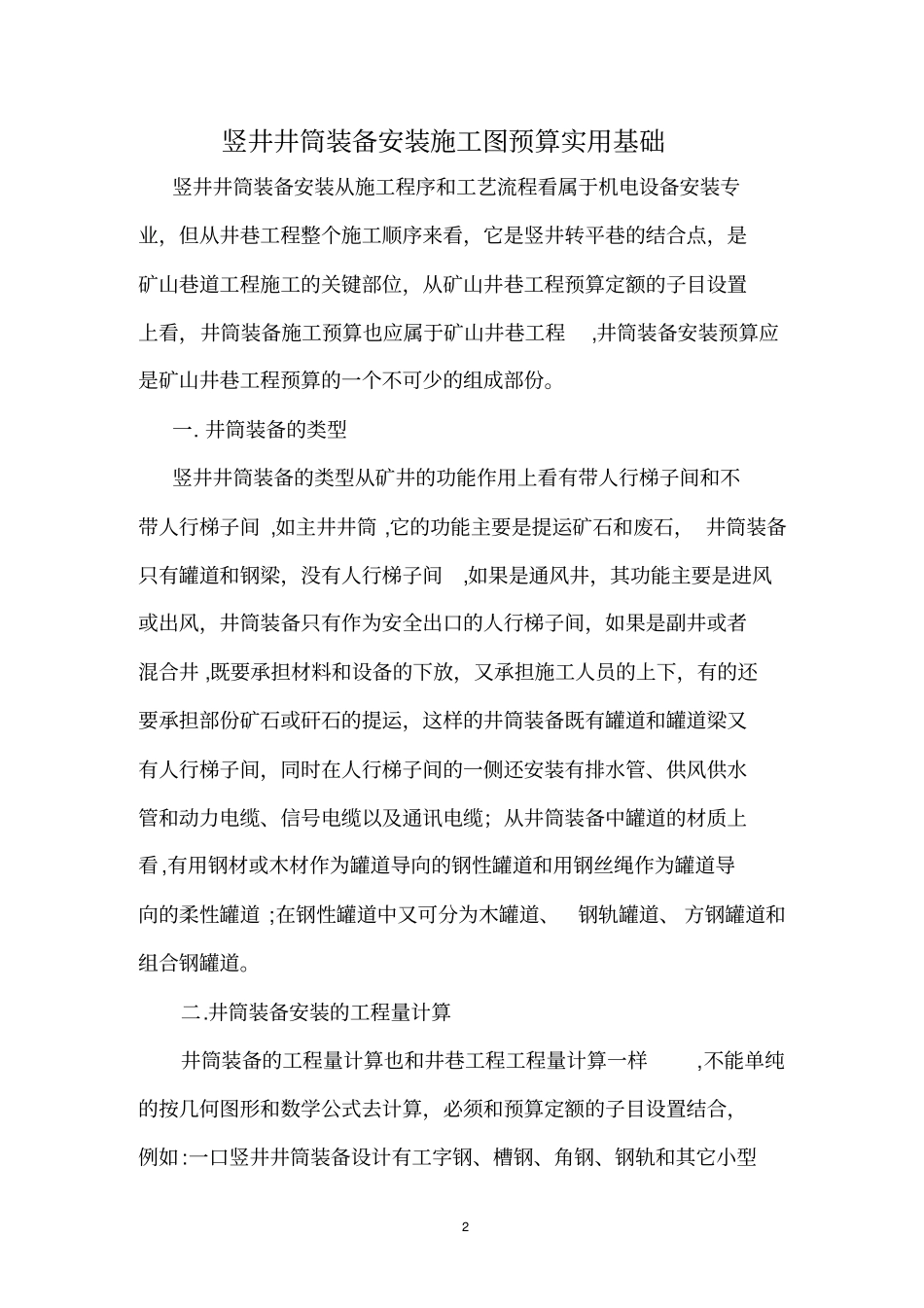

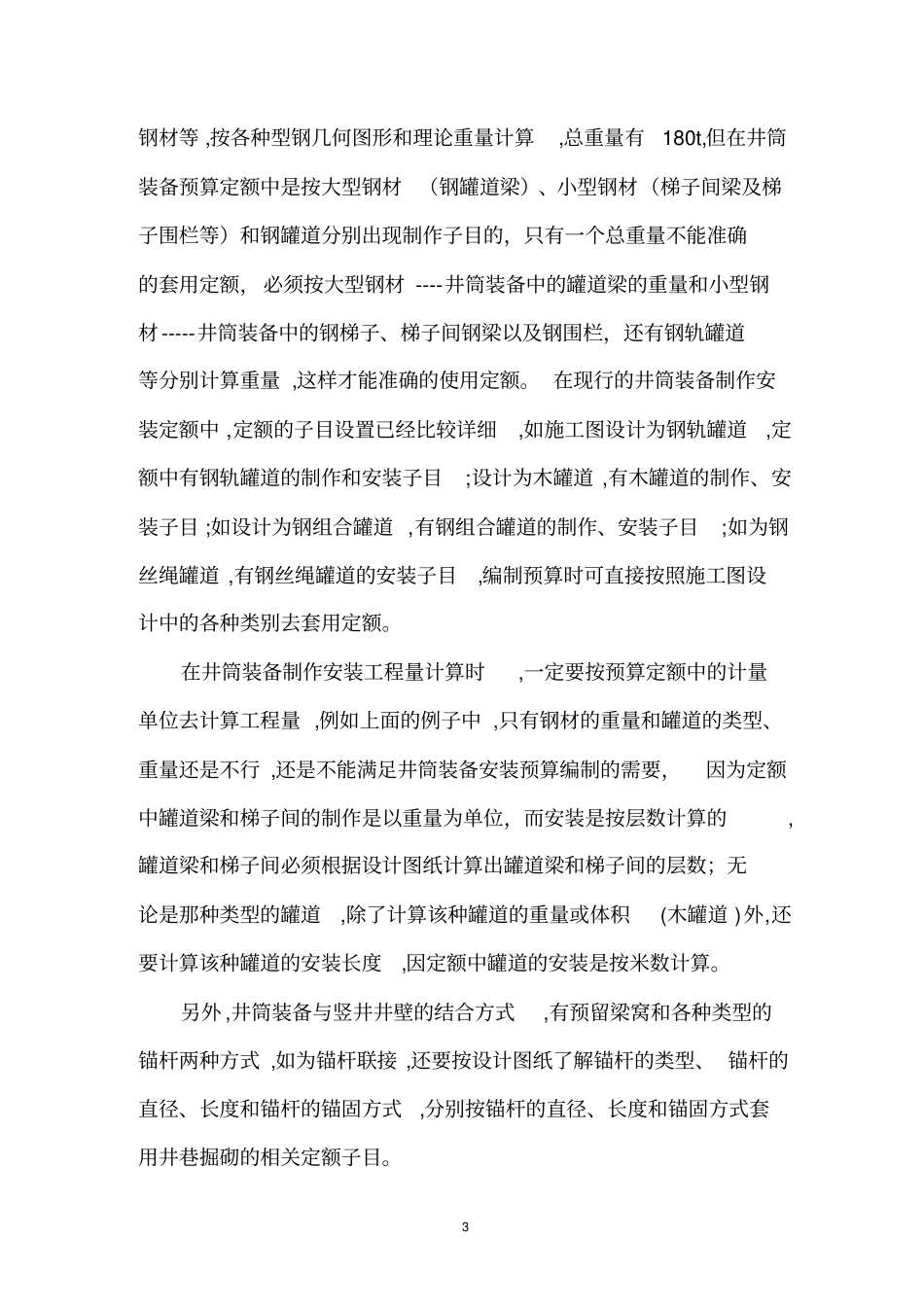

竖 井 井 筒 装 备 安 装施工图预算实用基础吴宗吾2008-8-18 2 竖井井筒装备安装施工图预算实用基础竖井井筒装备安装从施工程序和工艺流程看属于机电设备安装专业,但从井巷工程整个施工顺序来看,它是竖井转平巷的结合点,是矿山巷道工程施工的关键部位,从矿山井巷工程预算定额的子目设置上看,井筒装备施工预算也应属于矿山井巷工程,井筒装备安装预算应是矿山井巷工程预算的一个不可少的组成部份。一. 井筒装备的类型竖井井筒装备的类型从矿井的功能作用上看有带人行梯子间和不带人行梯子间 ,如主井井筒 ,它的功能主要是提运矿石和废石, 井筒装备只有罐道和钢梁,没有人行梯子间,如果是通风井,其功能主要是进风或出风,井筒装备只有作为安全出口的人行梯子间,如果是副井或者混合井 ,既要承担材料和设备的下放,又承担施工人员的上下,有的还要承担部份矿石或矸石的提运,这样的井筒装备既有罐道和罐道梁又有人行梯子间,同时在人行梯子间的一侧还安装有排水管、供风供水管和动力电缆、信号电缆以及通讯电缆;从井筒装备中罐道的材质上看,有用钢材或木材作为罐道导向的钢性罐道和用钢丝绳作为罐道导向的柔性罐道 ;在钢性罐道中又可分为木罐道、钢轨罐道、 方钢罐道和组合钢罐道。二.井筒装备安装的工程量计算井筒装备的工程量计算也和井巷工程工程量计算一样,不能单纯的按几何图形和数学公式去计算,必须和预算定额的子目设置结合,例如:一口竖井井筒装备设计有工字钢、槽钢、角钢、钢轨和其它小型3 钢材等 ,按各种型钢几何图形和理论重量计算,总重量有180t,但在井筒装备预算定额中是按大型钢材(钢罐道梁)、小型钢材(梯子间梁及梯子围栏等)和钢罐道分别出现制作子目的,只有一个总重量不能准确的套用定额,必须按大型钢材 ----井筒装备中的罐道梁的重量和小型钢材-----井筒装备中的钢梯子、梯子间钢梁以及钢围栏,还有钢轨罐道等分别计算重量 ,这样才能准确的使用定额。 在现行的井筒装备制作安装定额中 ,定额的子目设置已经比较详细,如施工图设计为钢轨罐道,定额中有钢轨罐道的制作和安装子目;设计为木罐道 ,有木罐道的制作、安装子目 ;如设计为钢组合罐道 ,有钢组合罐道的制作、安装子目;如为钢丝绳罐道 ,有钢丝绳罐道的安装子目,编制预算时可直接按照施工图设计中的各种类别去套用定额。在井筒装备制作安装工程量计算时,一定要按预算定额中的计量单位去计算工程量 ,例如上面的例子中 ,只有钢材的重量和罐...
