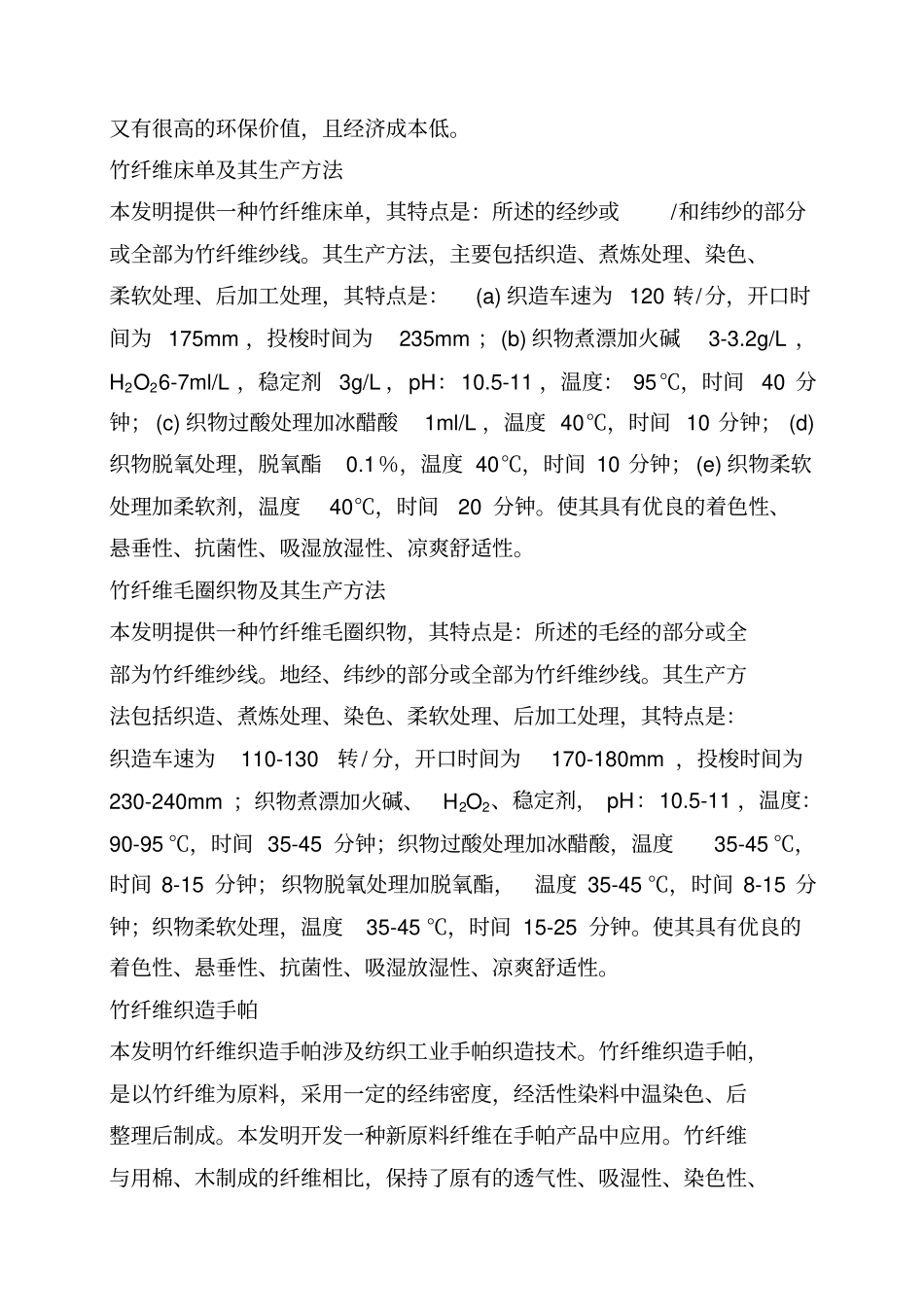

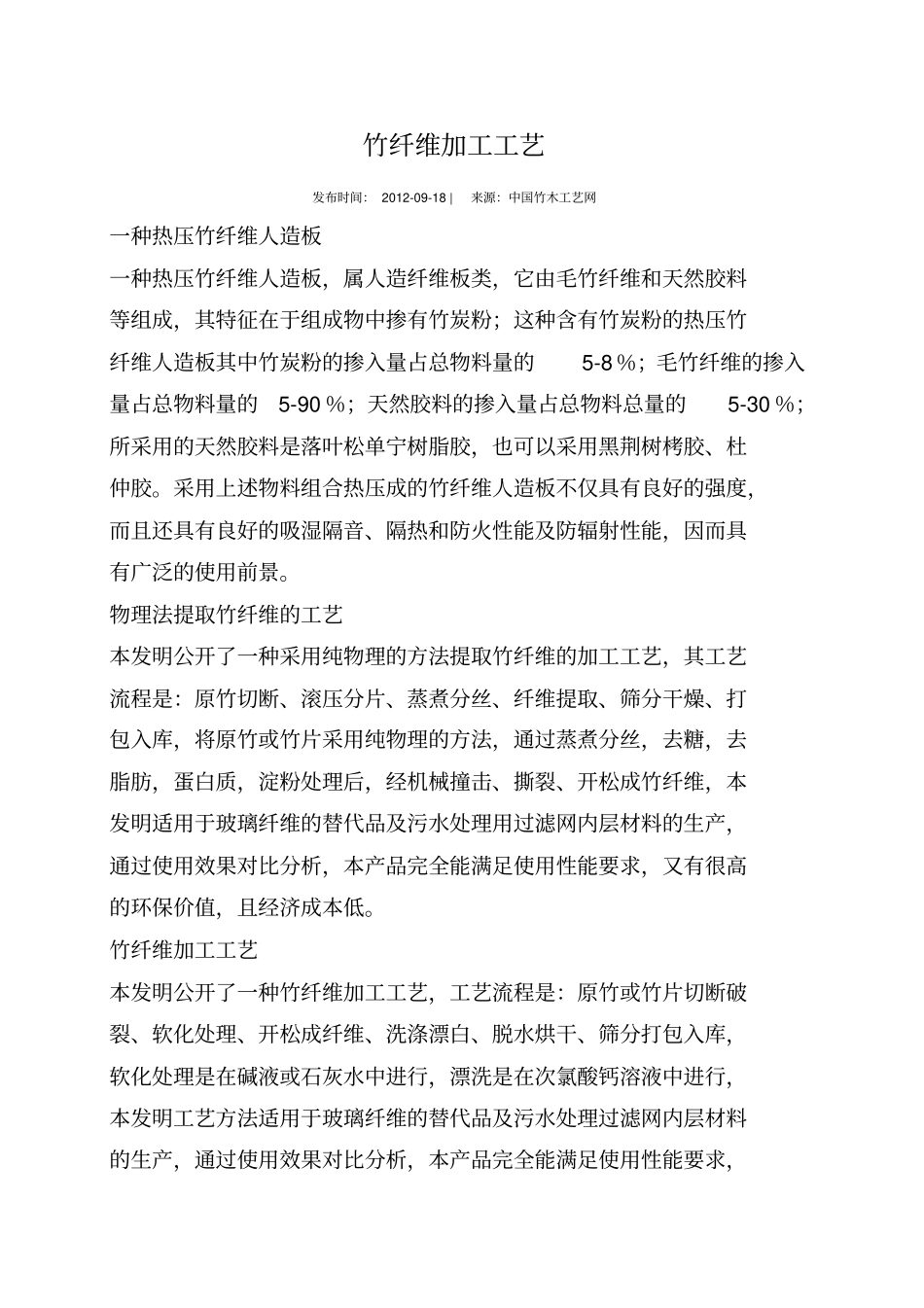

竹纤维加工工艺发布时间： 2012-09-18 | 来源：中国竹木工艺网一种热压竹纤维人造板一种热压竹纤维人造板，属人造纤维板类，它由毛竹纤维和天然胶料等组成，其特征在于组成物中掺有竹炭粉；这种含有竹炭粉的热压竹纤维人造板其中竹炭粉的掺入量占总物料量的5-8％；毛竹纤维的掺入量占总物料量的5-90 ％；天然胶料的掺入量占总物料总量的5-30 ％；所采用的天然胶料是落叶松单宁树脂胶，也可以采用黑荆树栲胶、杜仲胶。采用上述物料组合热压成的竹纤维人造板不仅具有良好的强度，而且还具有良好的吸湿隔音、隔热和防火性能及防辐射性能，因而具有广泛的使用前景。物理法提取竹纤维的工艺本发明公开了一种采用纯物理的方法提取竹纤维的加工工艺，其工艺流程是：原竹切断、滚压分片、蒸煮分丝、纤维提取、筛分干燥、打包入库，将原竹或竹片采用纯物理的方法，通过蒸煮分丝，去糖，去脂肪，蛋白质，淀粉处理后，经机械撞击、撕裂、开松成竹纤维，本发明适用于玻璃纤维的替代品及污水处理用过滤网内层材料的生产，通过使用效果对比分析，本产品完全能满足使用性能要求，又有很高的环保价值，且经济成本低。竹纤维加工工艺本发明公开了一种竹纤维加工工艺，工艺流程是：原竹或竹片切断破裂、软化处理、开松成纤维、洗涤漂白、脱水烘干、筛分打包入库，软化处理是在碱液或石灰水中进行，漂洗是在次氯酸钙溶液中进行，本发明工艺方法适用于玻璃纤维的替代品及污水处理过滤网内层材料的生产，通过使用效果对比分析，本产品完全能满足使用性能要求，又有很高的环保价值，且经济成本低。竹纤维床单及其生产方法本发明提供一种竹纤维床单，其特点是：所述的经纱或/和纬纱的部分或全部为竹纤维纱线。其生产方法，主要包括织造、煮炼处理、染色、柔软处理、后加工处理，其特点是：(a) 织造车速为 120 转/分，开口时间为 175mm ，投梭时间为235mm ；(b) 织物煮漂加火碱3-3.2g/L ，H2O26-7ml/L ，稳定剂3g/L ，pH：10.5-11 ，温度： 95℃，时间40 分钟； (c) 织物过酸处理加冰醋酸1ml/L ，温度 40℃，时间 10 分钟； (d)织物脱氧处理，脱氧酯0.1％，温度 40℃，时间 10 分钟； (e) 织物柔软处理加柔软剂，温度40℃，时间20 分钟。使其具有优良的着色性、悬垂性、抗菌性、吸湿放湿性、凉爽舒适性。竹纤维毛圈织物及其生产方法本发明提供一种竹纤维毛圈织物，其特点是：所述的毛经的部分或全部为竹纤维纱线。地经、纬纱的部分或全部为...
