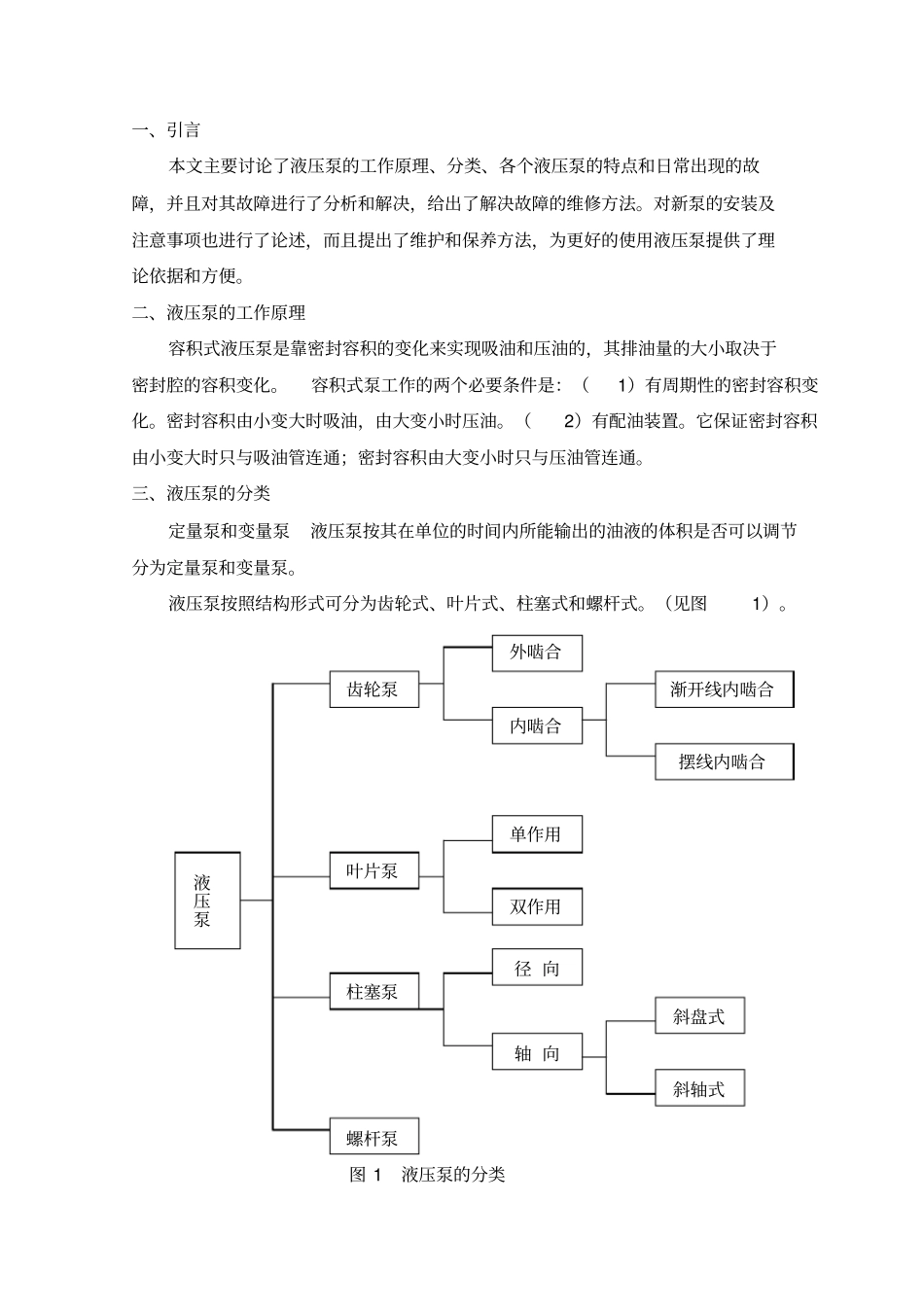

一、引言本文主要讨论了液压泵的工作原理、分类、各个液压泵的特点和日常出现的故障,并且对其故障进行了分析和解决,给出了解决故障的维修方法。对新泵的安装及注意事项也进行了论述,而且提出了维护和保养方法,为更好的使用液压泵提供了理论依据和方便。二、液压泵的工作原理容积式液压泵是靠密封容积的变化来实现吸油和压油的,其排油量的大小取决于密封腔的容积变化。容积式泵工作的两个必要条件是:(1)有周期性的密封容积变化。密封容积由小变大时吸油,由大变小时压油。(2)有配油装置。它保证密封容积由小变大时只与吸油管连通;密封容积由大变小时只与压油管连通。三、液压泵的分类定量泵和变量泵液压泵按其在单位的时间内所能输出的油液的体积是否可以调节分为定量泵和变量泵。液压泵按照结构形式可分为齿轮式、叶片式、柱塞式和螺杆式。(见图1)。图 1 液压泵的分类齿轮泵外啮合内啮合渐开线内啮合摆线内啮合叶片泵单作用双作用柱塞泵径 向轴 向螺杆泵斜盘式斜轴式液压泵四、各个液压泵的工作原理及主要结构特点(一)外啮合齿轮泵1、 结构、原理示意图(图2)图 2 外啮合齿轮泵结构、原理示意图2、 工作原理当齿轮旋转时,在A 腔,由于轮齿脱开使容积逐渐增大,形成真空从油箱吸油,随着齿轮的旋转充满在齿槽内的油被带到B 腔,在 B 腔,由于轮齿啮合,容积逐渐减小,把液压油排出。3、 结构特点利用齿和泵壳形成的封闭容积的变化,完成泵的功能,不需要配流装置,不能变量结构最简单、价格低、径向载荷大。(二)内啮合齿轮泵1、 结构、原理示意图(图3)图 3 内啮合齿轮泵结构、原理示意图2、 工作原理当传动轴带动外齿轮旋转时,与此相啮合的内齿轮也随着旋转。吸油腔由于轮齿脱开而吸油,经隔板后,油液进入压油腔,压油腔由于轮齿啮合而排油。3、 结构特点典型的内啮合齿轮泵主要有内齿轮、外齿轮及隔板等组成利用齿和齿圈形成的容积变化,完成泵的功能。在轴对称位置上布置有吸、排油口。不能变量尺寸比外啮合式略小,价格比外啮合式略高,径向载荷大。(三)叶片泵1、结构、原理示意图(图4)图 4 叶片泵结构、原理示意图2、工作原理转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成两次吸油和两次排油。3、结构特点利用插入转子槽内的叶片间容积变化,完成泵的作用。在轴...
