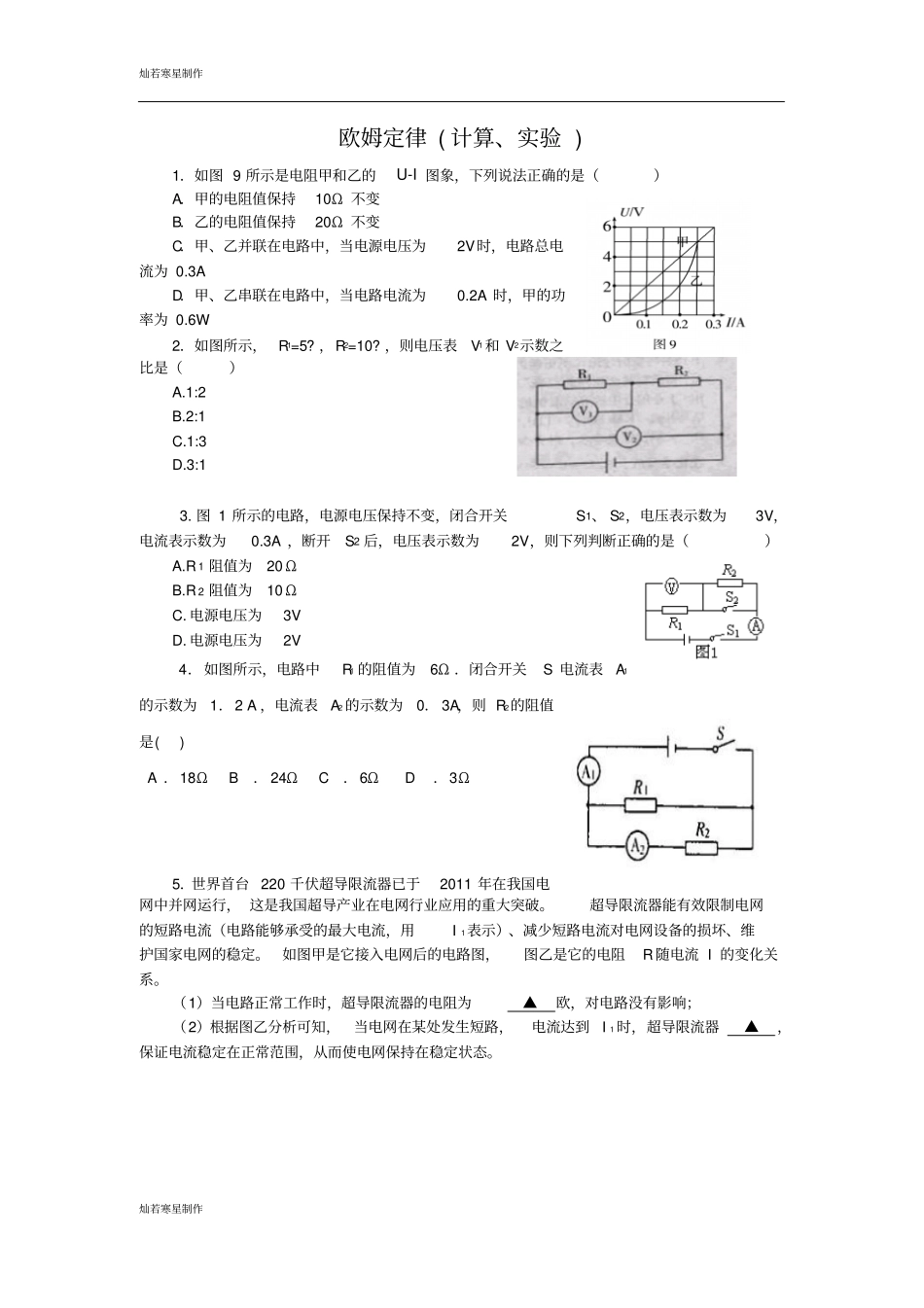

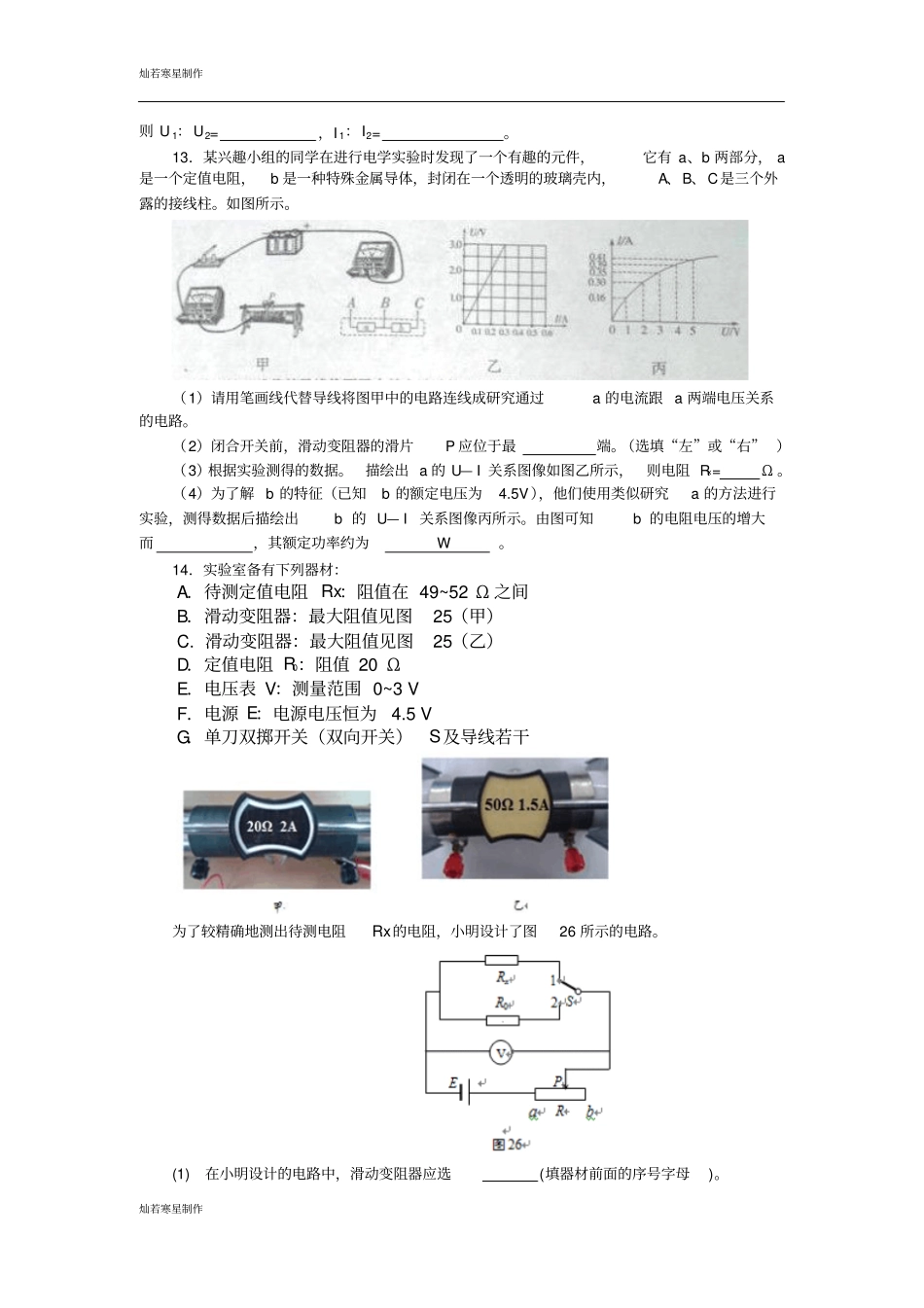

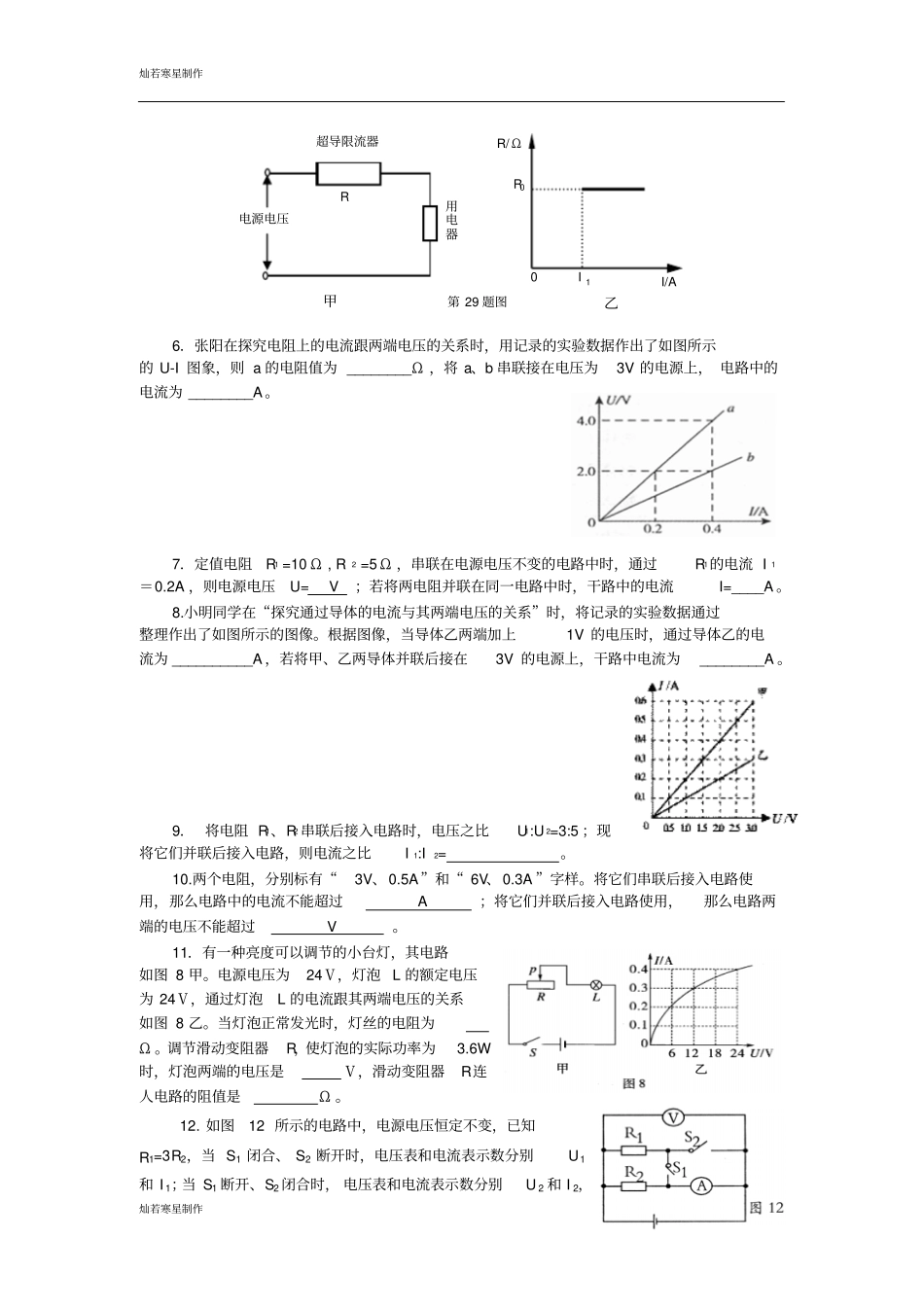

灿若寒星制作灿若寒星制作欧姆定律 ( 计算、实验 ) 1．如图 9 所示是电阻甲和乙的U-I 图象，下列说法正确的是（）A．甲的电阻值保持10Ω 不变B．乙的电阻值保持20Ω 不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为 0.3A D．甲、乙串联在电路中，当电路电流为0.2A 时，甲的功率为 0.6W 2．如图所示， R1=5? ，R2=10? ，则电压表V1 和 V2示数之比是（）A.1:2 B.2:1 C.1:3 D.3:1 3. 图 1 所示的电路，电源电压保持不变，闭合开关S1、 S2，电压表示数为3V，电流表示数为0.3A ，断开S2 后，电压表示数为2V，则下列判断正确的是（）A.R 1 阻值为20 ΩB.R 2 阻值为10 ΩC. 电源电压为3V D. 电源电压为2V 4．如图所示，电路中R1 的阻值为6Ω ．闭合开关S 电流表A1的示数为1．2 A ，电流表A2 的示数为0． 3A，则 R2的阻值是( ) A ．18Ω B． 24Ω C．6Ω D．3Ω5．世界首台 220 千伏超导限流器已于2011 年在我国电网中并网运行， 这是我国超导产业在电网行业应用的重大突破。超导限流器能有效限制电网的短路电流（电路能够承受的最大电流，用I 1表示）、减少短路电流对电网设备的损坏、维护国家电网的稳定。如图甲是它接入电网后的电路图，图乙是它的电阻R随电流 I 的变化关系。（1）当电路正常工作时，超导限流器的电阻为▲欧，对电路没有影响；（2）根据图乙分析可知，当电网在某处发生短路，电流达到I 1 时，超导限流器▲，保证电流稳定在正常范围，从而使电网保持在稳定状态。灿若寒星制作灿若寒星制作6．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的 U-I 图象，则 a 的电阻值为 ________Ω ，将 a、b 串联接在电压为3V 的电源上， 电路中的电流为 ________A 。7．定值电阻R1 =10 Ω , R 2 =5 Ω ，串联在电源电压不变的电路中时，通过R1的电流 I 1＝0.2A ，则电源电压U= V；若将两电阻并联在同一电路中时，干路中的电流I=____A 。8.小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像。根据图像，当导体乙两端加上1V 的电压时，通过导体乙的电流为 __________A ，若将甲、乙两导体并联后接在3V 的电源上，干路中电流为________A 。9． 将电阻 R1、R2 串联后接入电路时，电压之比U1:U 2=3:5 ；现将它们并联后接入电路，则电流之比I 1:I2= 。10....
