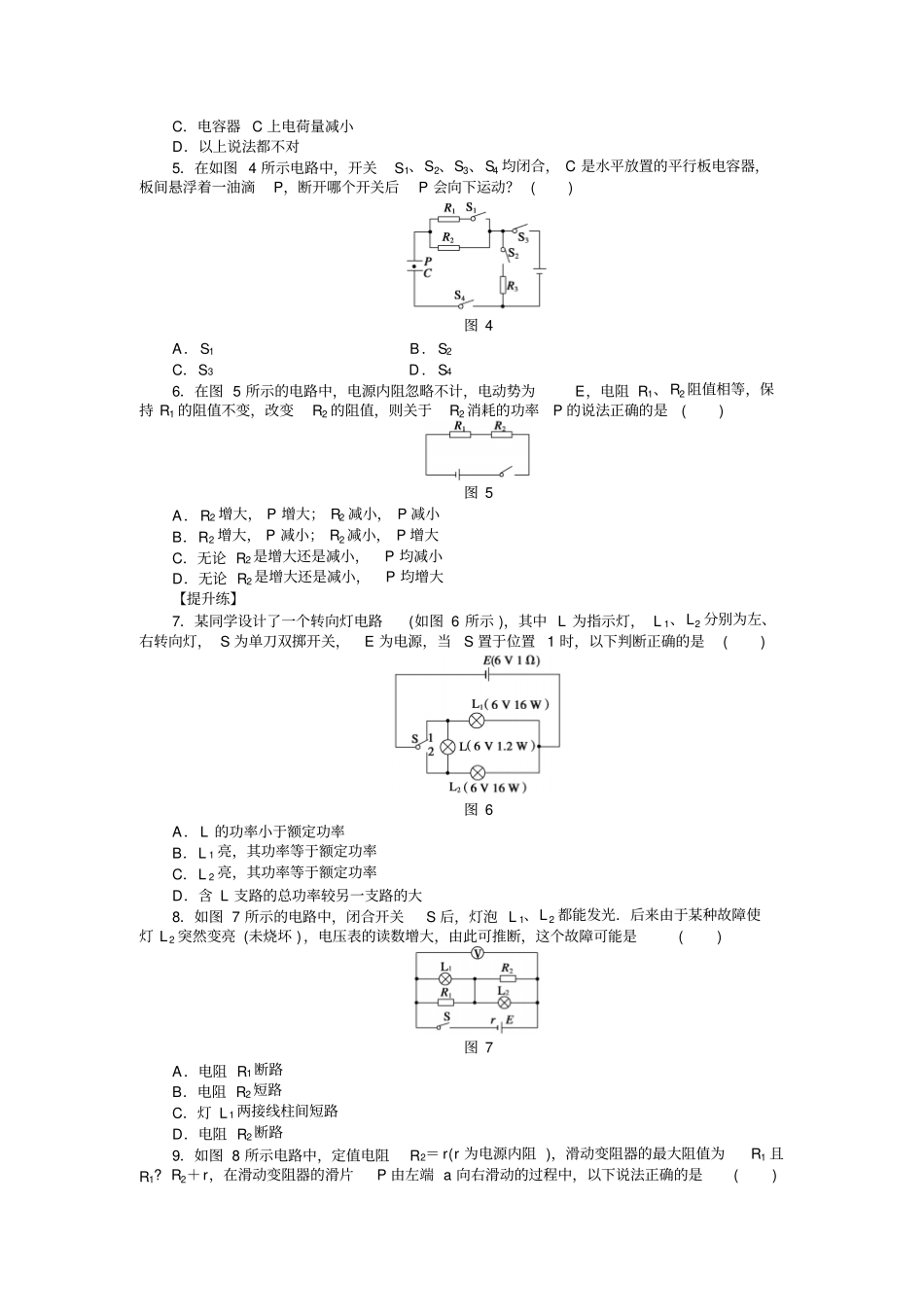

高中物理学习材料（灿若寒星 **整理制作）习题课【基础练】1．关于电源的电动势，下面正确叙述的是() A．电源的电动势就是接在电源两极间的电压表测得的电压B．同一电源接入不同的电路，电动势就会发生变化C．电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D．在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大2．如图 1 所示，已知R1＝R2＝R3＝1 Ω .当开关 S 闭合后，电压表的读数为1 V；当开关 S 断开后，电压表的读数为0.8 V，则电池的电动势等于() 图 1 A．1 V B．1.2 V C．2 V D．4 V 3．在如图 2 所示电路中E 为电源，其电动势E＝9.0 V，内阻可忽略不计；AB 为滑动变阻器，其电阻R＝30 Ω；L 为一小灯泡，其额定电压U＝6.0 V，额定功率P＝1.8 W；S为开关， 开始时滑动变阻器的触头位于B 端，现在接通开关S，然后将触头缓慢地向A 端滑动，当到达某一位置C 处时，小灯泡刚好正常发光．则CB 之间的电阻应为() 图 2 A．10 Ω B． 20 ΩC．15 Ω D．5 Ω4．如图 3 所示的电路，闭合开关 S，滑动变阻器滑片P 向左移动，下列结论正确的是() 图 3 A．电流表读数变小，电压表读数变大B．小灯泡 L 变亮C．电容器 C 上电荷量减小D．以上说法都不对5．在如图 4 所示电路中，开关S1、S2、S3、S4 均闭合， C 是水平放置的平行板电容器，板间悬浮着一油滴P，断开哪个开关后P 会向下运动？ () 图 4 A．S1B．S2C．S3D．S46．在图 5 所示的电路中，电源内阻忽略不计，电动势为E，电阻 R1、R2 阻值相等，保持 R1 的阻值不变，改变R2 的阻值，则关于R2 消耗的功率P 的说法正确的是() 图 5 A．R2 增大， P 增大； R2 减小， P 减小B．R2 增大， P 减小； R2 减小， P 增大C．无论 R2 是增大还是减小，P 均减小D．无论 R2 是增大还是减小，P 均增大【提升练】7．某同学设计了一个转向灯电路(如图 6 所示 )，其中 L 为指示灯， L 1、L2 分别为左、右转向灯， S 为单刀双掷开关，E 为电源，当S 置于位置 1 时，以下判断正确的是() 图 6 A．L 的功率小于额定功率B．L 1 亮，其功率等于额定功率C．L 2 亮，其功率等于额定功率D．含 L 支路的总功率较另一支路的大8．如图 7 所示的电路中，闭合开关S 后，灯泡 L 1、L 2 都能发光．后来由于某种故障使灯 L 2 突然变亮 (未烧坏 )，电压表...
