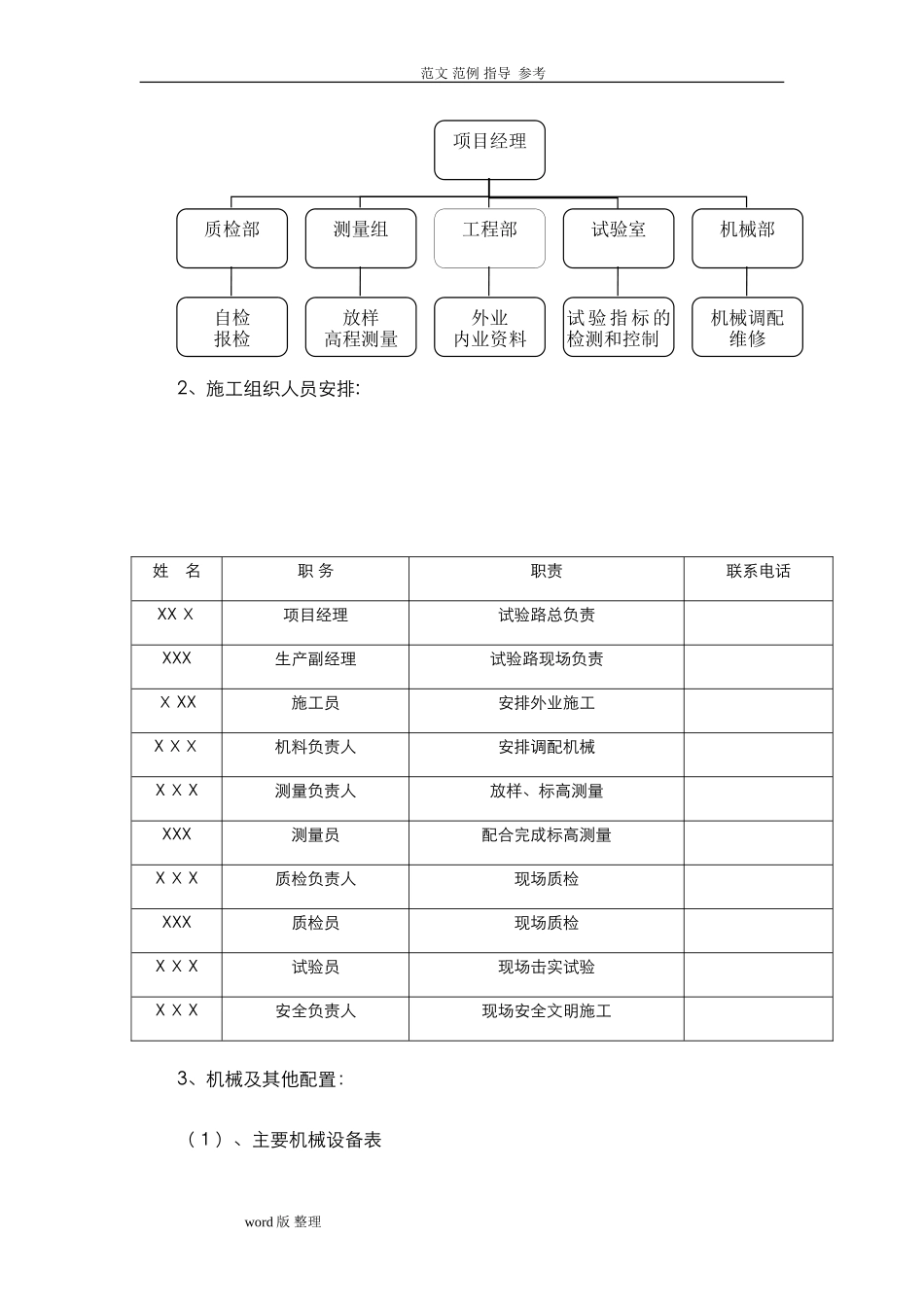

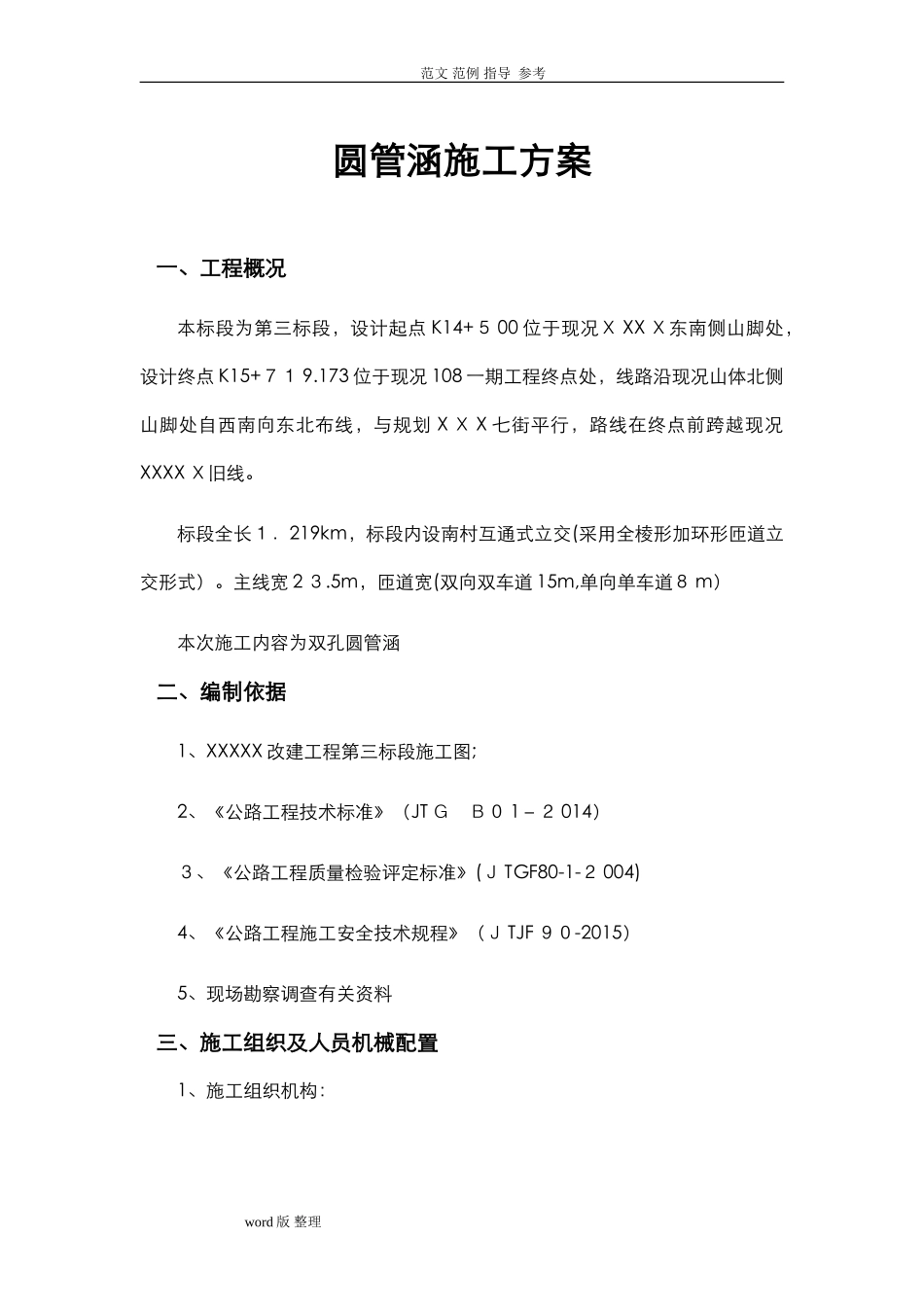

范文范例指导参考圆管涵施工方案一、工程概况本标段为第三标段，设计起点K14+５00位于现况ＸXXＸ东南侧山脚处，设计终点K15+７１9.173位于现况108一期工程终点处，线路沿现况山体北侧山脚处自西南向东北布线，与规划XＸX七街平行，路线在终点前跨越现况XXXXＸ旧线。标段全长１．219km，标段内设南村互通式立交(采用全棱形加环形匝道立交形式）。主线宽2３.5m，匝道宽(双向双车道15m,单向单车道８m）本次施工内容为双孔圆管涵二、编制依据1、XXXXX改建工程第三标段施工图;2、《公路工程技术标准》（JTＧＢ０1－２014）３、《公路工程质量检验评定标准》(ＪTGF80-1-２004)4、《公路工程施工安全技术规程》（ＪTJF９０-2015）5、现场勘察调查有关资料三、施工组织及人员机械配置1、施工组织机构：word版整理范文范例指导参考2、施工组织人员安排:姓名职务职责联系电话XXＸ项目经理试验路总负责XXX生产副经理试验路现场负责ＸXX施工员安排外业施工XＸＸ机料负责人安排调配机械XＸX测量负责人放样、标高测量XXX测量员配合完成标高测量XＸX质检负责人现场质检XXX质检员现场质检XＸX试验员现场击实试验XＸX安全负责人现场安全文明施工3、机械及其他配置：（１）、主要机械设备表word版整理项目经理质检部测量组工程部试验室机械部自检报检放样高程测量外业内业资料试验指标的检测和控制机械调配维修范文范例指导参考序号机械名称规格型号状况数量1装载机ZL５０Ｃ－Ⅱ完好12搅拌机SHＡNＴUIＳR22M完好13挖掘机大宇2０0完好1(２)、主要测量试验仪器设备表:序号仪器名称型号数量1全站仪莱卡12水准仪徕卡1３其他配套仪器满足４水平仪1四、施工方案１、施工准备（１)、组织准备根据圆管涵的工艺特点,施工顺序和工期要求组建相应的管理机构、专业施工队伍及专业施工班组。（２)、技术准备１)组织有关施工人员熟悉设计图纸、相关文件及资料，学习有关规范和规程,查对图纸是否齐全,有无遗漏、差错或相互矛盾之处，发现问题并做好记录，及时向设计单位提出。２)根据业主提供的控制点及现场情况,编制测量方案，做好现场的测量控制网的加密,确保测量控制的精度,并保护好控制点。3)做好技术培训和技术交底,编制施工工艺标准和保证措施，制定技术管理word版整理范文范例指导参考办法和实施细则。(3）、施工临时设施准备基层施工队驻地设置在1K15+1０0右侧50m处，驻地及施工路段已做好“三通一平”。(4)、物资准备落实好各种材料的采购计划及物资贮运方式,做好物资进场准备,保证现场的物资及周转材料的正常供给。（5）、施工机械准备基层施工所需的挖掘机、装载机、搅拌机等相关机械设备已经进场，并做好了机械的检修及维护工作，确保施工顺利。2、施工方法（1）、测量放样根据监理工程师认可的数据进行放样,并按监理工程师认可的方法放出管涵位置及施工范围,用白灰洒出基坑挖掘范围。（2）、基础开挖及地基检测沟槽开挖前详细调查现况管线位置,物探人员测定管线高程并现场挖探坑，对现有管线做明显标记,开槽时遇有管线处必须人工开挖,施工中，遇到不明管线，及时妥善保护,并通知有关部门处理。采用机械进行土方开挖，槽底预留２0cm人工进行清底。根据开槽深度及word版整理范文范例指导参考土质确定放坡坡度,遇不良地质坡度要加大，当现场不具备放坡条件时,沟槽开挖后采用背板与支撑相结合的方法支护边坡，操作面宽度为70ｃｍ。开槽挖出的土方，堆在距槽边1米以外的位置处，堆土高度小于1m，在下管一侧的槽边不堆土或少堆土。沟槽开挖完成后，由经理部技术负责人约请驻地监理联合进行钎探验收,合格后,方可进行下道工序。做好槽底排水措施，在槽底四周挖排水沟，并在基础以外角落设置集水井，以排除地面水及地下水。(3）、垫层砂石垫层施工：将砂石料卸至槽底，根据放线高度，人工分层摊铺找平,然后用平板振捣器振捣密实。垫层宽度和顶面高程符合设计要求。(４)、底板混凝土浇筑垫层施工完成后，及时浇筑底板混凝土。模板采用木模拼装,外侧用双钢管做横、立带加固，并用短方木顶于边坡上。浇筑前先湿润砂砾层表面,在浇筑过程中，严格控制底板顶面高程,在承插口位置需预留出承插口大头位置，浇筑完成后及时...
