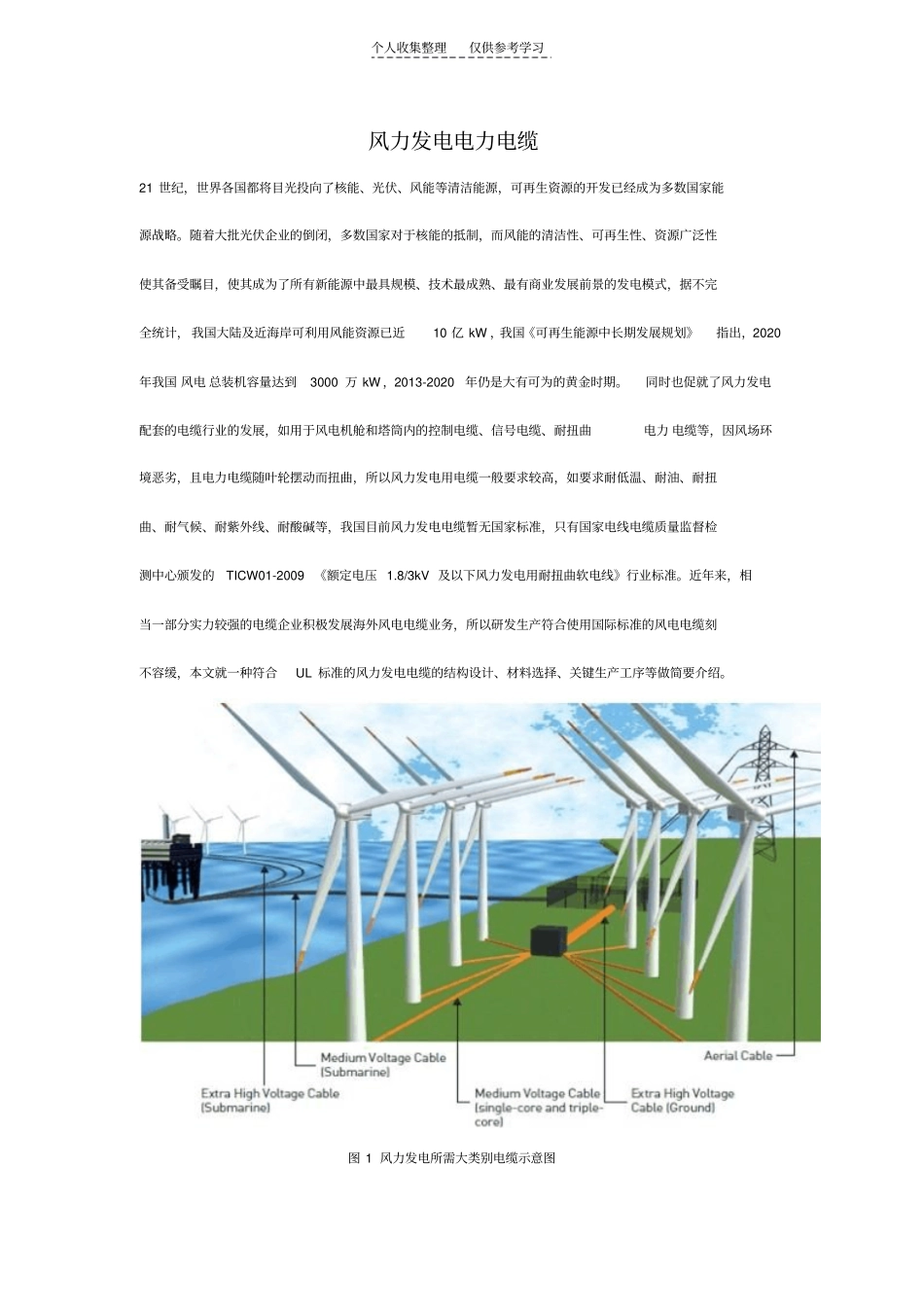

精品风力发电电力电缆_第1页
1/5

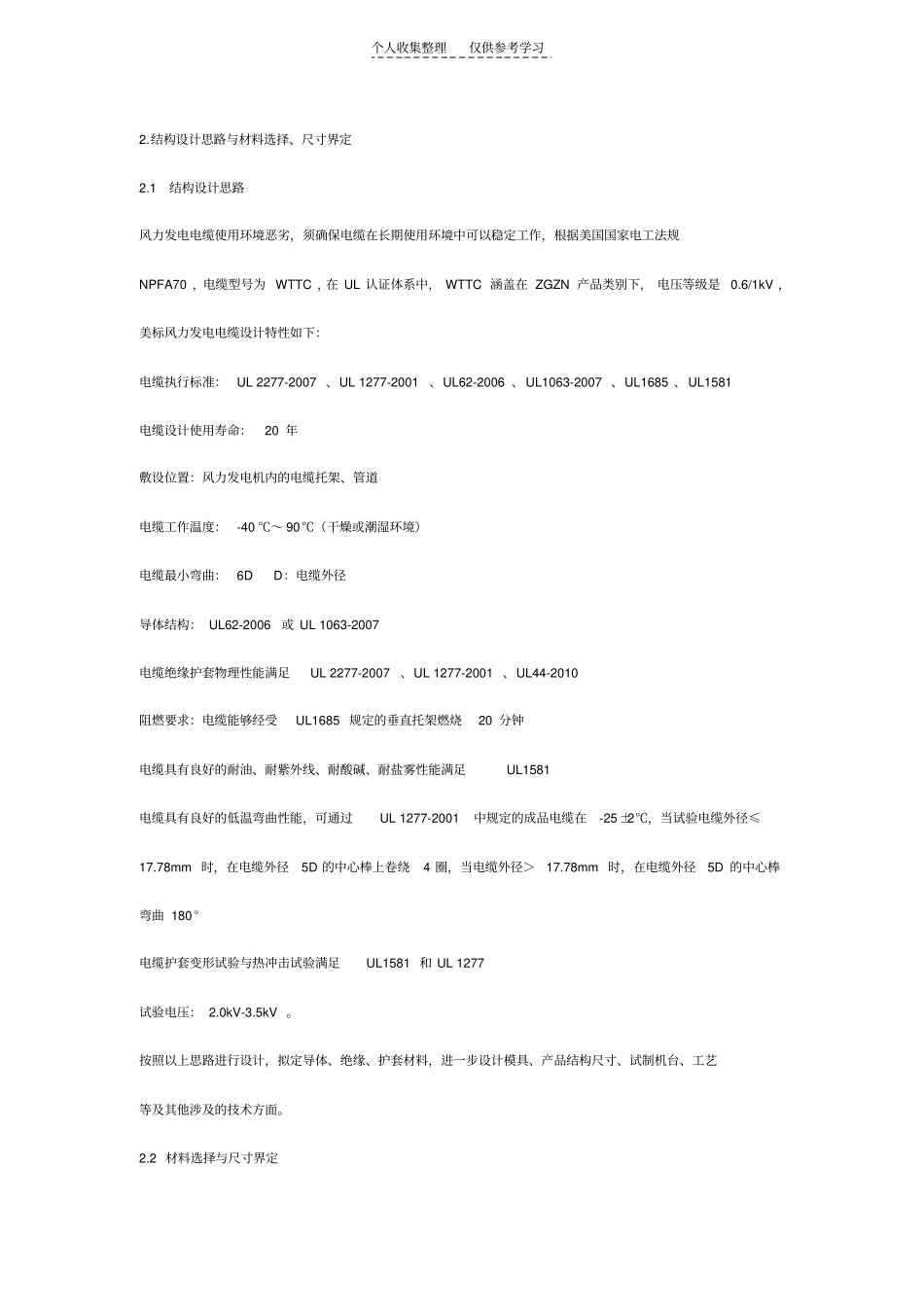

精品风力发电电力电缆_第2页
2/5

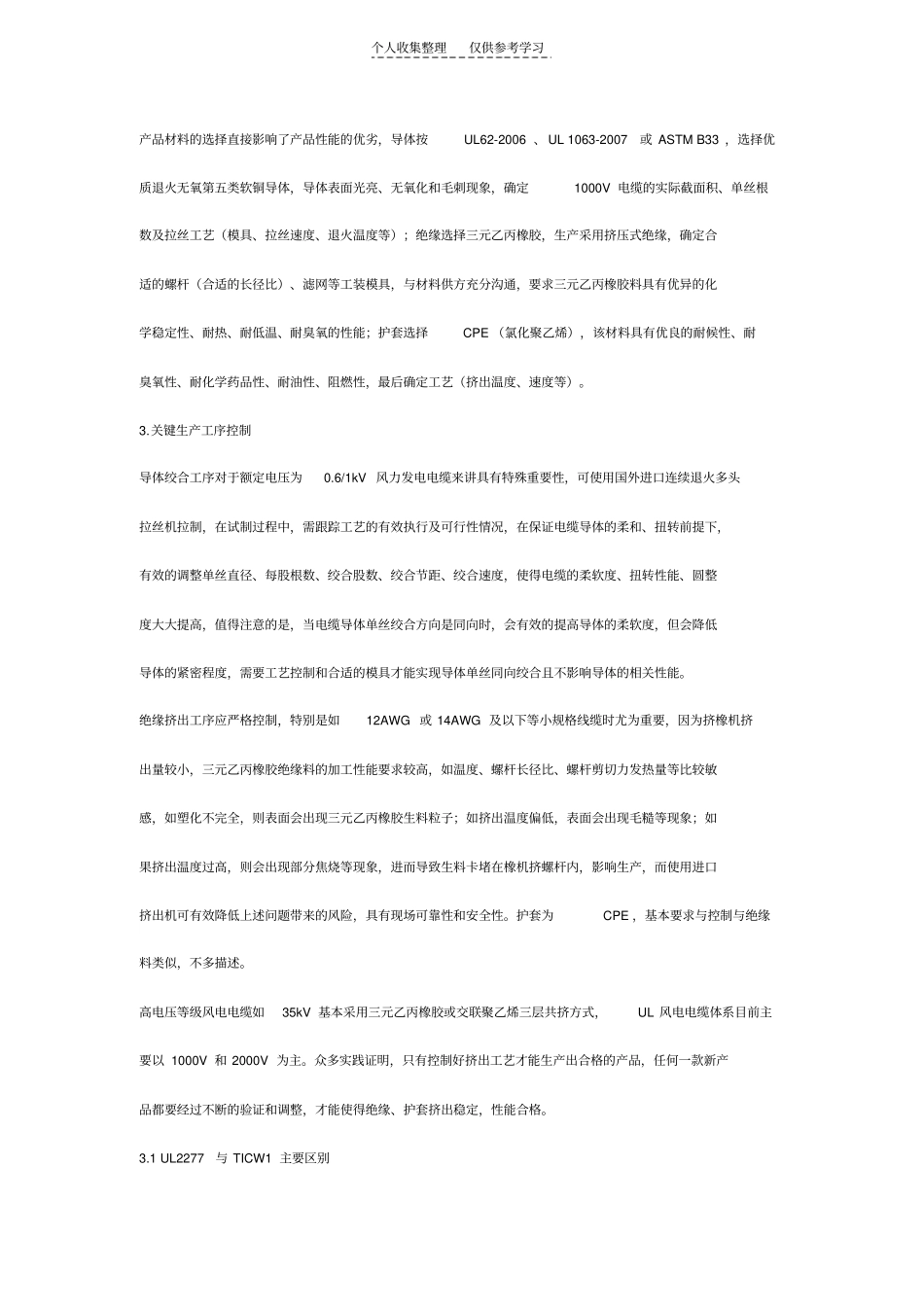

精品风力发电电力电缆_第3页
3/5
个人收集整理仅供参考学习风力发电电力电缆21 世纪,世界各国都将目光投向了核能、光伏、风能等清洁能源,可再生资源的开发已经成为多数国家能源战略。随着大批光伏企业的倒闭,多数国家对于核能的抵制,而风能的清洁性、可再生性、资源广泛性使其备受瞩目,使其成为了所有新能源中最具规模、技术最成熟、最有商业发展前景的发电模式,据不完全统计, 我国大陆及近海岸可利用风能资源已近10 亿 kW ,我国《可再生能源中长期发展规划》指出,2020年我国 风电 总装机容量达到3000 万 kW ,2013-2020年仍是大有可为的黄金时期。同时也促就了风力发电配套的电缆行业的发展,如用于风电机舱和塔筒内的控制电缆、信号电缆、耐扭曲电力 电缆等,因风场环境恶劣,且电力电缆随叶轮摆动而扭曲,所以风力发电用电缆一般要求较高,如要求耐低温、耐油、耐扭曲、耐气候、耐紫外线、耐酸碱等,我国目前风力发电电缆暂无国家标准,只有国家电线电缆质量监督检测中心颁发的TICW01-2009 《额定电压 1.8/3kV 及以下风力发电用耐扭曲软电线》行业标准。近年来,相当一部分实力较强的电缆企业积极发展海外风电电缆业务,所以研发生产符合使用国际标准的风电电缆刻不容缓,本文就一种符合UL 标准的风力发电电缆的结构设计、材料选择、关键生产工序等做简要介绍。图 1 风力发电所需大类别电缆示意图个人收集整理仅供参考学习2.结构设计思路与材料选择、尺寸界定2.1 结构设计思路风力发电电缆使用环境恶劣,须确保电缆在长期使用环境中可以稳定工作,根据美国国家电工法规NPFA70 ,电缆型号为 WTTC ,在 UL 认证体系中, WTTC 涵盖在 ZGZN 产品类别下, 电压等级是0.6/1kV ,美标风力发电电缆设计特性如下:电缆执行标准: UL 2277-2007 、UL 1277-2001、UL62-2006 、 UL1063-2007 、UL1685 、 UL1581 电缆设计使用寿命:20 年敷设位置:风力发电机内的电缆托架、管道电缆工作温度: -40 ℃~ 90℃(干燥或潮湿环境)电缆最小弯曲: 6D D:电缆外径导体结构: UL62-2006或 UL 1063-2007 电缆绝缘护套物理性能满足UL 2277-2007、UL 1277-2001 、UL44-2010 阻燃要求:电缆能够经受UL1685 规定的垂直托架燃烧20 分钟电缆具有良好的耐油、耐紫外线、耐酸碱、耐盐雾性能满足UL1581 电缆具有良好的低温弯曲性能,可通过UL 1277-2001中规定的成品电缆在-25 ±2℃,当试验电缆外径≤17.78mm 时,在电缆外径5D 的中心...
