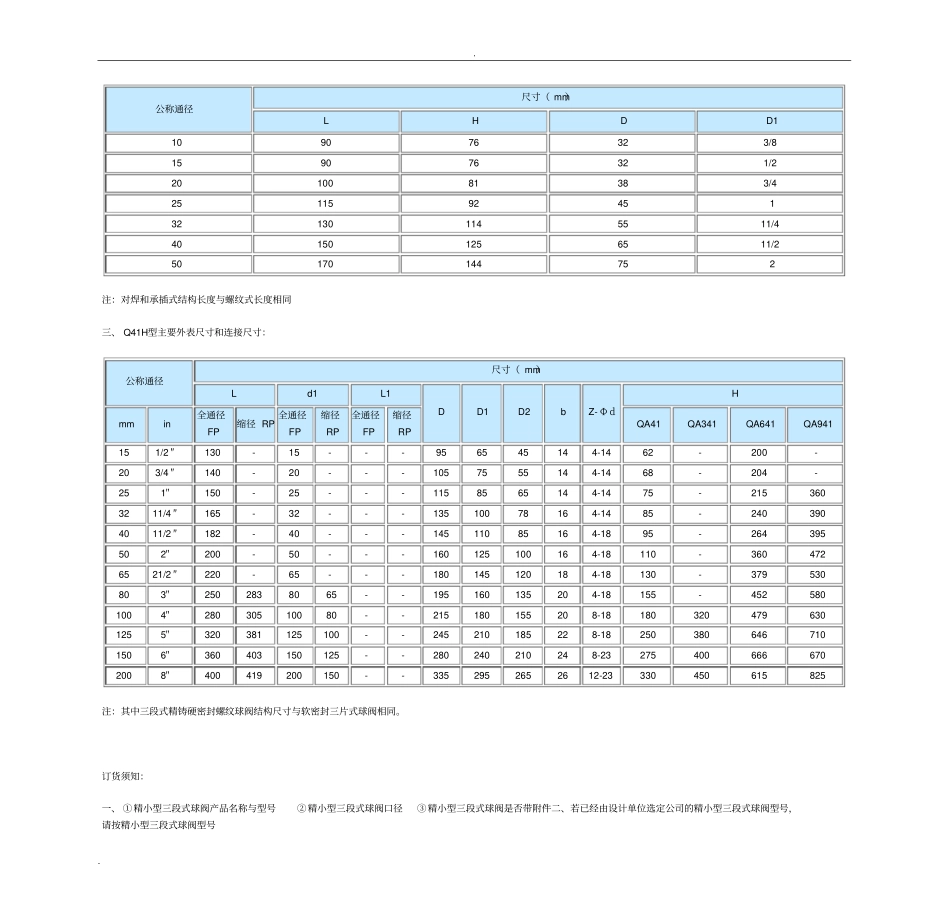

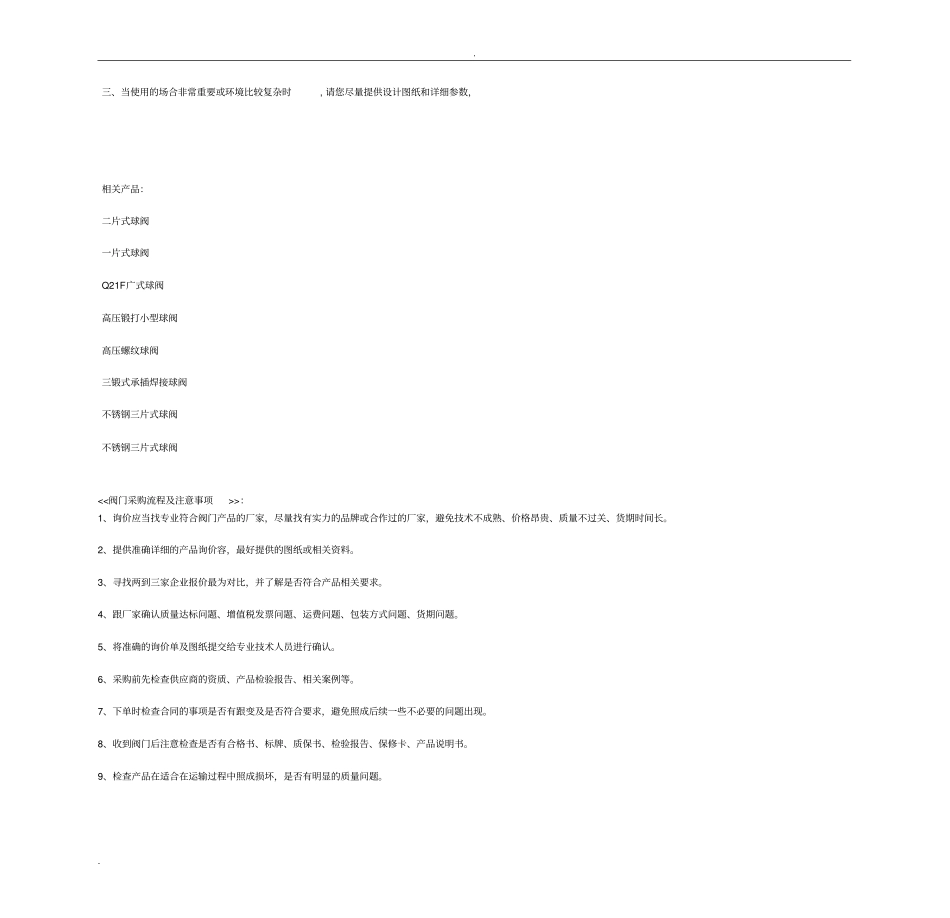

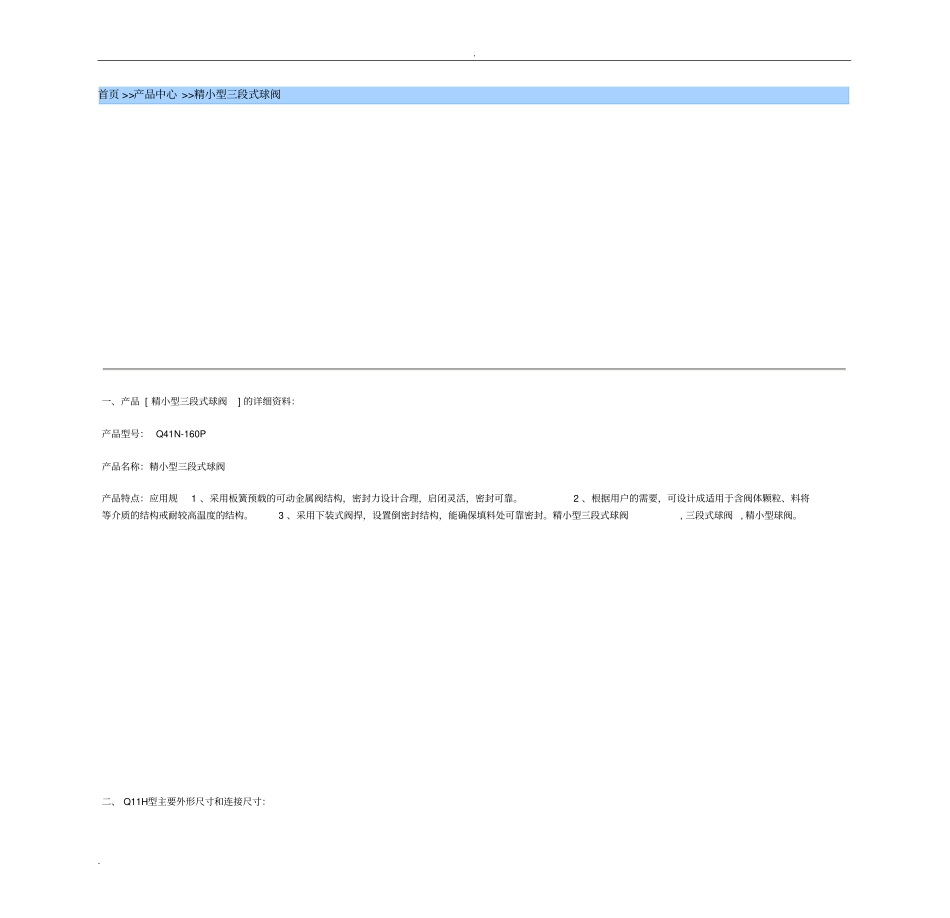

. . 首页 >>产品中心 >>精小型三段式球阀一、产品 [ 精小型三段式球阀] 的详细资料:产品型号: Q41N-160P 产品名称:精小型三段式球阀产品特点:应用规 1 、采用板簧预载的可动金属阀结构,密封力设计合理,启闭灵活,密封可靠。 2 、根据用户的需要,可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3 、采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。精小型三段式球阀, 三段式球阀 , 精小型球阀。二、 Q11H型主要外形尺寸和连接尺寸:. . 公称通径尺寸( mm)L H D D1 10 90 76 32 3/8 15 90 76 32 1/2 20 100 81 38 3/4 25 115 92 45 1 32 130 114 55 11/4 40 150 125 65 11/2 50 170 144 75 2 注:对焊和承插式结构长度与螺纹式长度相同三、 Q41H型主要外表尺寸和连接尺寸:公称通径尺寸( mm)L d1 L1 D D1 D2 b Z- Φ dH mm in 全通径FP 缩径 RP 全通径FP 缩径RP 全通径FP 缩径RP QA41 QA341 QA641 QA941 15 1/2 ″ 130 - 15 - - - 95 65 45 14 4-14 62 - 200 - 20 3/4 ″ 140 - 20 - - - 105 75 55 14 4-14 68 - 204 - 25 1″ 150 - 25 - - - 115 85 65 14 4-14 75 - 215 360 32 11/4 ″ 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390 40 11/2 ″ 182 - 40 - - - 145 110 85 16 4-18 95 - 264 395 50 2″ 200 - 50 - - - 160 125 100 16 4-18 110 - 360 472 65 21/2 ″ 220 - 65 - - - 180 145 120 18 4-18 130 - 379 530 80 3″ 250 283 80 65 - - 195 160 135 20 4-18 155 - 452 580 100 4″ 280 305 100 80 - - 215 180 155 20 8-18 180 320 479 630 125 5″ 320 381 125 100 - - 245 210 185 22 8-18 250 380 646 710 150 6″ 360 403 150 125 - - 280 240 210 24 8-23 275 400 666 670 200 8″ 400 419 200 150 - - 335 295 265 26 12-23 330 450 615 825 注:其中三段式精铸硬密封螺纹球阀结构尺寸与软密封三片式球阀相同。订货须知:一、 ①精小型三段式球阀产品名称与型号②精小型三段式球阀口径③精小型三段式球阀是否带附件二、若已经由设计单位选定公司的精小型三段式球阀型号...
