精架桥安全技术交底

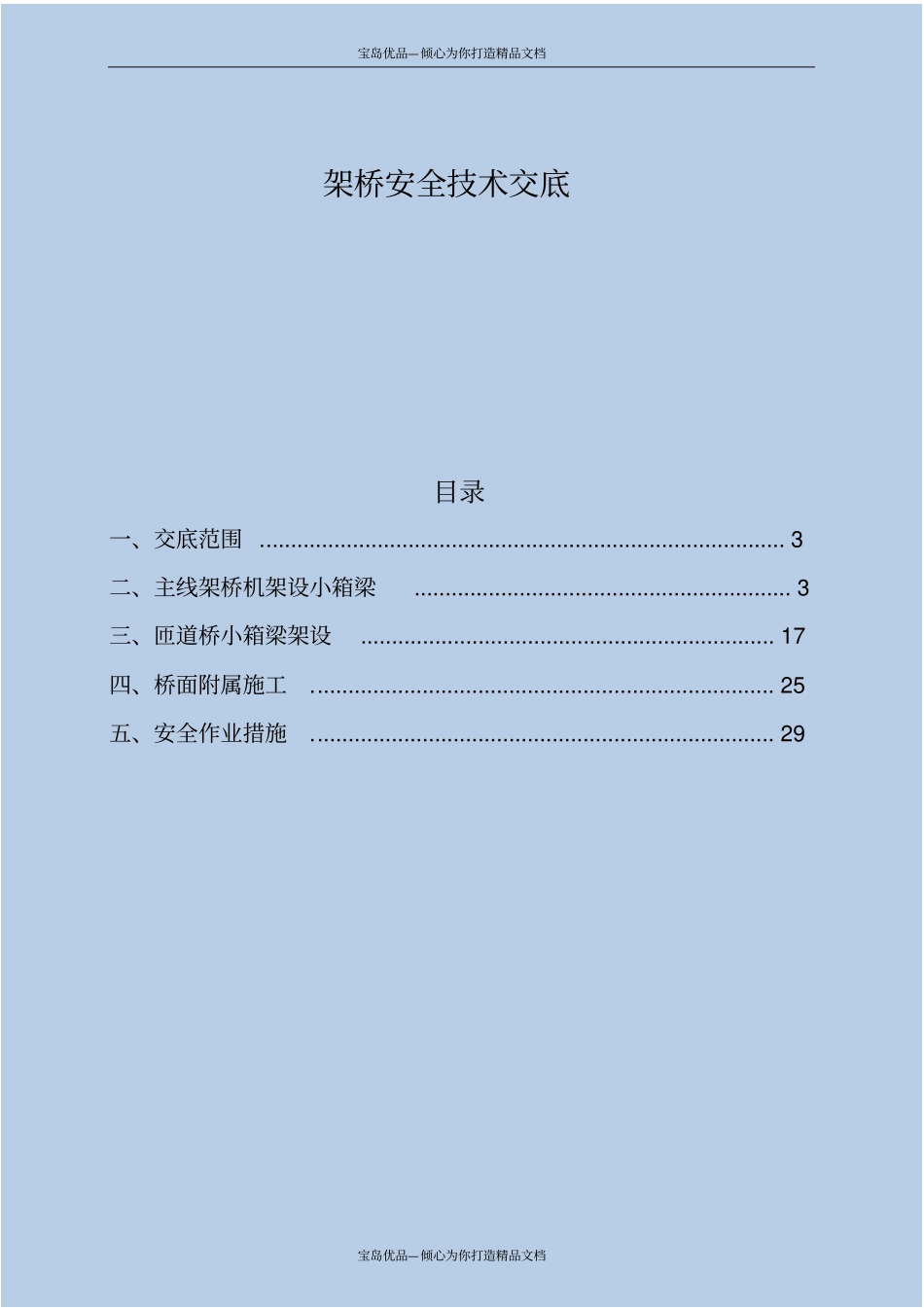

宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档架桥安全技术交底目录一、交底范围 ..................................................................................... 3 二、主线架桥机架设小箱梁 ............................................................. 3 三、匝道桥小箱梁架设................................................................... 17 四、桥面附属施工........................................................................... 25 五、安全作业措施........................................................................... 29 宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档一、交底范围本次安全技术交底范围包括主线第六联10 片小箱梁架桥机架设、 NE第十联和 ES第二联履带吊架设及桥面附属施工。二、主线架桥机架设小箱梁1.桥梁施工工艺流程详2.架桥机架梁施工工艺流程3.小箱梁预制为方便运输，小箱梁在场内进行预制，预制场位于市心路与机场路交叉口西北角。小箱梁预制施工方法见小箱梁预制方案，小箱梁按照安装顺序进行预制。4.小箱梁运输主线桥 40m 小箱梁边梁重 204.5t ，采用 300t 级狼狈式运梁车进行地面运输，采用 300t 级轨道式运梁平车进行桥面运输。小箱梁在预制场采用两台 500T 汽车吊装车，运梁车穿过市心北路后在主线桥第4 联南侧同样采用两台 500T 汽车吊垂直提升至停放在桥面的运梁平车上。运梁车穿过市心北路时， 需临时封闭道路。 小箱梁垂直提升至桥面的作业工况见附图。轨道式运梁车现场照片5.主线桥小箱梁架设根据本工程现场情况，主线桥小箱梁采用架桥机进行安装。主线桥铁路跨的桥墩（ 14#墩）位于沪昆高铁桥梁梁底投影西侧。架梁采用的架桥机整机高度为 11.42m，前导梁处的上横梁顶至走行轨道顶面的高度为8.29m ，宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档纵梁顶至走行轨道顶面的高度为7.38m 。受高铁桥梁净空限制，架桥机只能从铁路西侧进行架梁作业。如下图所示：7388291142QGS320t/65m 型步履式外形尺寸图宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档宝岛优品—倾心为你打造精品文档架梁的施工...
