精编【安全生产】桥梁跨道作业安全防护方案VIP专享

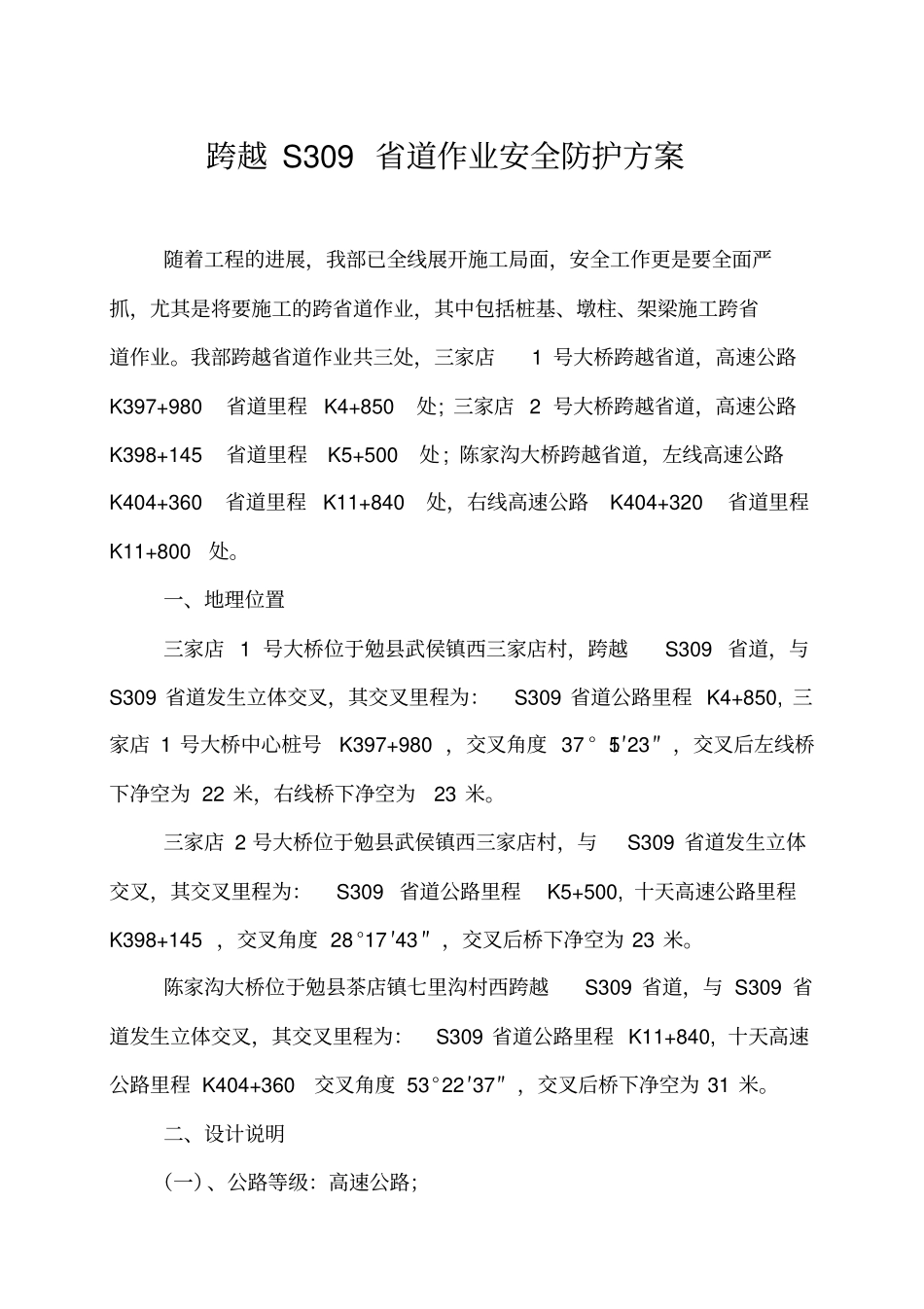

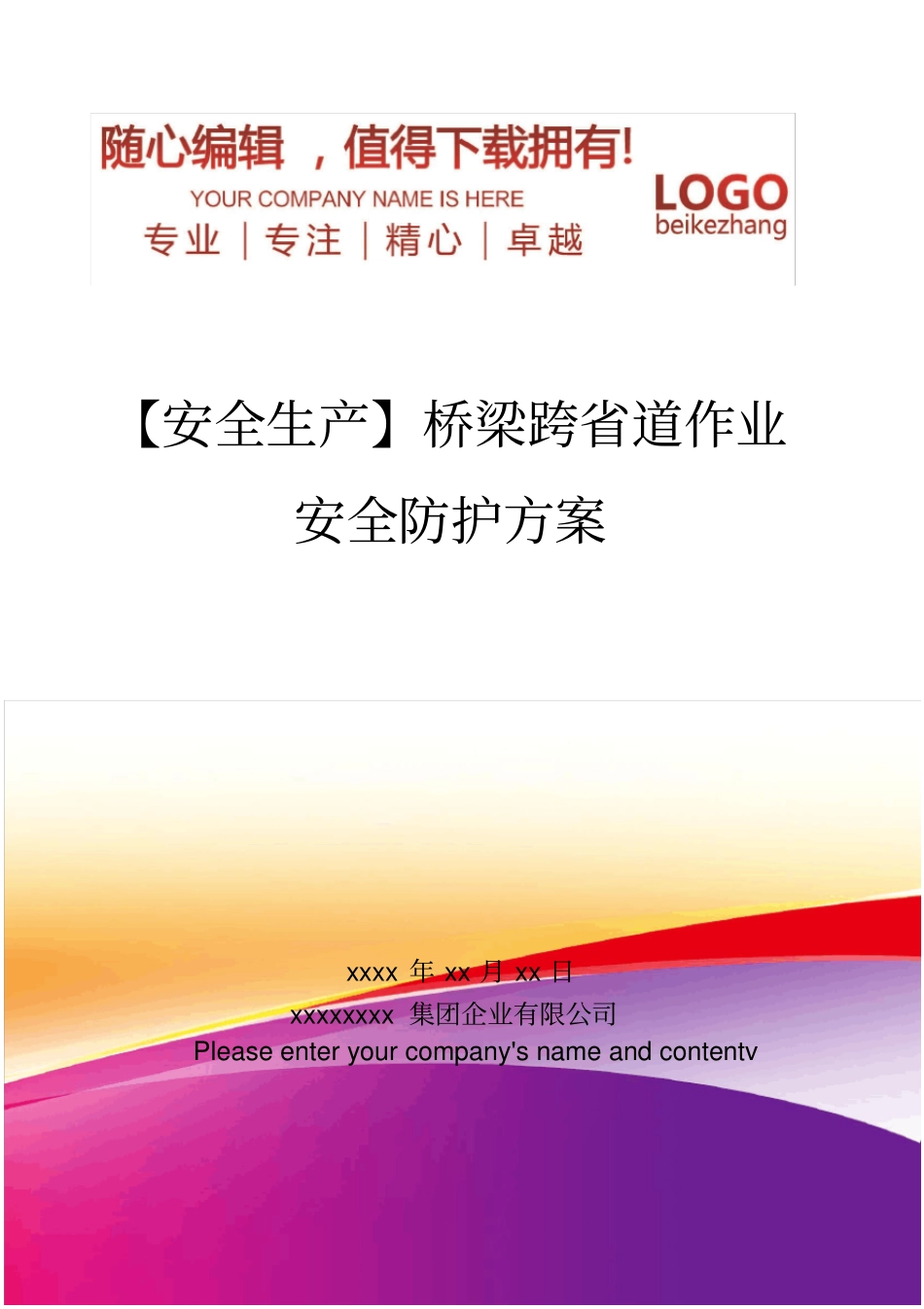

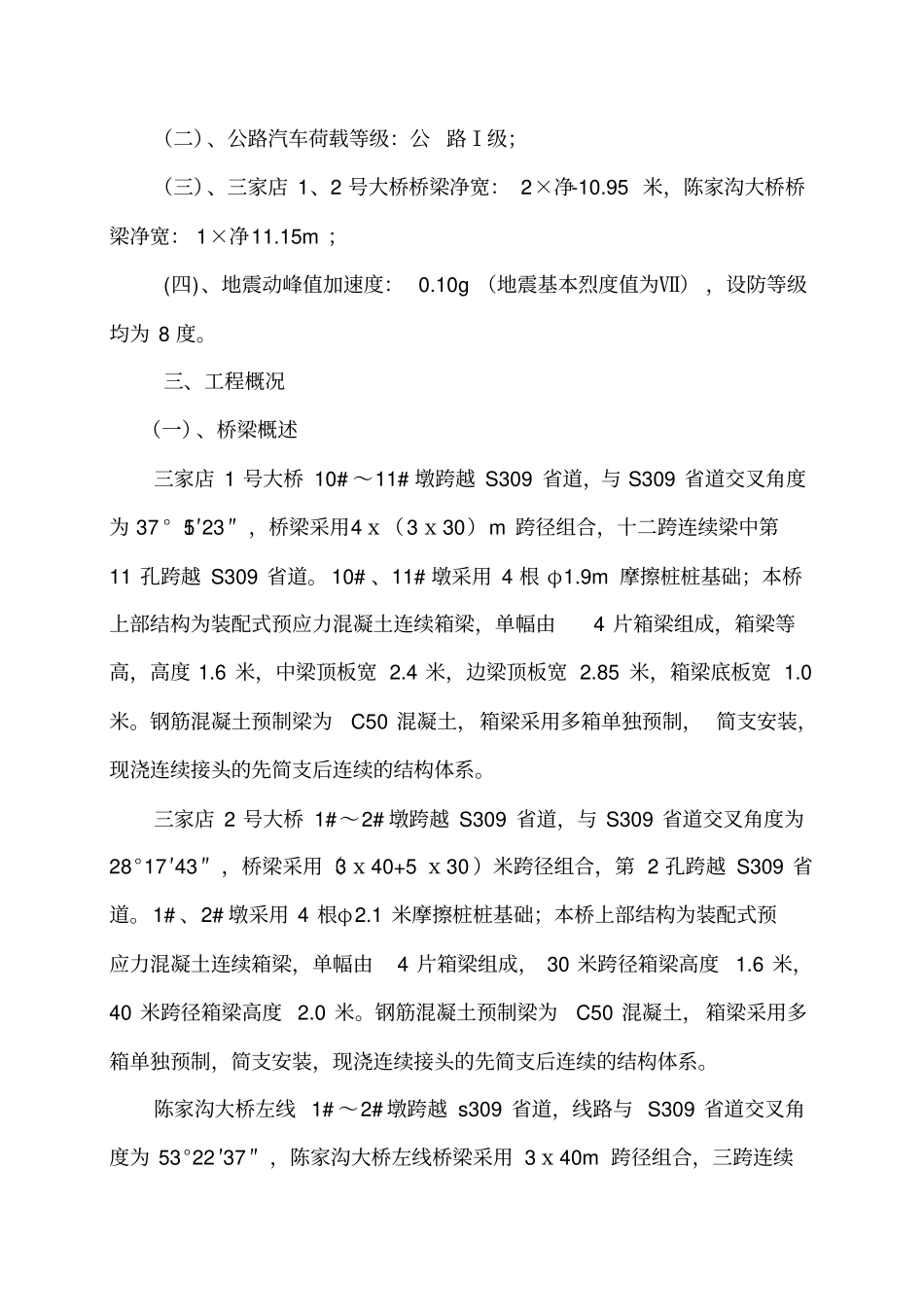

【安全生产】桥梁跨省道作业安全防护方案xxxx 年 xx 月 xx 日xxxxxxxx 集团企业有限公司Please enter your company's name and contentv跨越 S309 省道作业安全防护方案随着工程的进展，我部已全线展开施工局面，安全工作更是要全面严抓，尤其是将要施工的跨省道作业，其中包括桩基、墩柱、架梁施工跨省道作业。我部跨越省道作业共三处，三家店1 号大桥跨越省道，高速公路K397+980省道里程K4+850处; 三家店 2 号大桥跨越省道，高速公路K398+145省道里程K5+500处; 陈家沟大桥跨越省道，左线高速公路K404+360省道里程K11+840处，右线高速公路K404+320省道里程K11+800处。一、地理位置三家店 1 号大桥位于勉县武侯镇西三家店村，跨越S309 省道，与S309 省道发生立体交叉，其交叉里程为：S309 省道公路里程 K4+850, 三家店 1 号大桥中心桩号K397+980 ，交叉角度 37 ° 15′23″ ，交叉后左线桥下净空为 22 米，右线桥下净空为23 米。三家店 2 号大桥位于勉县武侯镇西三家店村，与S309 省道发生立体交叉，其交叉里程为：S309 省道公路里程K5+500, 十天高速公路里程K398+145 ，交叉角度 28 °17 ′43 ″ ，交叉后桥下净空为 23 米。陈家沟大桥位于勉县茶店镇七里沟村西跨越S309 省道，与 S309 省道发生立体交叉，其交叉里程为：S309 省道公路里程 K11+840, 十天高速公路里程 K404+360交叉角度 53°22′37″ ，交叉后桥下净空为 31 米。二、设计说明（一）、公路等级：高速公路；（二）、公路汽车荷载等级：公路Ⅰ级；（三）、三家店 1、2 号大桥桥梁净宽： 2×净-10.95 米，陈家沟大桥桥梁净宽： 1×净11.15m ；(四)、地震动峰值加速度： 0.10g （地震基本烈度值为Ⅶ） ，设防等级均为 8 度。三、工程概况（一）、桥梁概述三家店 1 号大桥 10# ～11# 墩跨越 S309 省道，与 S309 省道交叉角度为 37 ° 15′23 ″ ，桥梁采用4ⅹ（3ⅹ30）m 跨径组合，十二跨连续梁中第11 孔跨越 S309 省道。 10# 、11# 墩采用 4 根 φ1.9m 摩擦桩桩基础；本桥上部结构为装配式预应力混凝土连续箱梁，单幅由4 片箱梁组成，箱梁等高，高度 1.6 米，中梁顶板宽 2.4 米，边梁顶板宽 2.85 米，箱梁底板宽 1.0米。钢筋混凝土预制梁为C50 混凝土，箱梁采用多箱单独预制， 简支安装，现浇连续接头的先简支后连续的结构体系。三家店 2 号大桥 1#～2# 墩跨越 S309 ...
