精编【工艺技术】热处理工艺规程

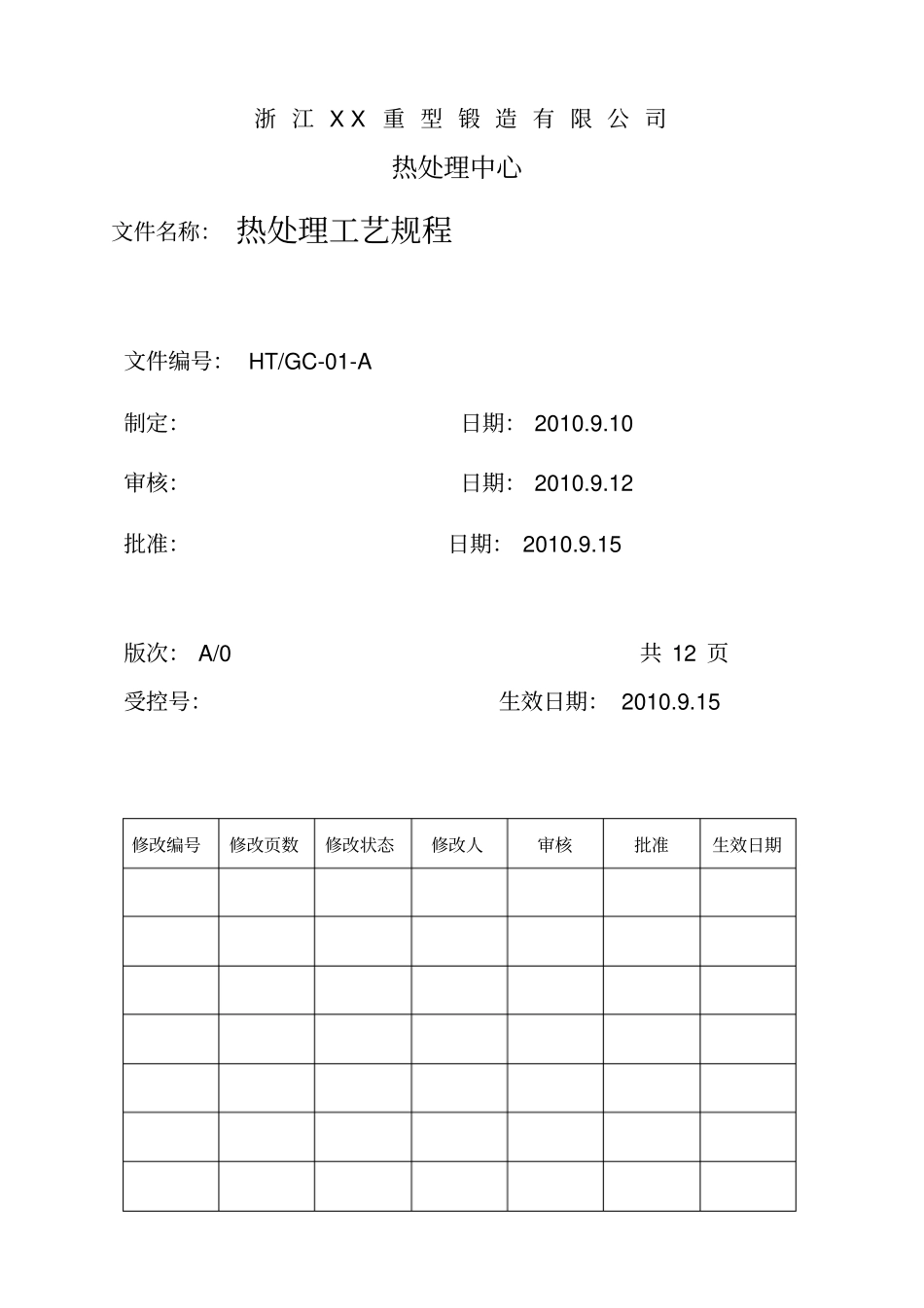

【工艺技术】热处理工艺规程xxxx 年 xx 月 xx 日xxxxxxxx 集团企业有限公司Please enter your company's name and contentv浙 江 X X 重 型 锻 造 有 限 公 司热处理中心文件名称： 热处理工艺规程文件编号： HT/GC-01-A 制定：日期： 2010.9.10 审核：日期： 2010.9.12 批准：日期： 2010.9.15 版次： A/0 共 12 页受控号：生效日期： 2010.9.15 修改编号修改页数修改状态修改人审核批准生效日期热处理工艺规程1.0 热处理工艺规范1.1 退火及其目的把钢加热到其一适当温度并保温，然后缓慢冷却的热处理方法，称为退火。根据退火的目的和工艺特点，可分为去应力退火，再结晶退火、完全退火、不完全退火、等温退火、球化退火和均匀化退火等。退火的目的主要有以下几点：（1）降低硬度，改善切削加工性能。（2）细化晶粒，改善钢中碳化物的形态和分布，为最终热处理做好组织准备。（3）消除内应力， 消除由于塑性变形加工、 切削加工或焊接造成的内应力以及铸件内残留的内应力，以减小变形和防止开裂。（4）使碳化物球状化．降低硬度。（5）改善或消除钢在铸造、锻造和焊接过程中形成的各种组织缺陷，防止产生白点。在大多数情况下，退火一般为预备热处理，通常安排在铸造或锻造之后．粗加工之前，目的是为了降低硬度．改善切削加工性能，细化组织，为最终热处理做组织准备。对于一些要求不很高的工件，退火也可作为最终热处理。消除内应力退火往往在铸造、焊接、压力加工或粗加工之后。1.2 均匀化退火（1）定义：均匀化退火也称扩散退火，是把钢加热到远高于Ac3 或 Acm 的温度，经长时间保温，然后缓慢冷却的热处理工艺。（2）目的：是使钢的成分均匀化，消除成分偏析。在高温下，钢中原子具有大的活动能量，有利于原子进行充分的扩散，从而消除成分偏析及组织的不均匀性。以减轻钢在热加工时产生脆裂的倾向和消除铸钢件内应力，并提高其力学性能。（3）范围：适用于铸钢件及具有成份偏析的锻轧件。（4）工艺：加热温度为 Ac3+150 ～200 ℃，保温时间为 10 ～20h , 随炉缓冷至 350 ℃ 以下出炉。由于退火的加热温度很高，保温时间又长，很容易引起晶粒长大，需在退火后进行细化晶粒的处理，如进行压力加工使晶粒碎化，或通过完全退火、正火使晶较细化。1.3 再结晶退火（1）目的：A、消除加工硬化，降低硬度。B、 消除冷塑性变形后的内应力。（2）范围：主要用于冷变形加工的工件。如工件...
