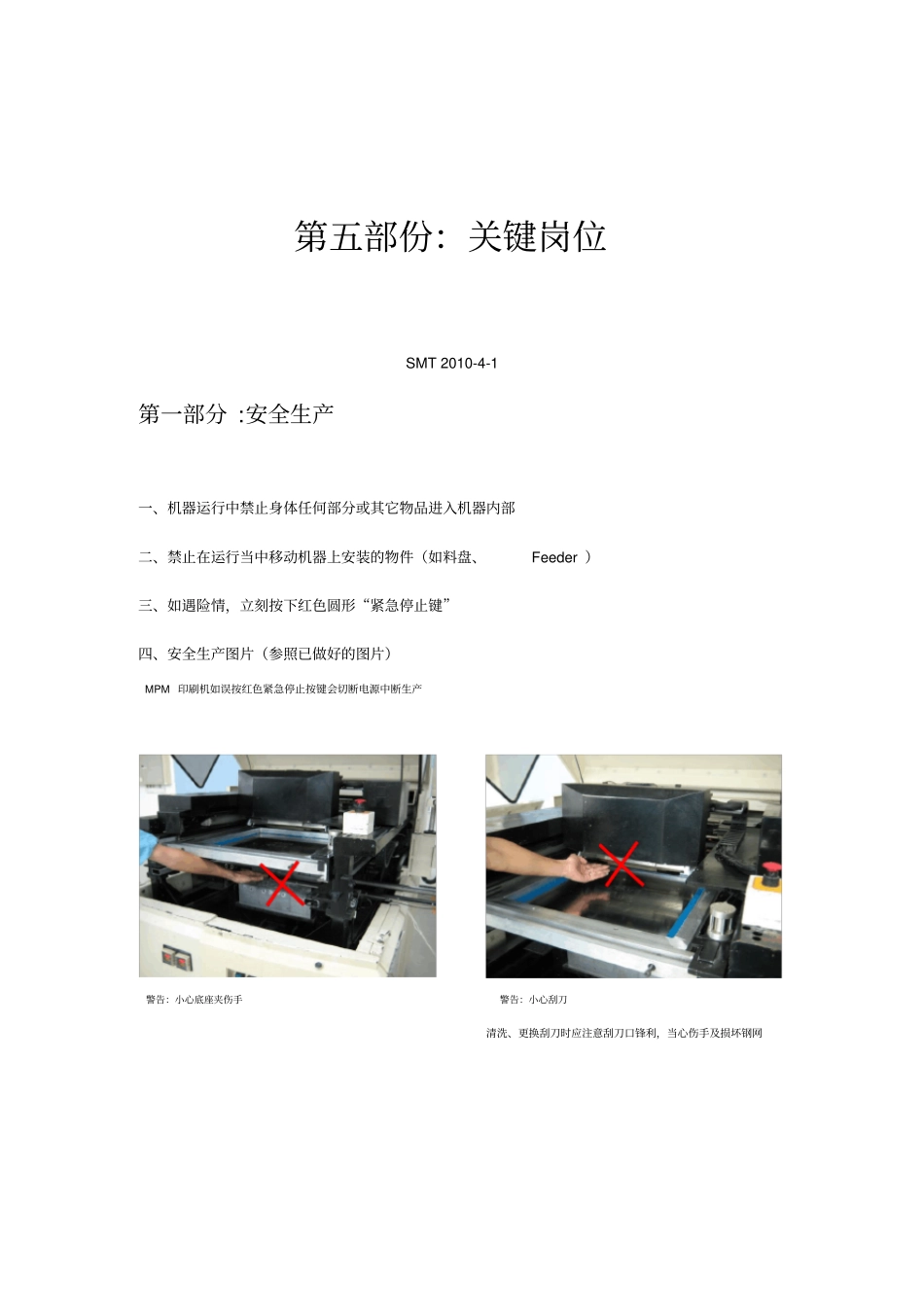

【表面组装技术】电子厂SMT 人员内部培训资料xxxx 年 xx 月 xx 日xxxxxxxx 集团企业有限公司Please enter your company's name and contentvSMT 人员培训资料第一部分 :安全生产第二部分 :工艺流程第三部分 :物料识别第四部分 :机器操作第五部份：关键岗位SMT 2010-4-1 第一部分 :安全生产一、机器运行中禁止身体任何部分或其它物品进入机器内部二、禁止在运行当中移动机器上安装的物件（如料盘、Feeder ）三、如遇险情，立刻按下红色圆形“紧急停止键”四、安全生产图片（参照已做好的图片）MPM 印刷机如误按红色紧急停止按键会切断电源中断生产警告：小心底座夹伤手警告：小心刮刀清洗、更换刮刀时应注意刮刀口锋利，当心伤手及损坏钢网当有人在检查机器时不可开机，严禁两人同时操作机器出现意外不可在机器运行时取出FEEDER，以防损坏机器机器运行时不可把手或其它异物伸入机器内，以防发生意外。需要更换 FEEDER或检查设备必须先按下F6 机器停止运行机器运行中不可以把手伸入机器内拾取物料或料盘机器运行当中不可以取放FEEDER，以免发生碰撞拾取物料或料盘时应先按下STOP 键停机再打开安全门取放 FEEDER时应先按下红色STOP 键停机再打开安全门警告：检查中不可开机错误方式：运行中不可换取飞达错误方式：运行中不可进入机器内取料错误方式：运行中不可取出飞达机器运行中不可以把手伸入机器内拾取物料或料盘机器运行中不可以把头部伸入机器安全门以内观看第二部分：工艺流程一、 SMT 定义二、流程图错误方式：不可把头手伸入机器内错误方式：不可把头手伸入机器内第三部分：物料识别一、电阻1 、电阻的符号：R2 、电阻的单位：欧姆：Ω千欧：ＫΩ兆欧：ＭΩ3 、单位换算：一兆欧（ 1ＭΩ ） = 一百万欧姆（ 10 6Ω ）1ＭΩ= 1000 ＫΩ= 1000000Ω4 、电阻丝印的识别。如：第一个数字表示电阻值首位数第二个数字表示电阻值的第二位数第三个数字表示第二位数后面有几个“0”举例：表示阻值 33 ＫΩ= 33000Ω表示阻值 330 Ω表示阻值 33 Ω二、电容1 、电容的符号：C2 、电容的单位：法拉：F 微法： MF （ NF ）皮法： PF3 、单位换算：一法拉（ 1F） = 一百万微法（ 10 6MF ）一微法（ 1MF ） = 10 3NF = 一百万皮法（10 6PF）1F = 106MF = 109NF = 1012PF三、电感1 、电感的符号：L2 、电感的单位：亨：H 毫亨： mH 微亨： nH3 、单位换算：一亨（1H...
