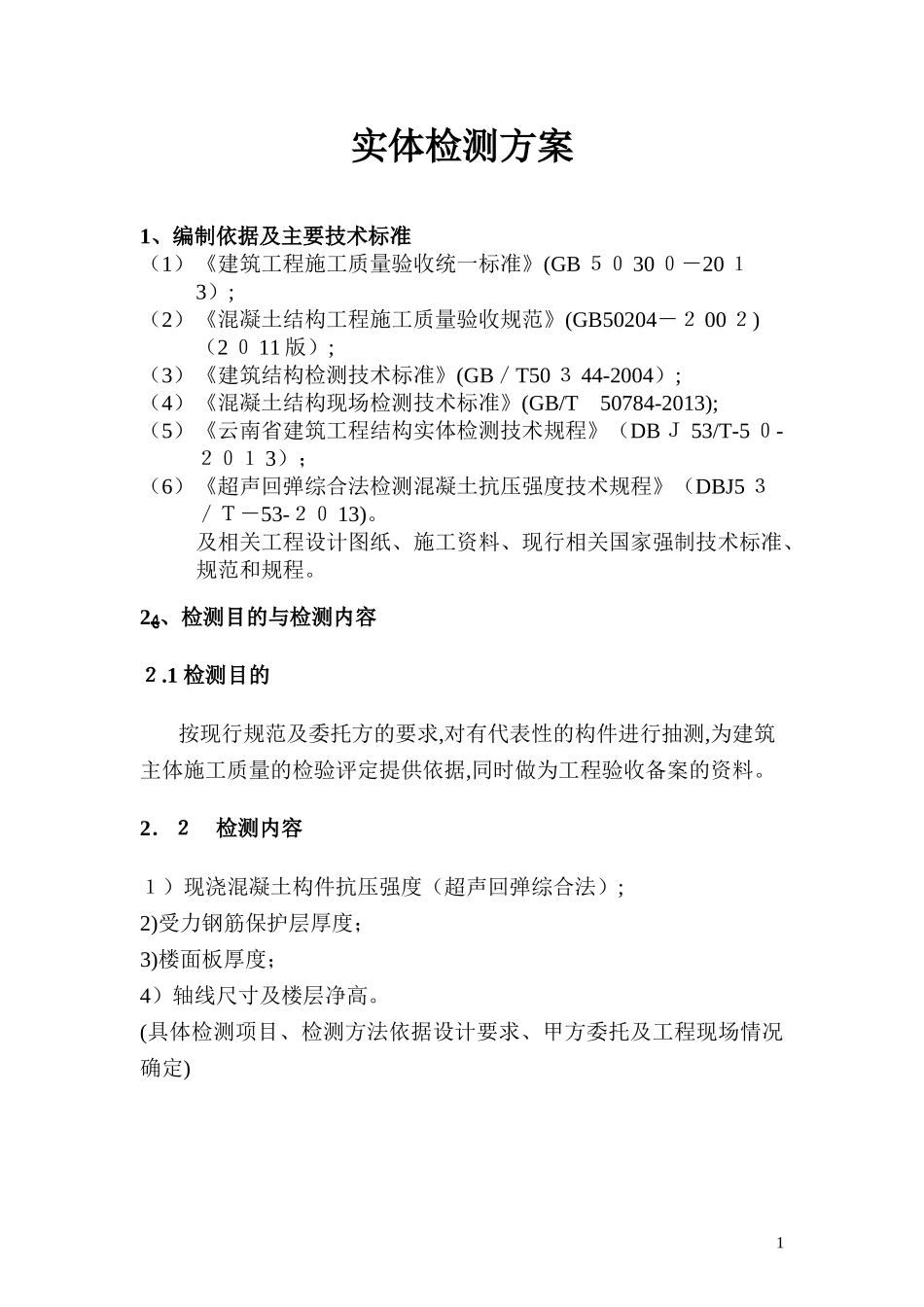

实体检测方案1、编制依据及主要技术标准（1）《建筑工程施工质量验收统一标准》(GB５０30０－20１3）;（2）《混凝土结构工程施工质量验收规范》(GB50204－２00２)（2０11版）;（3）《建筑结构检测技术标准》(GB／T50３44-2004）;（4）《混凝土结构现场检测技术标准》(GB/T50784-2013);（5）《云南省建筑工程结构实体检测技术规程》（DBＪ53/T-5０-２０１3）；（6）《超声回弹综合法检测混凝土抗压强度技术规程》（DBJ5３／Ｔ－53-２０13)。及相关工程设计图纸、施工资料、现行相关国家强制技术标准、规范和规程。ﻬ2、检测目的与检测内容２.1检测目的按现行规范及委托方的要求,对有代表性的构件进行抽测,为建筑主体施工质量的检验评定提供依据,同时做为工程验收备案的资料。2．２检测内容１）现浇混凝土构件抗压强度（超声回弹综合法）;2)受力钢筋保护层厚度；3)楼面板厚度；4）轴线尺寸及楼层净高。(具体检测项目、检测方法依据设计要求、甲方委托及工程现场情况确定)1ﻬ３、检测程序本工程严格按照以下程序框图进行检测工作检测工作程序框图检测程序补充及说明(1）接受委托:现浇混凝土构件龄期达检测条件(按照《云南省建筑工程结构实体检测技术规程》（ＤＢＪ５3/Ｔ-50－２０13）第４．2.4条及其条文说明，混凝土构件强度检测应当在其同条件养护试块达到养护要求的时间时进行,这个时间一般不少于30天，不少过60天,检测结果能有效反映构件混凝土的真实强度)，由建设方或监理单位通知进场检测；接受委托现场调查、相关资料的收集制定检测方案现场检测确认仪器、设备状况补充检测计算分析和结果评价检测报告2（2)现场调查、相关资料的收集：项目现场踏勘,包括结构形式、层数、混凝土强度等级;设计图纸、施工记录的收集；(3)制定检测方案:严格按照相关规范的要求制定,落实可行性、科学性;编制后报送建设单位、监理单位审查；（4）确认仪器、设备状况：根据检测项目准备仪器设备,使用的仪器设备均完好且经国家法定计量机构检定并在检定有效期内；(５）现场检测：严格按照检测方案执行，认真落实每一道工序;检测过程中发现不合格数据,将检测情况及时上报工程质量监督机构,并按《云南省建筑工程施工质量验收统一规程》(DBJ53/T－2３）处理;（6)补充检测：经计算分析后发现上一次检测结果未达到规范要求，进行复检或扩大抽检；(７）计算分析和结果评价：现场检测完毕后24小时内出具计算结果,并通知相关参建单位；(8)检测报告：现场检测完毕后7天内向委托方提交正式报告（一式八份),且报告符合国家及云南省城市建设档案馆理规定及质量技术监督管理部门要求。ﻬ4、抽检数量根据现行国家规范及《云南省建筑工程结构实体检测技术规程》（DＢＪ53／T-50－20１3）的规定,检测数量应遵循以下原则:１、现浇混凝土构件抗压强度检测的抽样数量:当单层建筑面积不大于1５0０㎡时，同一强度等级每三层同种类型构件为一个检测批;单层建筑面积大于1500㎡时，每增加100０㎡增加一个检测批；地基与基础工程当单层建筑面积不大于4500㎡时，同一强度等级每层同种类型构件为一个检测批；单层建筑面积大于４50０㎡时,每增加300０㎡增加一个检测批；32、现浇混凝土构件强度检测时每一检测批抽检的构件不少于5个竖向构件或3个水平构件，且检测构件应在同一楼层抽取。3、现浇混凝土构件保护层厚度检测时每一检测批抽检的构件不少于５个,其中2榀梁,3块板。框架梁应检测梁底主筋保护层厚度,楼面板应同时对楼面板负弯矩钢筋和板底主筋进行检测。4、现浇混凝土构件楼板厚度检测时每一检测批应抽检不少于3个构件。5、结构空间尺寸的检测包括轴线尺寸和楼层净高的检测,每一检测批抽测部位不应少于1个。６、楼面板厚度检测、楼面板钢筋保护层厚度及楼层净高检测应在同一楼面板进行。７、对于没有给出明确检测数量要求的项目,可按《混凝土结构现场检测技术标准》（GB/Ｔ50７84-2013)的相关规定采用计数抽样检测。8、检测中宜采取随机抽样的原则,如构件出现外观缺陷或表面损伤，受检范围较小，构件数较少构件状况差异较大,检验指标或参数变异性较大，灾后外观情况检查,或委托方要求全数检测的将进行全数检测。7、出现不合格...
