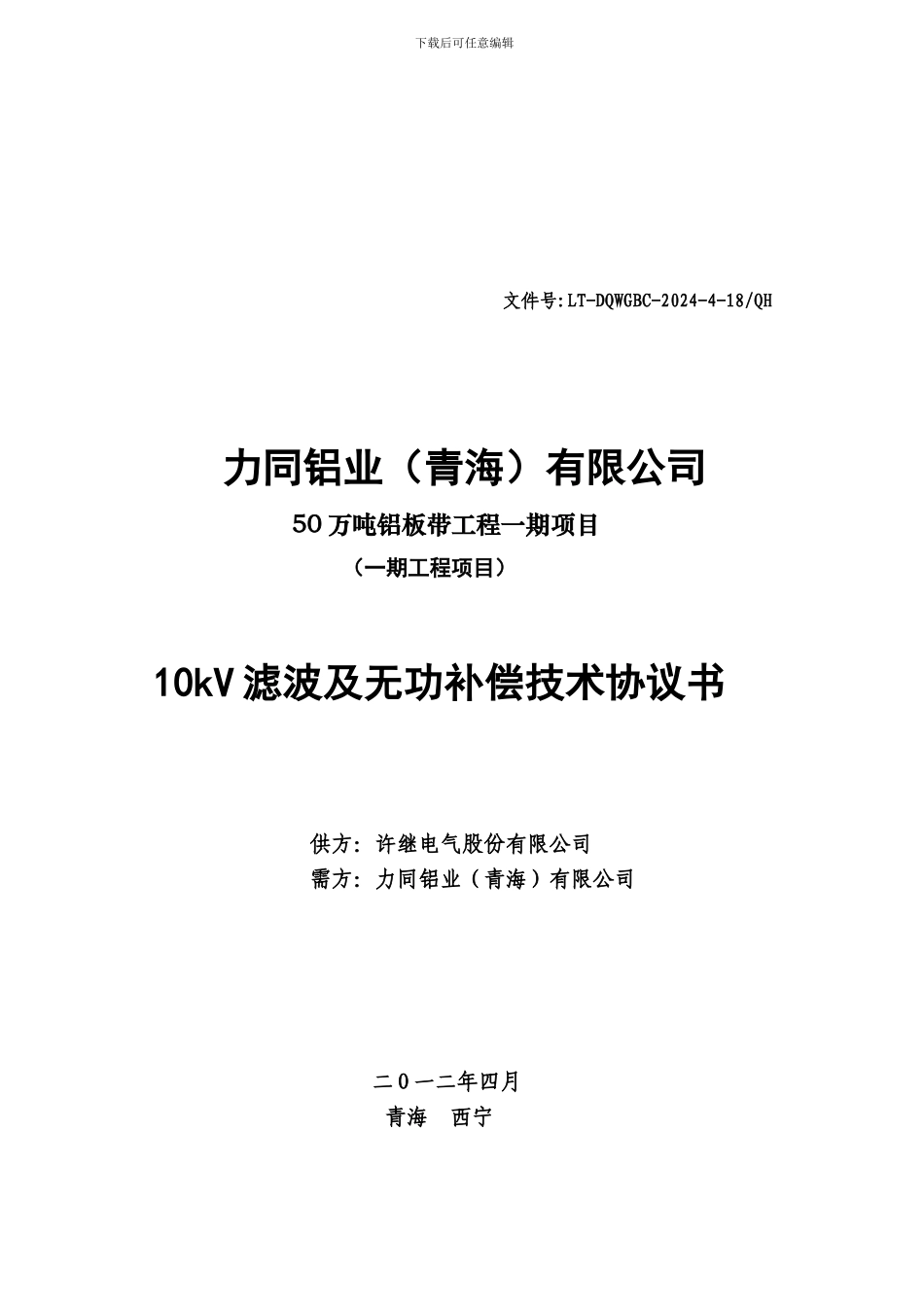

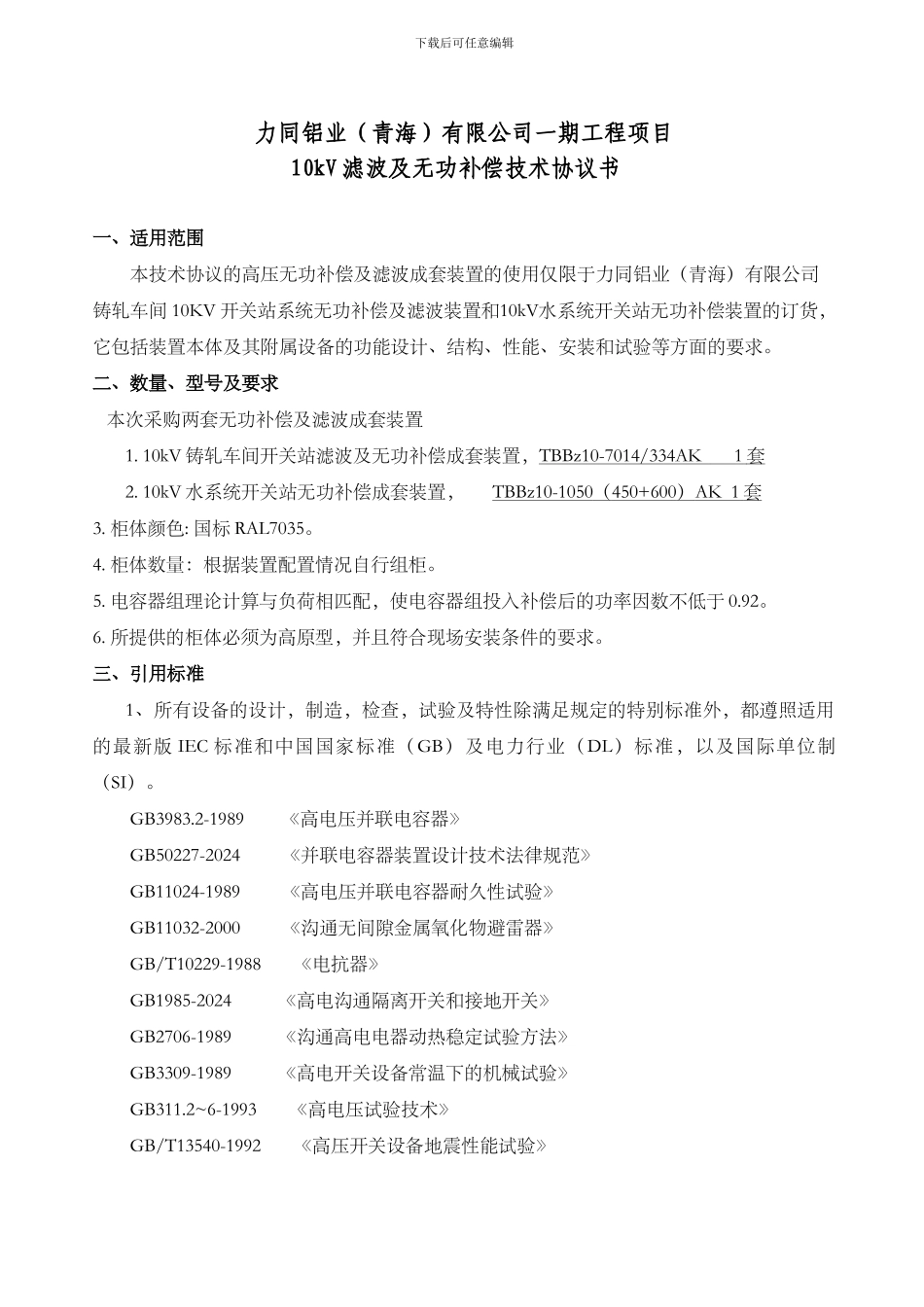

下载后可任意编辑 文件号:LT-DQWGBC-2024-4-18/QH力同铝业（青海）有限公司50 万吨铝板带工程一期项目（一期工程项目）10kV 滤波及无功补偿技术协议书 供方：许继电气股份有限公司 需方：力同铝业（青海）有限公司 二 O 一二年四月青海 西宁下载后可任意编辑力同铝业（青海）有限公司一期工程项目 10kV 滤波及无功补偿技术协议书一、适用范围本技术协议的高压无功补偿及滤波成套装置的使用仅限于力同铝业（青海）有限公司铸轧车间 10KV 开关站系统无功补偿及滤波装置和10kV水系统开关站无功补偿装置的订货，它包括装置本体及其附属设备的功能设计、结构、性能、安装和试验等方面的要求。二、数量、型号及要求 本次采购两套无功补偿及滤波成套装置1. 10kV 铸轧车间开关站滤波及无功补偿成套装置，TBBz10-7014/334AK 1 套 2. 10kV 水系统开关站无功补偿成套装置， TBBz10-1050 （ 450+600 ） AK 1 套 3. 柜体颜色: 国标 RAL7035。4. 柜体数量：根据装置配置情况自行组柜。5. 电容器组理论计算与负荷相匹配，使电容器组投入补偿后的功率因数不低于 0.92。6. 所提供的柜体必须为高原型，并且符合现场安装条件的要求。三、引用标准1、所有设备的设计，制造，检查，试验及特性除满足规定的特别标准外，都遵照适用的最新版 IEC 标准和中国国家标准（GB）及电力行业（DL）标准，以及国际单位制（SI）。GB3983.2-1989 《高电压并联电容器》GB50227-2024 《并联电容器装置设计技术法律规范》GB11024-1989 《高电压并联电容器耐久性试验》GB11032-2000 《沟通无间隙金属氧化物避雷器》GB/T10229-1988 《电抗器》GB1985-2024 《高电沟通隔离开关和接地开关》GB2706-1989 《沟通高电电器动热稳定试验方法》GB3309-1989 《高电开关设备常温下的机械试验》GB311.2~6-1993 《高电压试验技术》GB/T13540-1992 《高压开关设备地震性能试验》下载后可任意编辑GB/T12325-2024 《电能质量供电电压允许偏差》GB/T14548-2024 《电能质量 公用电网谐波》DL/T604-1996 《高压并联电容器装置订货技术条件》DL442-1991 《高压并联电容器单台保护用熔断器定货技术条件》DL/T653-1998 《高压并联电容器用放电线圈订货技术条件》DL 462-1992 《高压并联电容器用串联电抗器订货技术条件》DL/T672-1999 《变电所电压无功调节装置订货技术条件》JB7111-1993 《高压并联电容器装置》JB/T5346-1998 《串联电抗器》2、上述...
