吸送风机技术协议VIP专享

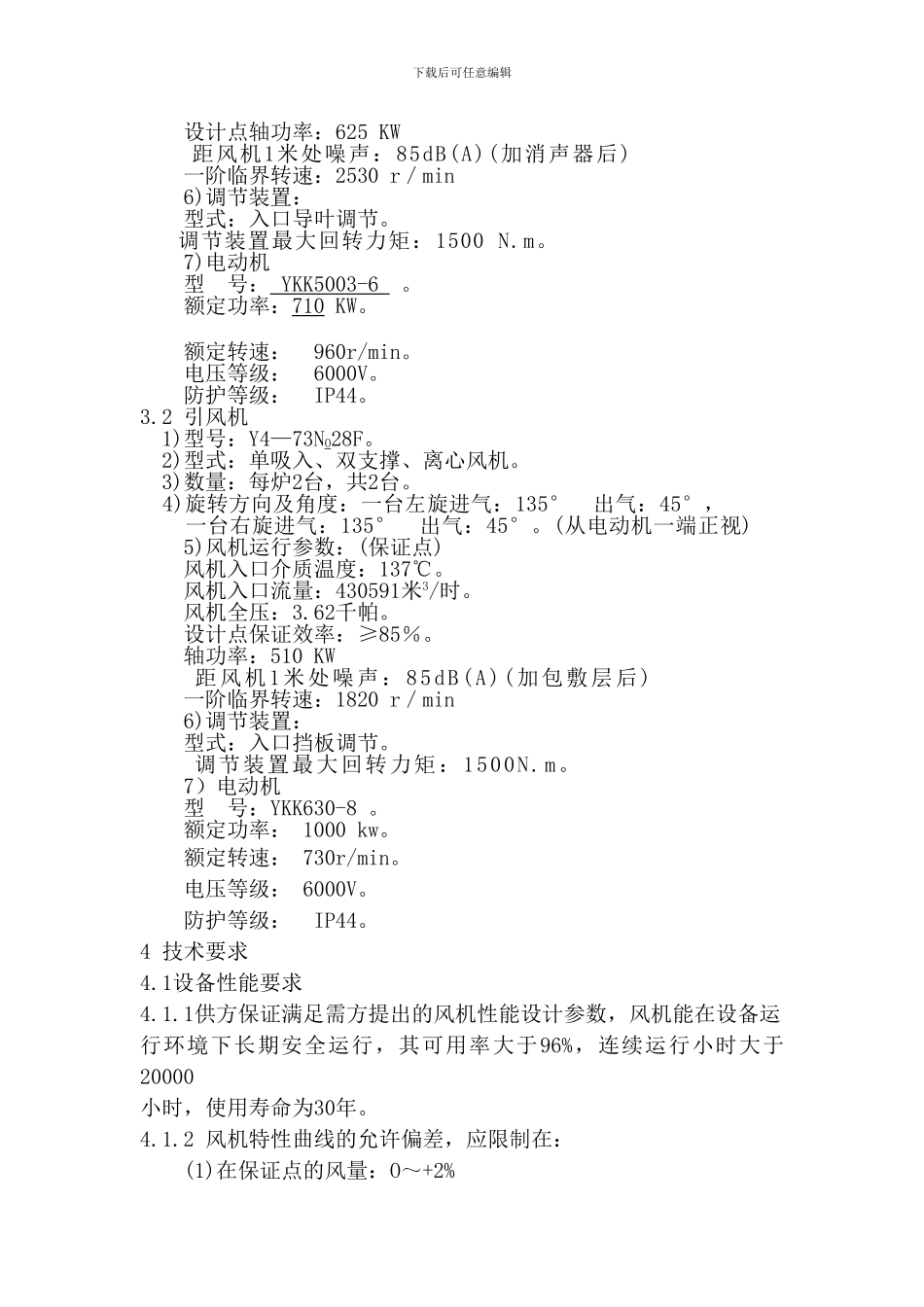

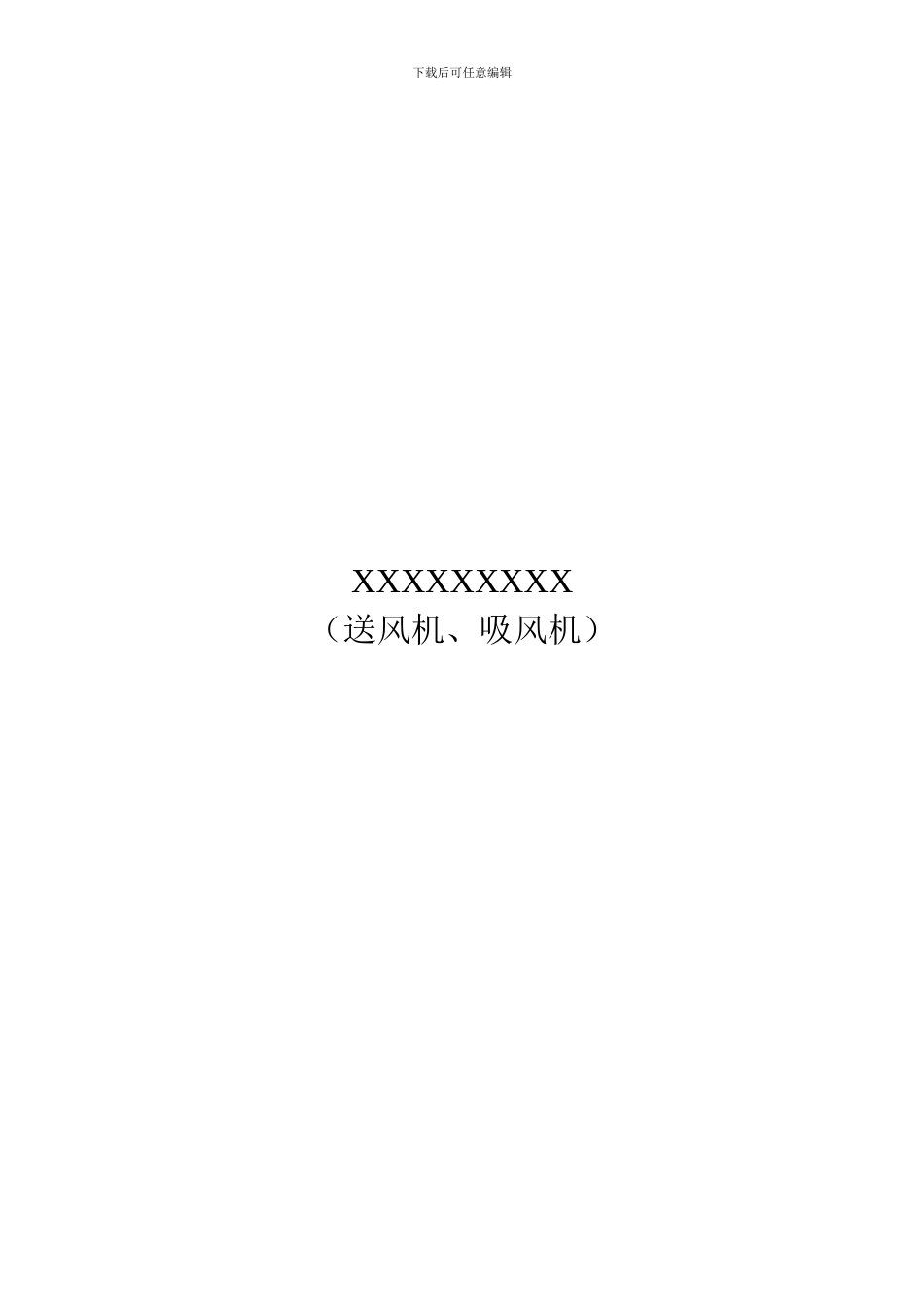

下载后可任意编辑XXXXXXXXX（送风机、吸风机）下载后可任意编辑需 方：XXXX供 方：XXXX设计方：XXXXXX 年 XX 月 XX 日 XXXXXXXXXXXXXXX工程送风机、引风机技术协议书1、总则：经供需双方协商XXXXXX(供方)与XXXX(需方)就XXXXX工程送风机、引风机有关事宜经仔细磋商，达成协议如下：1.1本协议书适用于XXX工程的送风机和引风机，包括设备本体和辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本协议书提出的是最低限度的技术要求，并没有对所有技术细节作出规定。供方应提供满足本协议书和现行工业标准及电力行业标准的高质量产品及其相应的服务。1.3合同签订后1个月之内，按本法律规范书的要求，供方提出合同设备的设计、制造、检验／试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，需方确认。2、运行条件2.1风机布置位置： 送风机：室内锅炉房零米。 引风机：室内引风机室零米。2.2室内温度：20℃。2.3地震基本烈度：7度。2.4轴承冷却水：采纳工业水。水 温 ： ≤ 2 5 ℃ 。 压 力 ： 不 低 于 0 . 2 6 M P a 。2.5引风机工作介质粉尘含量：≤200毫克/米。。3 设备法律规范3.1送风机 1)型号：G4--73No22D 。 2)型式：轴向吸入、单支撑、离心风机。 3)数量：每炉2台，共2台。 4)旋转方向及角度：1台左旋进气：轴向、出气：90°， 1台右旋进气：轴向、出气：90。。(从电动机一端正视) 5)风机运行参数：(保证点) ． 风机入口介质温度：30℃。 风机入口流量：261524米3/时。 风机全压：7.290千帕。 设计点保证效率：≥85％。下载后可任意编辑 设计点轴功率：625 KW 距风机1米处噪声：85dB(A)(加消声器后) 一阶临界转速：2530 r／min 6)调节装置： 型式：入口导叶调节。 调节装置最大回转力矩：1500 N.m。 7)电动机 型 号： YKK5003-6 。 额定功率：710 KW。 额定转速： 960r/min。 电压等级： 6000V。 防护等级： IP44。3.2 引风机 1)型号：Y4—73NO28F。 2)型式：单吸入、双支撑、离心风机。 3)数量：每炉2台，共2台。 4)旋转方向及角度：一台左旋进气：135° 出气：45°， 一台右旋进气：135° 出气：45°。(从电动机一端正视) 5)风机运行参数：(保证点) 风机入口介质温度：137℃。 风机入口流量：430591米3/时。 风机全压：3.62千帕。 设计点保证效率：≥85％。 轴功率：510 KW 距风机1米处噪声：85dB(A)(加包敷层后...
