DCS操作说明VIP免费

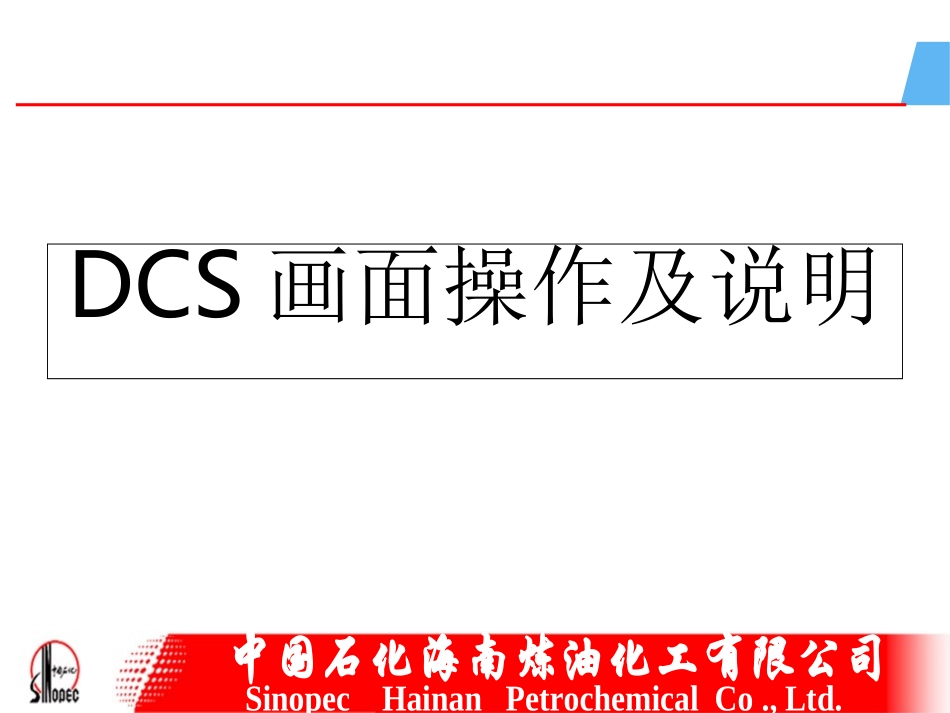

DCS操作说明_第1页
1/77

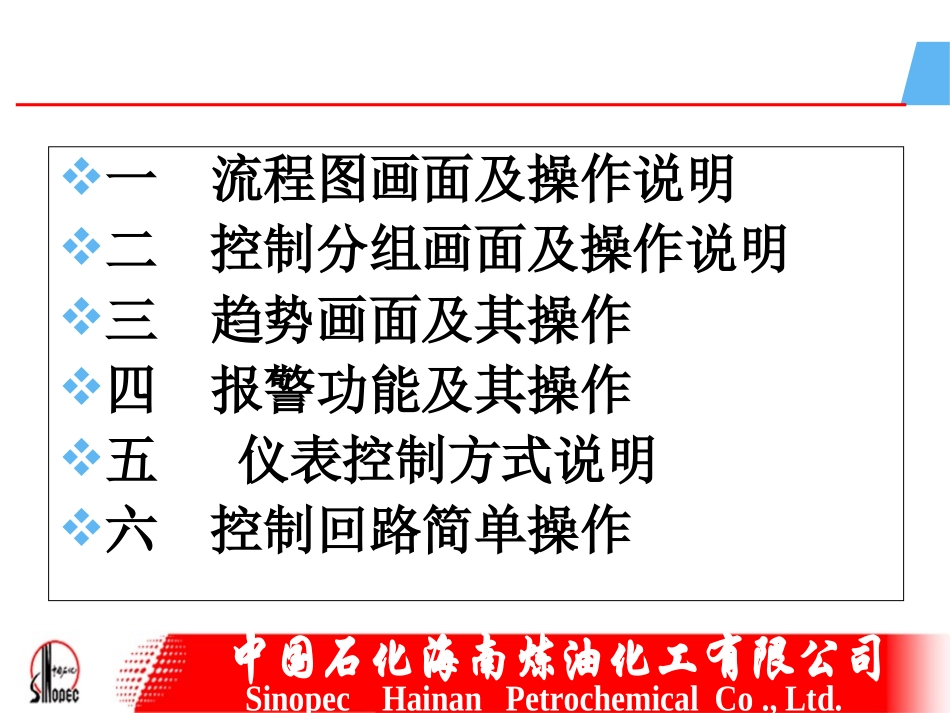

DCS操作说明_第2页
2/77

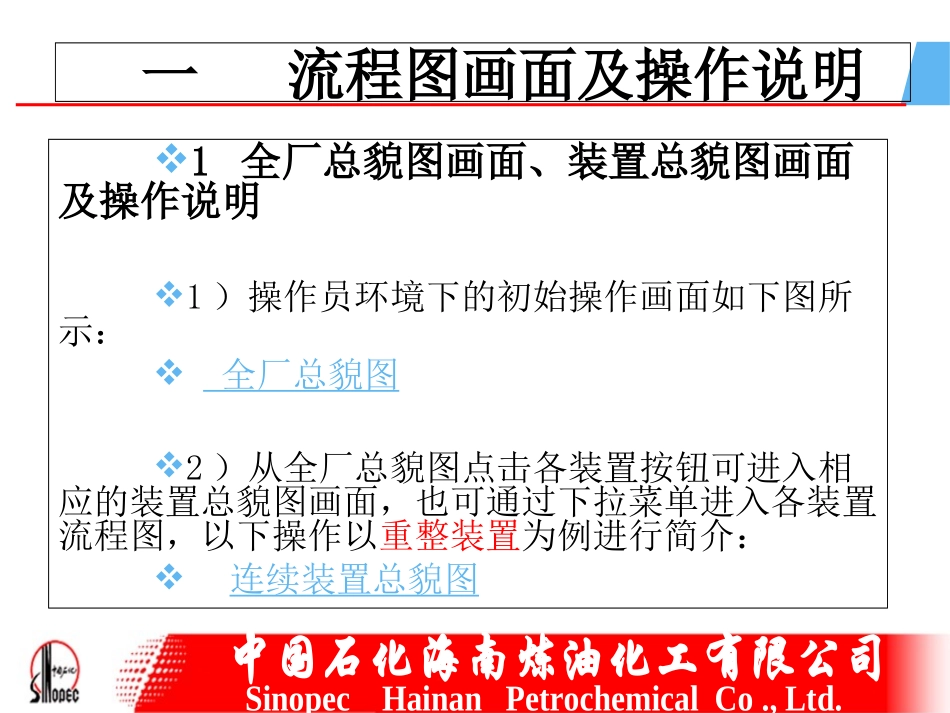

DCS操作说明_第3页
3/77
中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.DCS画面操作及说明中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.一流程图画面及操作说明二控制分组画面及操作说明三趋势画面及其操作四报警功能及其操作五仪表控制方式说明六控制回路简单操作中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.一流程图画面及操作说明1全厂总貌图画面、装置总貌图画面及操作说明1)操作员环境下的初始操作画面如下图所示:全厂总貌图2)从全厂总貌图点击各装置按钮可进入相应的装置总貌图画面,也可通过下拉菜单进入各装置流程图,以下操作以重整装置为例进行简介:连续装置总貌图中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.3)从装置总貌画面可点击各流程图按钮或点击画面的右下角的翻页箭头切换进入详细的流程图画面。在本装置任一流程图画面中按动右下角的上方块返回按钮即可切换到装置总貌图,在装置总貌图画面中点击方块返回按钮即可切换到全厂总貌图画面。中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.2装置详细流程图画面操作简介1)下图是从重整装置总貌图画面点击预加氢反应部分图按钮后切换到预加氢反应部分流程图画面:如下图所示预加氢反应部分流程图2)在流程图画面中黑色箭头都是链接相关画面键。中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.3)带白色方框的仪表位号都是控制点,不带白色方框的是测量点。4)在下翻页键上方用鼠标点击有一蓝色框是返回当前页键。5)右下角功能按钮链接说明中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.注:返回上一级功能:从装置总貌画面可切换到全厂总貌图画面;从详细的流程画面可切换到本装置总貌画面。中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.2.1详细流程图画面中指示回路操作简介1)详细的流程图画面上,仪表数据块标识为,标识框内上部文本为仪表位号,下部文本为实时测量数据。2)点击位号“TI0501”可调出相应棒图块(OVERLAY),如下2-1图所示:2-1图中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.3)在弹出的棒图块(OVERLAY)中,PNT后面的DEGC表示测量信号单位是摄氏度;HSCL200.00表示测量信号量程上限为200摄氏度;LSCL0.00表示测量信号量程下限为0摄氏度;H:50.00表示高报警设定值为50摄氏度;L:0.0000表示低报警设定值为0摄氏度。如定义了高高、低低报警,则以HH、LL表示。中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.4)测量显示数据具有报警指示功能:如果该回路定义了报警,当发生高、低报警时,数据为紫色并闪烁;当发生高高、低低报警时,数据为红色并闪烁。报警发生后,操作员必须打开该位号棒图(overlay),选中表头,再点击按钮可对报警进行确认。报警确认后,数据不再闪烁,但仍保持报警状态颜色(紫色或红色),只有在工艺过程报警消除后方可改回原来的正常底色(绿色),五种报警状态详细说明如下:中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.A实时数据红、紫色闪烁,该工艺数据产生报警,报警未确认。B实时数据绿色闪烁,该工艺数据曾经产生过报警,现在已经恢复正常状态,但报警产生后未得到操作员确认。C实时数据红、紫色不闪烁,该报警被确认,但该工艺数据报警未消除。中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.D数据框内的实时数据显示部分底色变为亮蓝色表示仪表产生故障(FBM输入/输出信号卡件故障)。F数据框内的实时数据显示部分底色变为亮绿色表示测量值超出仪表量程的2%。中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.5)点击棒图中的按钮,可切换到此仪表位号的实时趋势画面,如下2-2图所示:2-2图中国石化海南炼油化工有限公司SinopecHainanPetrochemicalCo.,Ltd.2.2详细流程图画面中控制回路操作简介1)2-3图2)点击LC0601弹出控制回路操作棒图(PID模块),棒图模块详...
