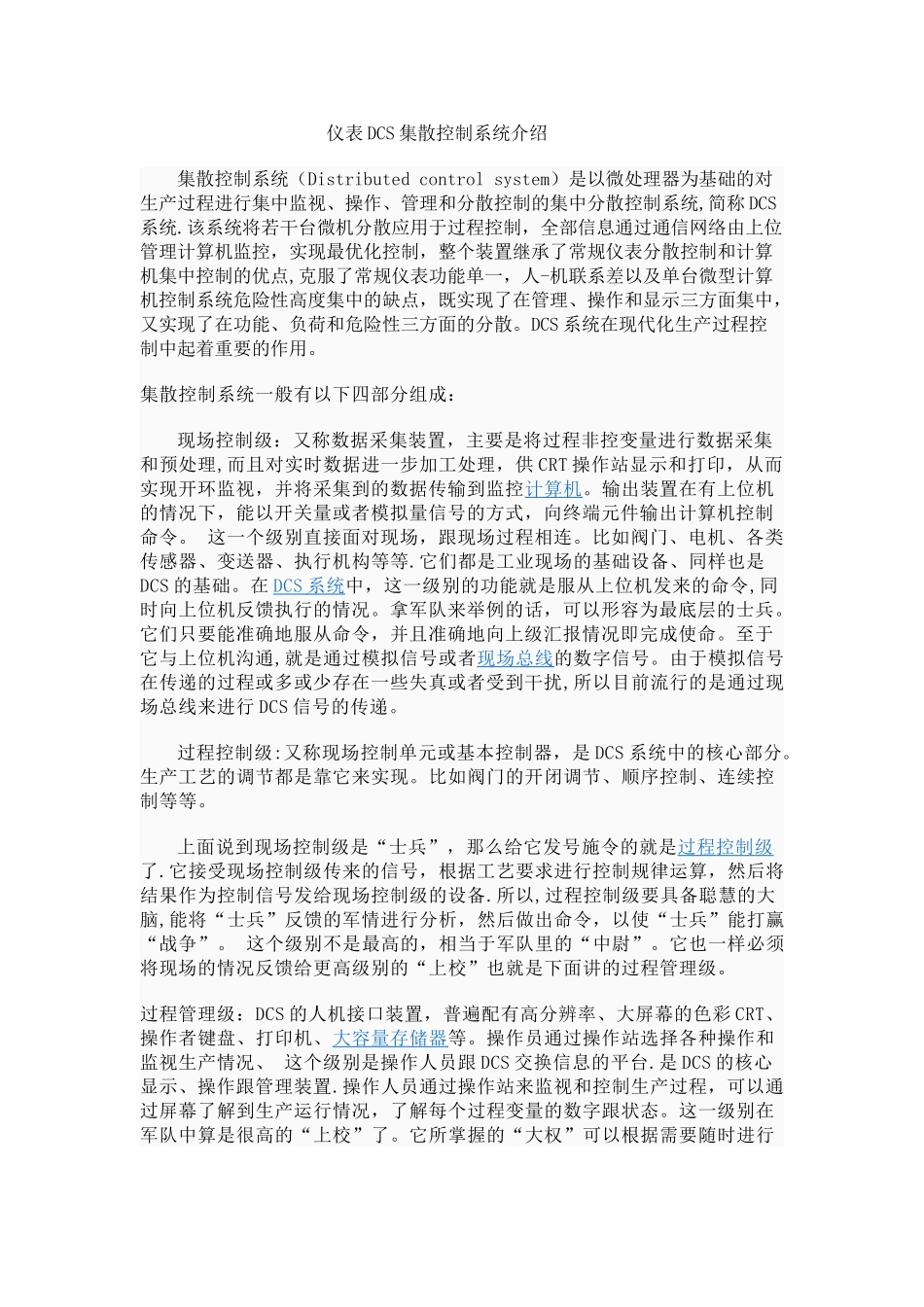

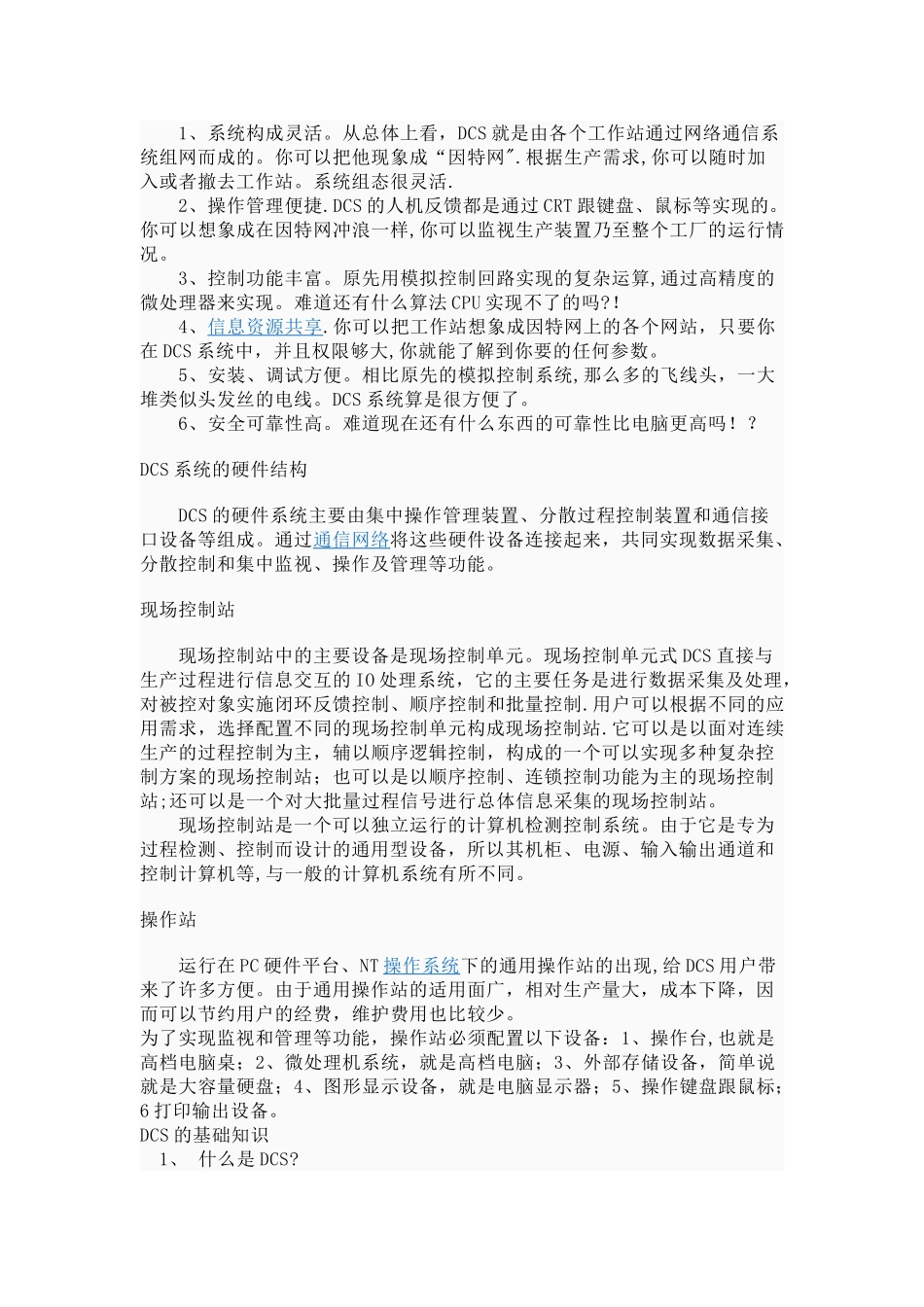

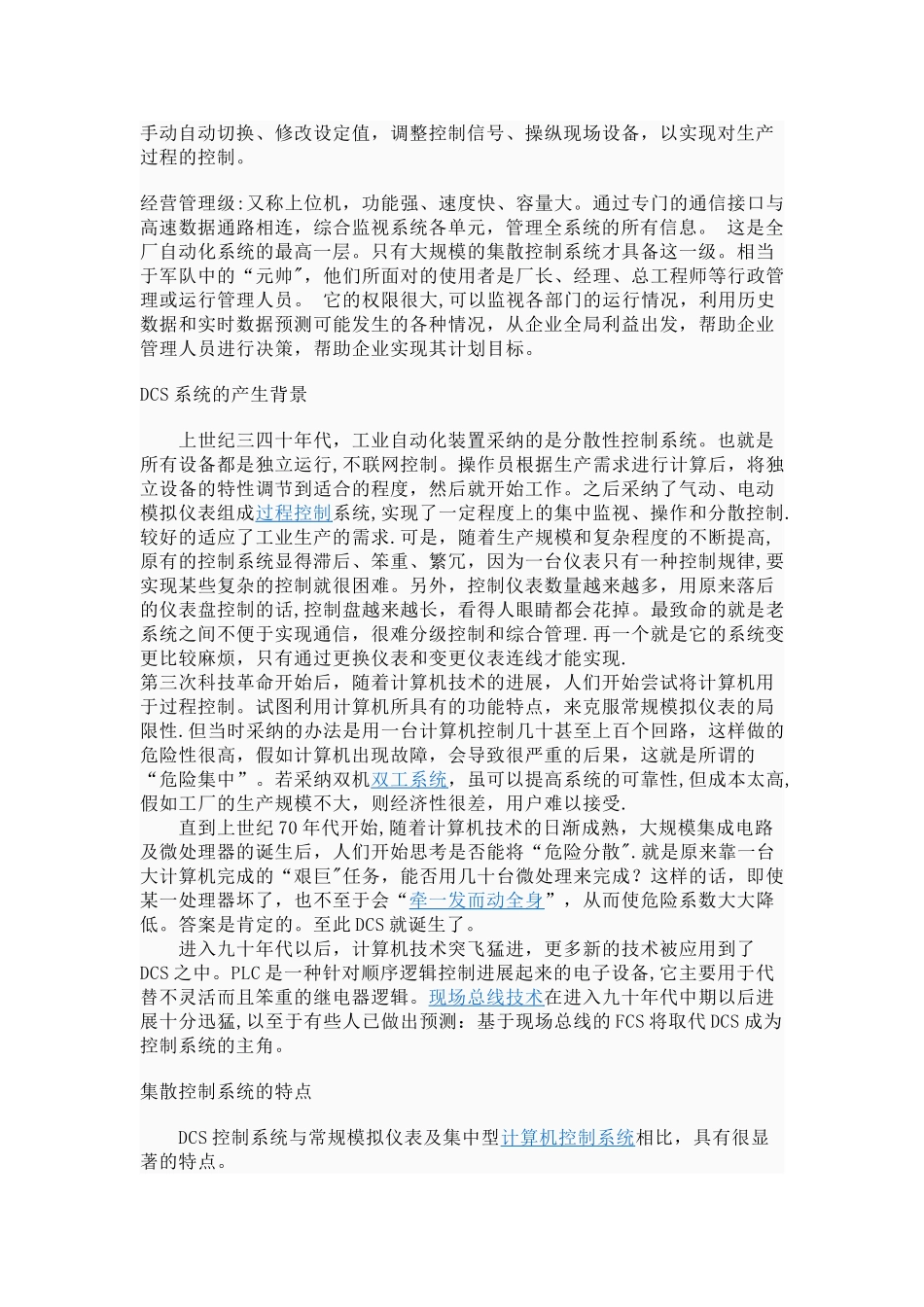

仪表 DCS 集散控制系统介绍集散控制系统（Distributed control system）是以微处理器为基础的对生产过程进行集中监视、操作、管理和分散控制的集中分散控制系统,简称 DCS系统.该系统将若干台微机分散应用于过程控制，全部信息通过通信网络由上位管理计算机监控，实现最优化控制，整个装置继承了常规仪表分散控制和计算机集中控制的优点,克服了常规仪表功能单一，人-机联系差以及单台微型计算机控制系统危险性高度集中的缺点，既实现了在管理、操作和显示三方面集中，又实现了在功能、负荷和危险性三方面的分散。DCS 系统在现代化生产过程控制中起着重要的作用。集散控制系统一般有以下四部分组成： 现场控制级：又称数据采集装置，主要是将过程非控变量进行数据采集和预处理,而且对实时数据进一步加工处理，供 CRT 操作站显示和打印，从而实现开环监视，并将采集到的数据传输到监控计算机 。输出装置在有上位机的情况下，能以开关量或者模拟量信号的方式，向终端元件输出计算机控制命令。 这一个级别直接面对现场，跟现场过程相连。比如阀门、电机、各类传感器、变送器、执行机构等等.它们都是工业现场的基础设备、同样也是DCS 的基础。在 DCS 系统 中，这一级别的功能就是服从上位机发来的命令,同时向上位机反馈执行的情况。拿军队来举例的话，可以形容为最底层的士兵。它们只要能准确地服从命令，并且准确地向上级汇报情况即完成使命。至于它与上位机沟通,就是通过模拟信号或者现场总线 的数字信号。由于模拟信号在传递的过程或多或少存在一些失真或者受到干扰,所以目前流行的是通过现场总线来进行 DCS 信号的传递。 过程控制级:又称现场控制单元或基本控制器，是 DCS 系统中的核心部分。生产工艺的调节都是靠它来实现。比如阀门的开闭调节、顺序控制、连续控制等等。 上面说到现场控制级是“士兵”，那么给它发号施令的就是过程控制级了.它接受现场控制级传来的信号，根据工艺要求进行控制规律运算，然后将结果作为控制信号发给现场控制级的设备.所以,过程控制级要具备聪慧的大脑,能将“士兵”反馈的军情进行分析，然后做出命令，以使“士兵”能打赢“战争”。 这个级别不是最高的，相当于军队里的“中尉”。它也一样必须将现场的情况反馈给更高级别的“上校”也就是下面讲的过程管理级。 过程管理级：DCS 的人机接口装置，普遍配有高分辨率、大屏幕的色彩 CRT、操作者键盘、打印机、大容量存储器 等。操作员通过操...
