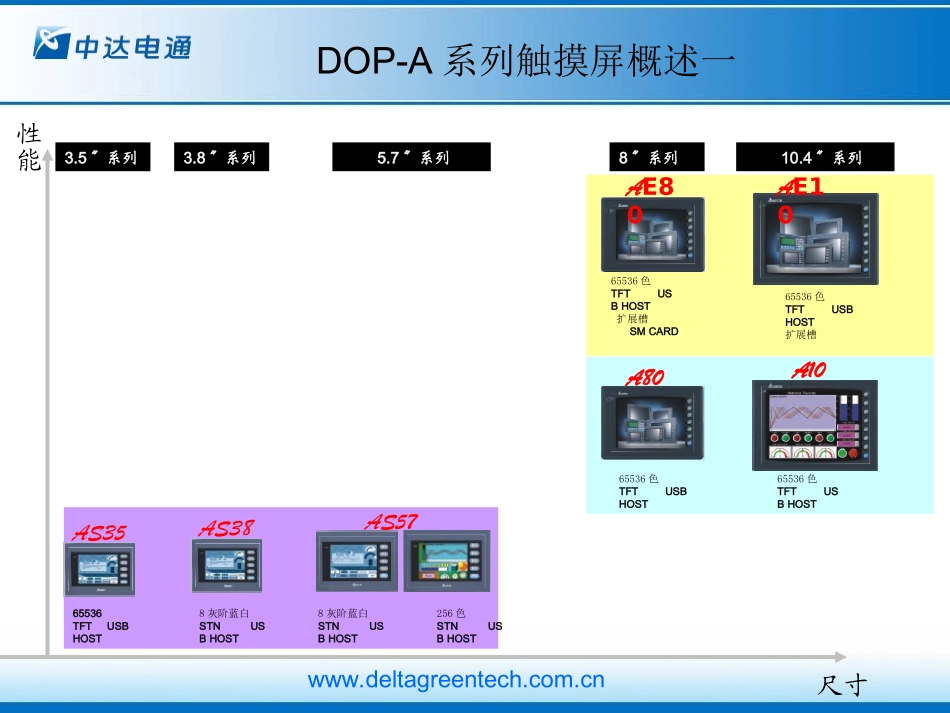

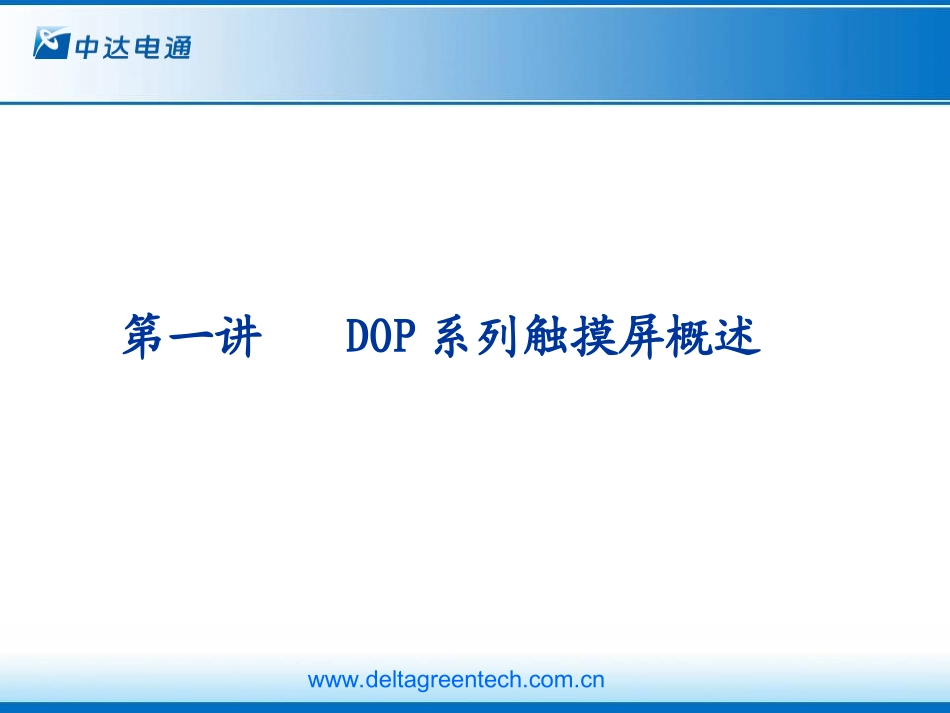

1www.delta-cimic.comwww.deltagreentech.com.cn台达人机界面培训资料人机界面产品开发处2www.delta-cimic.comwww.deltagreentech.com.cn第一讲DOP系列触摸屏概述3www.delta-cimic.comwww.deltagreentech.com.cnDOP-A系列触摸屏概述一3.5系列〞性能尺寸3.8系列〞5.7系列〞8系列〞10.4系列〞65536TFTUSBHOSTAS358灰阶蓝白STNUSBHOSTAS388灰阶蓝白STNUSBHOST256色STNUSBHOSTAS57AE80A8065536色TFTUSBHOST扩展槽SMCARD65536色TFTUSBHOSTAE10A1065536色TFTUSBHOST扩展槽65536色TFTUSBHOST4www.delta-cimic.comwww.deltagreentech.com.cn功能画面缩放：可配合不同机型轻松转换尺寸不同的画面程序屏幕尺寸5.7寸7寸10.1寸12寸15寸B系列产品分布示意图5www.delta-cimic.comwww.deltagreentech.com.cn台达人机产品介绍尺寸810.4分辨率640×480640×480面板颜色65536色65536色FlashMemory7M7MSRAM512K512K按键6+SYS7+SYSUSBHOSTYESYESSMCARDN/AN/A串行通讯COM*3COM*3编辑软件ScreenEditorA系列产品介绍6www.delta-cimic.comwww.deltagreentech.com.cn台达人机产品介绍尺寸3.53.85.7分辨率320×240320×240320×240面板颜色65536色8灰阶蓝白8灰阶蓝白FlashMemory2M1M1MSRAM128K128K128K按键4+SYS4+SYS4+SYSUSBHOSTYESYESYES串行通讯COM*3COM*3COM*3编辑软件ScreenEditorAS系列产品介绍7www.delta-cimic.comwww.deltagreentech.com.cn台达人机产品介绍尺寸810.4分辨率640×480640×480面板颜色65536色65536色FlashMemory7M7MSRAM512K512K按键6+SYS7+SYSUSBHOSTYESYESSMCARDN/AN/A串行通讯COM*3COM*3编辑软件ScreenEditorAE系列产品介绍8www.delta-cimic.comwww.deltagreentech.com.cn台达人机产品介绍B05SB07SB07EB10SB10E尺寸5.67710.110.1分辨率320×234480×234800×6001024×6001024×600面板颜色65536色65536色65536色65536色65536色FlashMemory3M/6M3M82M82M82MSRAM128K256K16M16M16M按键N/A4+4×SYSN/AN/AN/AUSBHOSTYESYESYESYESYSE记忆卡N/AN/ASD卡SD卡SD卡串行通讯COM*3COM*3COM*3COM*3COM*3网络接口N/AN/AYESN/AYES编辑软件ScreenEditorB系列产品介绍9www.delta-cimic.comwww.deltagreentech.com.cn第二讲DOP-B硬件结构及系统菜单10www.delta-cimic.comwww.deltagreentech.com.cnDOP-B屏硬件构成电源灯通讯灯警报灯三个指示灯11www.delta-cimic.comwww.deltagreentech.com.cnDOP-B屏硬件构成完美的机身集成接口COM1:RS232COM2:RS232/422/485COM3:RS232/422/485BatterySDCardAudioOutputUSBClientUSBHostEthernetPower12www.delta-cimic.comwww.deltagreentech.com.cn丰富的画面色彩DOP-B屏硬件构成支持多种显示面板，支持到65536高彩TFT面板，使画面更生动13www.delta-cimic.comwww.deltagreentech.com.cnDOP-B屏硬件构成DOP-B系列产品命名规则DOP-B①②③④⑤⑥产品名称：DOP：DeltaOperationPanelB系列人机面板尺寸05：5.6寸显示器07：7寸显示器版本码分辨率：1：QVGA2:WQVGA机种S：标准型E：网络型14www.delta-cimic.comwww.deltagreentech.com.cnDOP-B屏硬件构成DOP系列选型要点：屏幕有效显示区大小及分辨率显示颜色通讯口种类，以太网端口，是否支持打印画面存储容量15www.delta-cimic.comwww.deltagreentech.com.cnDOP屏系统菜单人机系统画面按压SYS键约2秒钟进入（系统键状态处于未被设置且有效的情况下）16www.delta-cimic.comwww.deltagreentech.com.cnDOP屏系统菜单Systemsetting系统设置触碰校正以及触碰设置日期/时间设置LCD显示设置文件管理—人机或者存储卡的格式化、画面复制等密码设置以及音效设置通讯口设置Up/Download上传/下载SystemInfo系统信息HMIDoctor人机医生标准模式旁通模式为用户提供LCD、触碰面板、蜂鸣器、USB、ADC以及实体键检测显示人机相关信息如：韧体版本、内部FlashROM容量、电池电量等等17www.delta-cimic.comwww.deltagreentech.com.cn第三讲画面编辑软件-ScreenEditor18www.delta-cimic.comwww.deltagreentech.com.cnDOP-B画面编辑软件-ScreenEditorScreenEditor2.00安装环境硬件/软件规格操作系统Windows2000/WindowsXP/Vista/WIN7...
