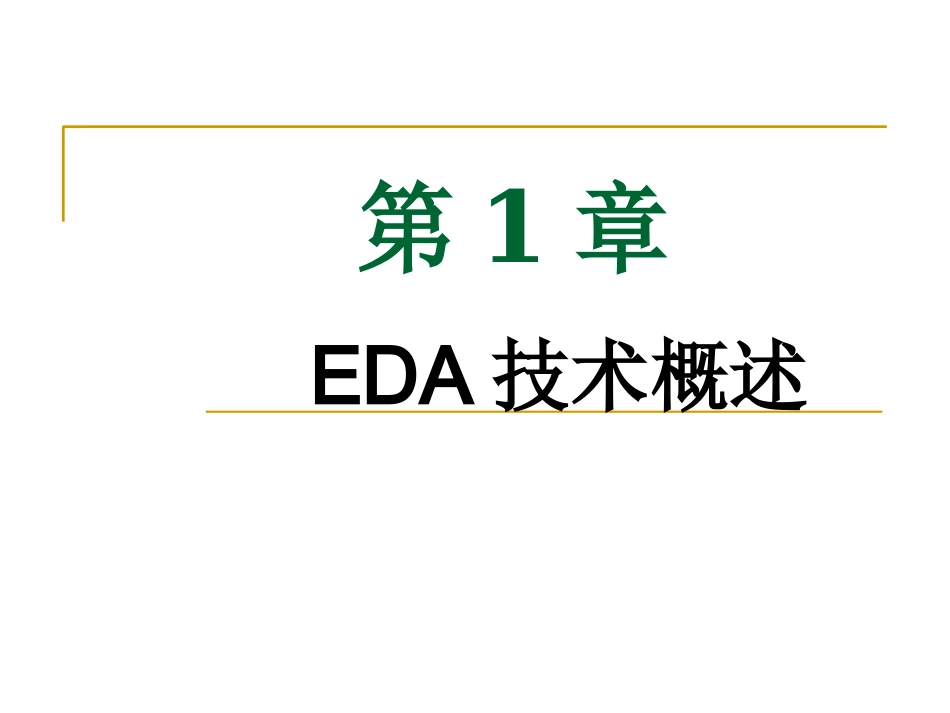

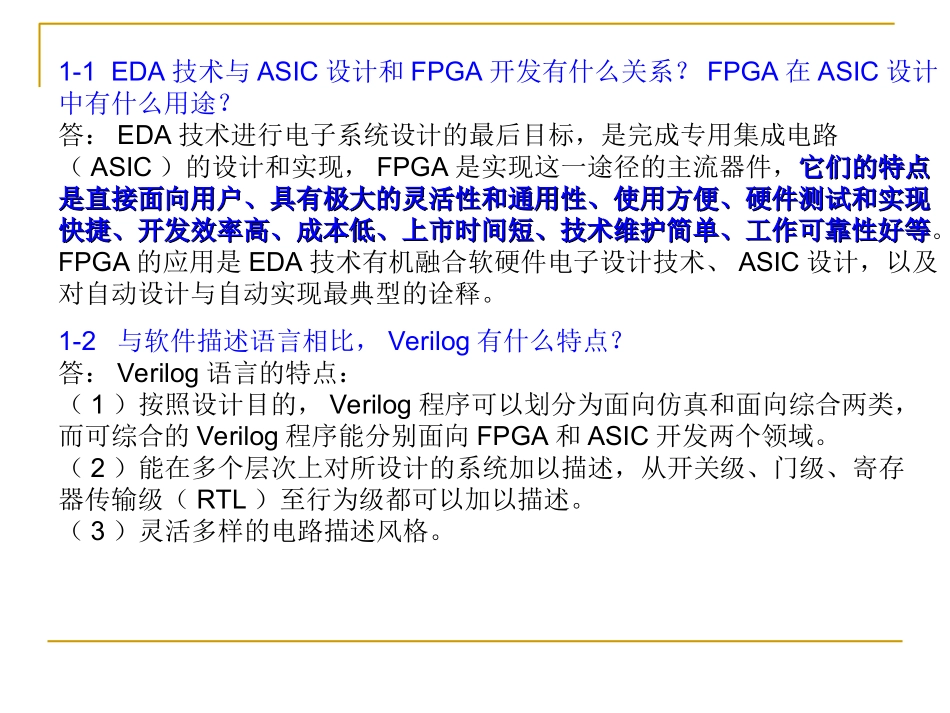

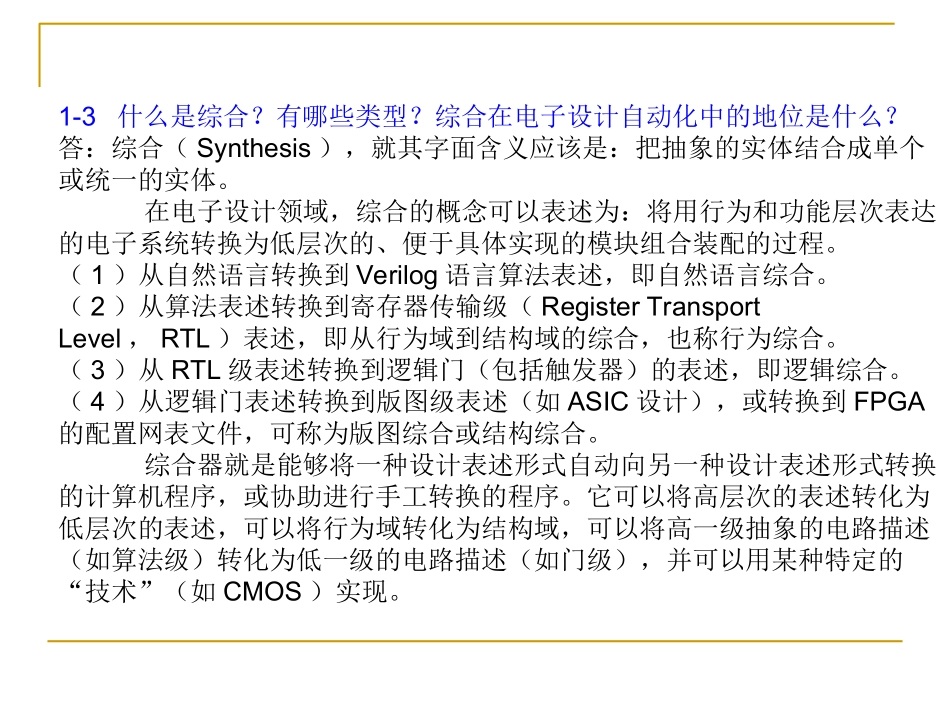

第1章EDA技术概述1-1EDA技术与ASIC设计和FPGA开发有什么关系？FPGA在ASIC设计中有什么用途？答：EDA技术进行电子系统设计的最后目标，是完成专用集成电路（ASIC）的设计和实现，FPGA是实现这一途径的主流器件，它们的特点它们的特点是直接面向用户、具有极大的灵活性和通用性、使用方便、硬件测试和实现是直接面向用户、具有极大的灵活性和通用性、使用方便、硬件测试和实现快捷、开发效率高、成本低、上市时间短、技术维护简单、工作可靠性好等快捷、开发效率高、成本低、上市时间短、技术维护简单、工作可靠性好等。FPGA的应用是EDA技术有机融合软硬件电子设计技术、ASIC设计，以及对自动设计与自动实现最典型的诠释。1-2与软件描述语言相比，Verilog有什么特点？答：Verilog语言的特点：（1）按照设计目的，Verilog程序可以划分为面向仿真和面向综合两类，而可综合的Verilog程序能分别面向FPGA和ASIC开发两个领域。（2）能在多个层次上对所设计的系统加以描述，从开关级、门级、寄存器传输级（RTL）至行为级都可以加以描述。（3）灵活多样的电路描述风格。1-3什么是综合？有哪些类型？综合在电子设计自动化中的地位是什么？答：综合（Synthesis），就其字面含义应该是：把抽象的实体结合成单个或统一的实体。在电子设计领域，综合的概念可以表述为：将用行为和功能层次表达的电子系统转换为低层次的、便于具体实现的模块组合装配的过程。（1）从自然语言转换到Verilog语言算法表述，即自然语言综合。（2）从算法表述转换到寄存器传输级（RegisterTransportLevel，RTL）表述，即从行为域到结构域的综合，也称行为综合。（3）从RTL级表述转换到逻辑门（包括触发器）的表述，即逻辑综合。（4）从逻辑门表述转换到版图级表述（如ASIC设计），或转换到FPGA的配置网表文件，可称为版图综合或结构综合。综合器就是能够将一种设计表述形式自动向另一种设计表述形式转换的计算机程序，或协助进行手工转换的程序。它可以将高层次的表述转化为低层次的表述，可以将行为域转化为结构域，可以将高一级抽象的电路描述（如算法级）转化为低一级的电路描述（如门级），并可以用某种特定的“技术”（如CMOS）实现。1-4IP在EDA技术的应用和发展中的意义是什么？答：IP就是知识产权核或知识产权模块的意思，在EDA技术和开发中具有十分重要的地位。美国著名的Dataquest咨询公司将半导体产业的IP定义为“用于ASIC或FPGA中的预先设计好的电路功能模块”。IP分软IP、固IP和硬IP。软IP是用HDL等硬件描述语言描述的功能块，但是并不涉及用什么具体电路元件实现这些功能。固IP是完成了综合的功能块。它有较大的设计深度，以网表文件的形式提交客户使用。硬IP提供设计的最终阶段产品——掩模。随着设计深度的提高，后续工序所需要做的事情就越少；当然，灵活性也就越小。不同的客户可以根据自己的需要订购不同的IP产品。1-5叙述EDA的FPGA/CPLD设计流程，以及涉及的EDA工具及其在整个流程中的作用。答：完整地了解利用EDA技术进行设计开发的流程对于正确地选择和使用EDA软件、优化设计项目、提高设计效率十分有益。一个完整的、典型的EDA设计流程既是自顶向下设计方法的具体实施途径，也是EDA工具软件本身的组成结构。基于EDA的FPGA/CPLD开发流程1-6OLMC有何功能？说明GAL是怎样实现可编程组合电路与时序电路的。答：输出逻辑宏单元（OutputLogicMacroCell，OLMC），此结构使得PLD器件在组合逻辑和时序逻辑中的可编程或可重构性能都成为可能。GAL16V8型号的器件，它包含了8个逻辑宏单元OLMC，每一个OLMC可实现时序电路可编程，而其左侧的电路结构是与阵列可编程的组合逻辑可编程结构。GAL的OLMC单元设有多种组态，可配置成专用组合输出、专用输入、组合输出双向口、寄存器输出、寄存器输出双向口等，为逻辑电路设计提供了极大的灵活性。GAL的输出逻辑宏单元OLMC中含有4个多路选择器，通过不同的选择方式可以产生多种输出结构，分别属于3种模式，一旦确定了某种模式，所有的OLMC都将工作在同一种模式下。图1-14即为其中一种输出模式对应的结构。图1-14寄存器输出结构1-7什么是基于乘积项的可编程逻辑结构？什...
