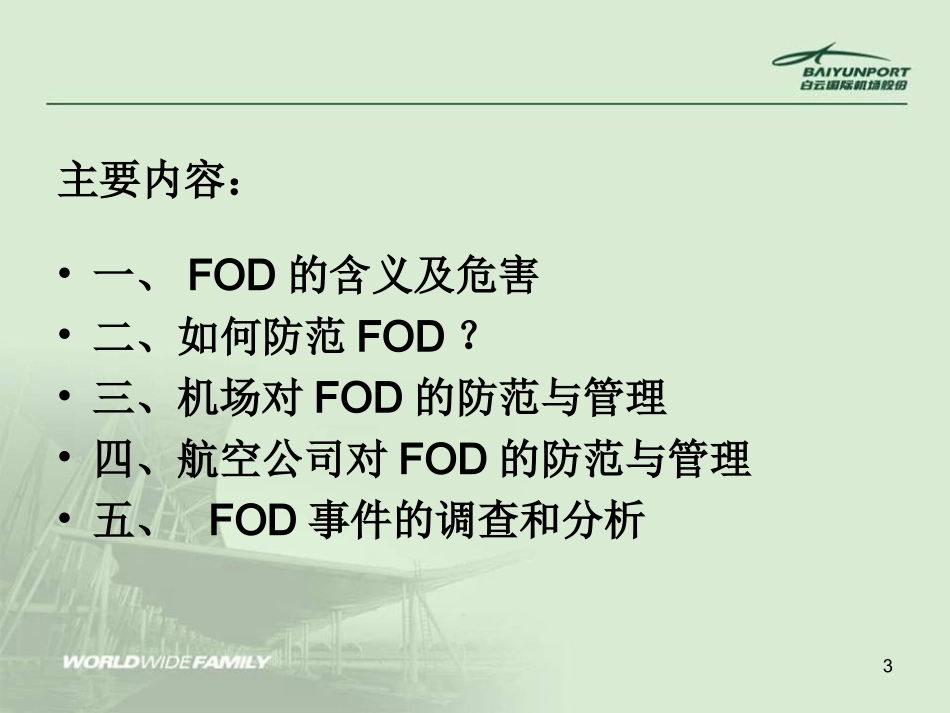

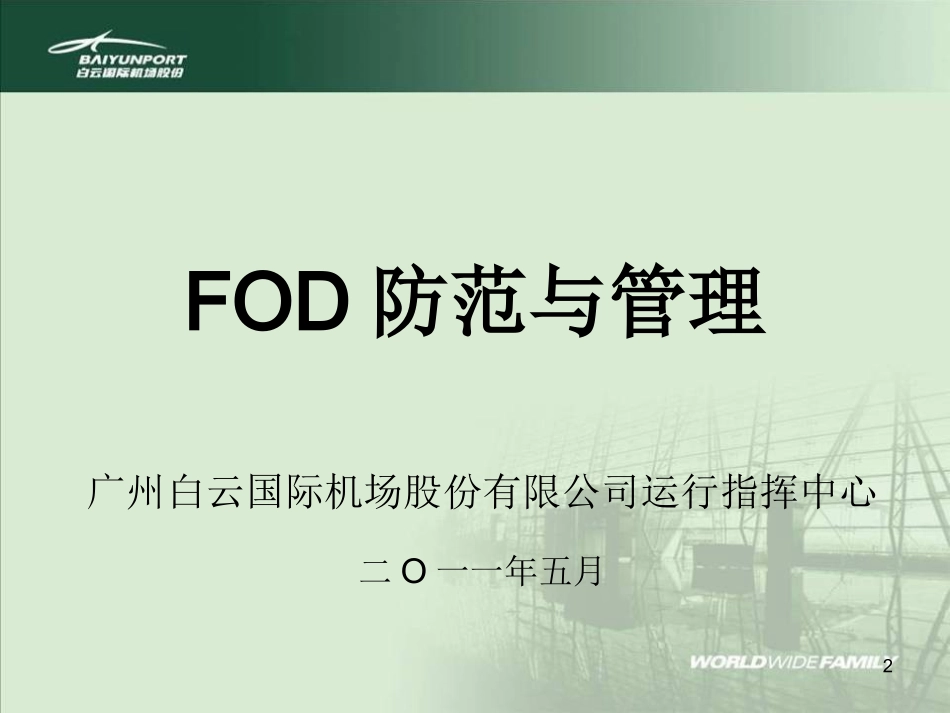

12FOD防范与管理广州白云国际机场股份有限公司运行指挥中心二O一一年五月主要内容：•一、FOD的含义及危害•二、如何防范FOD？•三、机场对FOD的防范与管理•四、航空公司对FOD的防范与管理•五、FOD事件的调查和分析34一、FOD的含义及危害FOD的含义及危害5•（一）FOD的含义–外来物（ForeignObjectDebris），即可能损伤航空器或系统的某种外来的物质、碎屑或物体，如硬物体、软物体、鸟类、雷电等。FOD的含义及危害6从机坪收集到的金属碎片FOD的含义及危害7•（二）FOD的危害•1、FOD对航空器的损害：FOD的含义及危害8•2007年8月20日，中华航空公司一架B-18616号波音737-809(WL)型客机，在日本冲绳那霸机场着陆后引擎附近发生燃料泄漏并爆炸，所幸机上157名乘客和8名机组人员全部安全脱险。FOD的含义及危害爆炸后情形中华航空左翼起火爆炸9损坏严重的起落架两个主轮爆裂后轮胎和轮毂损伤形貌•2007年6月29日，国内一架B747飞机在美国洛杉矶机场滑行中压到地面上的外来物造成轮胎损伤，导致在随后的起飞滑跑中右起落架后面两个轮胎爆裂，造成飞机右机身下半部、右起落架、起落架舱、液压系统管路等严重损坏。FOD的含义及危害10被外来物扎伤的轮胎被外来物损伤的机翼被外来物打伤的进气道整流罩内侧FOD的含义及危害11被外来物打裂的发动机叶片被外来物打裂的发动机叶片被外来物打坏的发动机叶片被外来物损伤的发动机叶片FOD的含义及危害12•由于很多机组人员对如中华航空07年空难、协和空难这类事件毫无感觉，所以大多数情况下无法判定是何种外来物打伤的，甚至无法界定FOD损伤时在起飞、降落或空中航行的哪个阶段发生的。•在1992-1994年间，航空运输协会统计了参与的成员航空公司的FOD事件，结果显示，不明FOD占73.4%，野生动物占12.7%。（见下图）FOD的含义及危害13FOD的含义及危害•2、FOD带来的损失–FOD带来的危害不仅是损坏航空器和夺去宝贵的生命，而且还伴随着巨大的经济损失。据保守估计，每年全球因FOD造成的损失至少30-40亿美元。发动机吸入小鸟14FOD的含义及危害跑道关闭为机场带来巨大损失航班延误为航空公司带来巨大经济损失15二、如何防范FOD？如何防范FOD？16如何防范FOD？–树立FOD防范意识–建立FOD防范团队–建立FOD防范计划–收集和利用FOD数据17三、机场对FOD的防范与管理机场对FOD的防范与管理18（一）机场FOD来源1.机场FOD来源主要为：外来物碎片、小东西、个人物品、粘糊的东西、动物等。2.按照对航空器运行安全的危害大小可分为：高危外来物、中危外来物、低危外来物。机场对FOD的防范与管理机场对FOD的防范与管理高危外来物图片带铁钉的木板飞机掉缝翼整流罩盖板拖车挂链191920机场对FOD的防范与管理中危外来物图片玻璃碎片鸟类尸体鸟类尸体垃圾21机场对FOD的防范与管理碎草屑及泥巴低危外来物图片零碎垃圾包裹行李碎片泥巴草屑223、机场不同区域的FOD危险等级机场对FOD的防范与管理22机场对FOD的防范与管理4、机场FOD数据库根据上面介绍的FOD按照危险等级分类以及按发现区域分类，我们将机场FOD数据库内的信息加以统计，以下是整理分析的结果（仅供参考）。数据中，高危外来物种类大致可分为：螺钉、螺母、铁丝、拖板车链扣、行李挂锁、硬质胶轮，行李包装箱木条。而在滑行道区域发现FOD主要是位于滑行线与服务车道交界处，大多数是从货物拖板车所掉下的杂物。2323机场对FOD的防范与管理按危险大小分类一月二月三月四月高危外来物15710中危外来物1453637低危外来物84734649动物0101按发现区域分类一月二月三月四月跑道0020滑行道102849394机坪2311242011年1-4月FOD统计表24机场对FOD的防范与管理0204060801001月2月3月4月高位外来物中危外来物低危外来物动物0204060801001201月2月3月4月跑道滑行道机坪按危险大小分类按发现区域分类2525机场对FOD的防范与管理按危险大小分类七月八月九月十月十一月十二月高危外来物791410610中危外来物353046384037低危外来物243343556151动物010000262010年7-12月FOD统计表26机场对FOD的防范与管理27按发现区域分类七月八月九月十月十一月十二月跑道000000滑行道444867828895机坪131836211862010年7-12月FOD统计表27...
